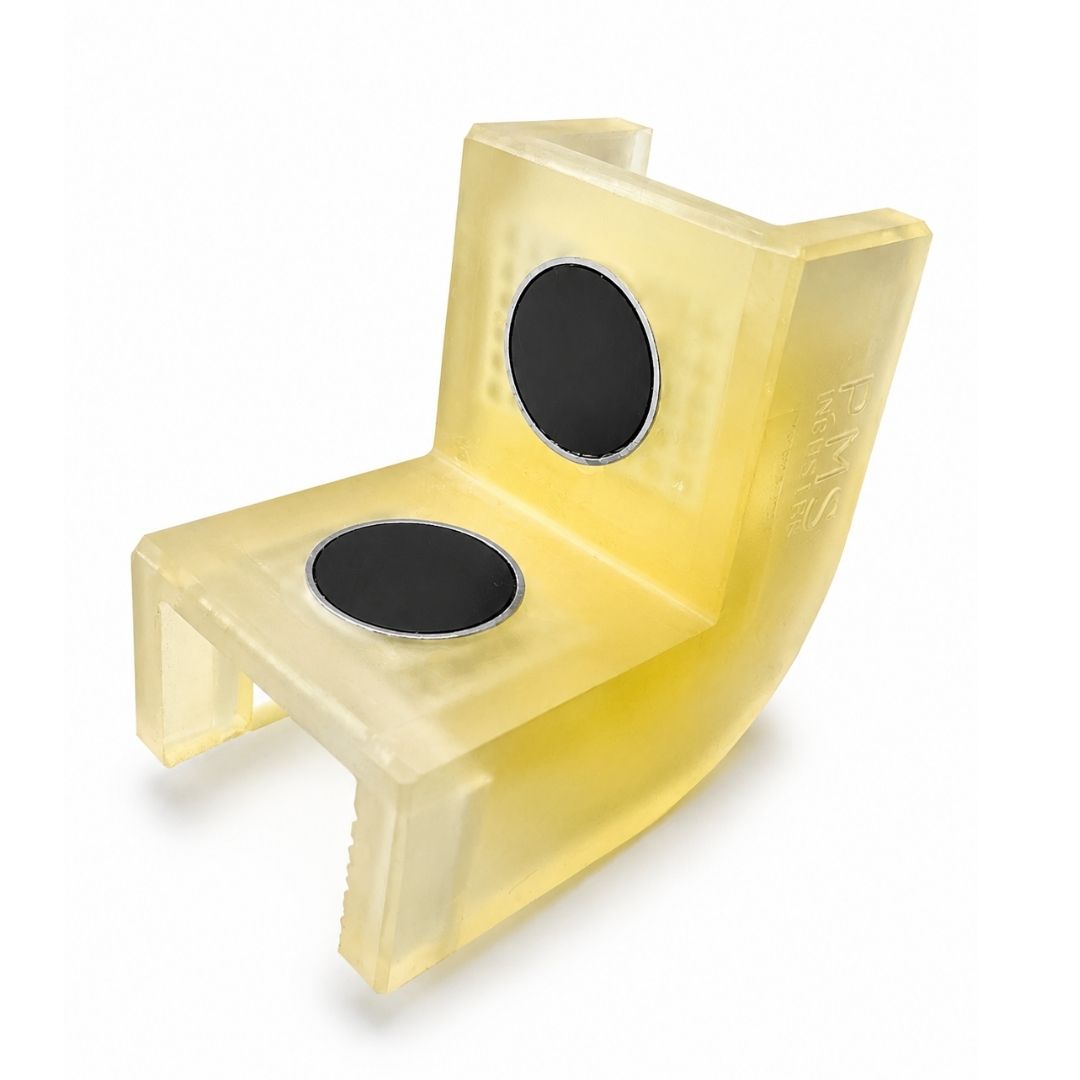

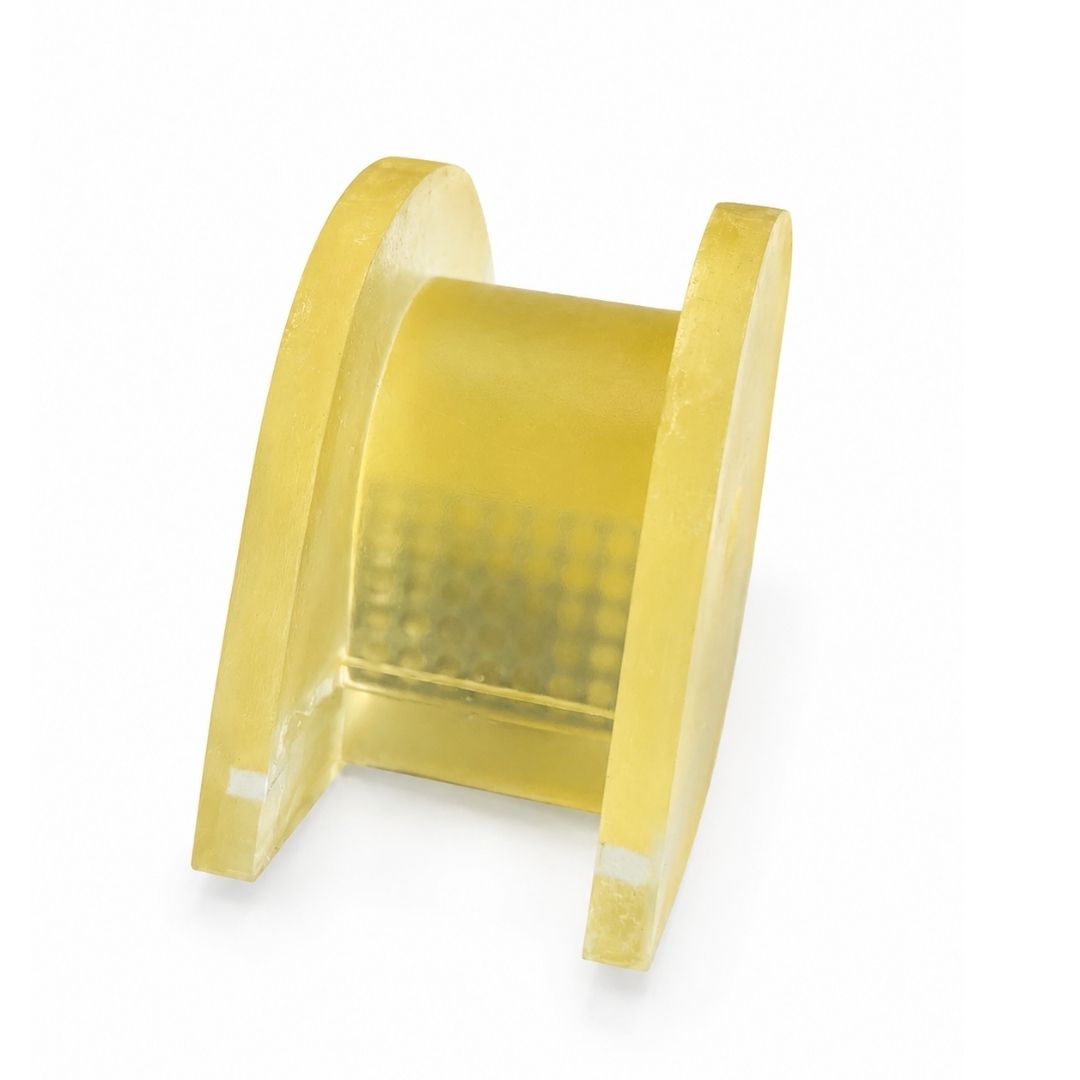

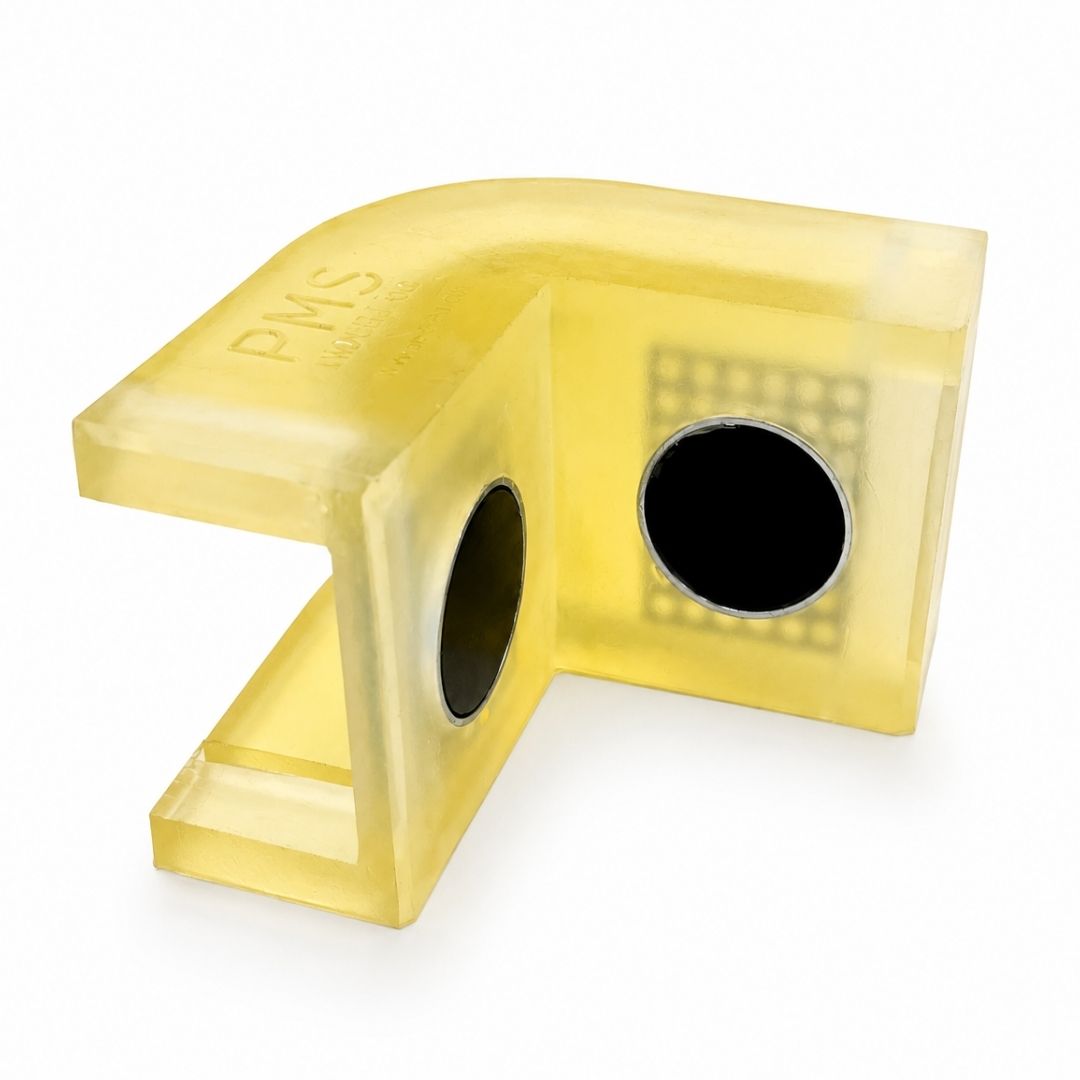

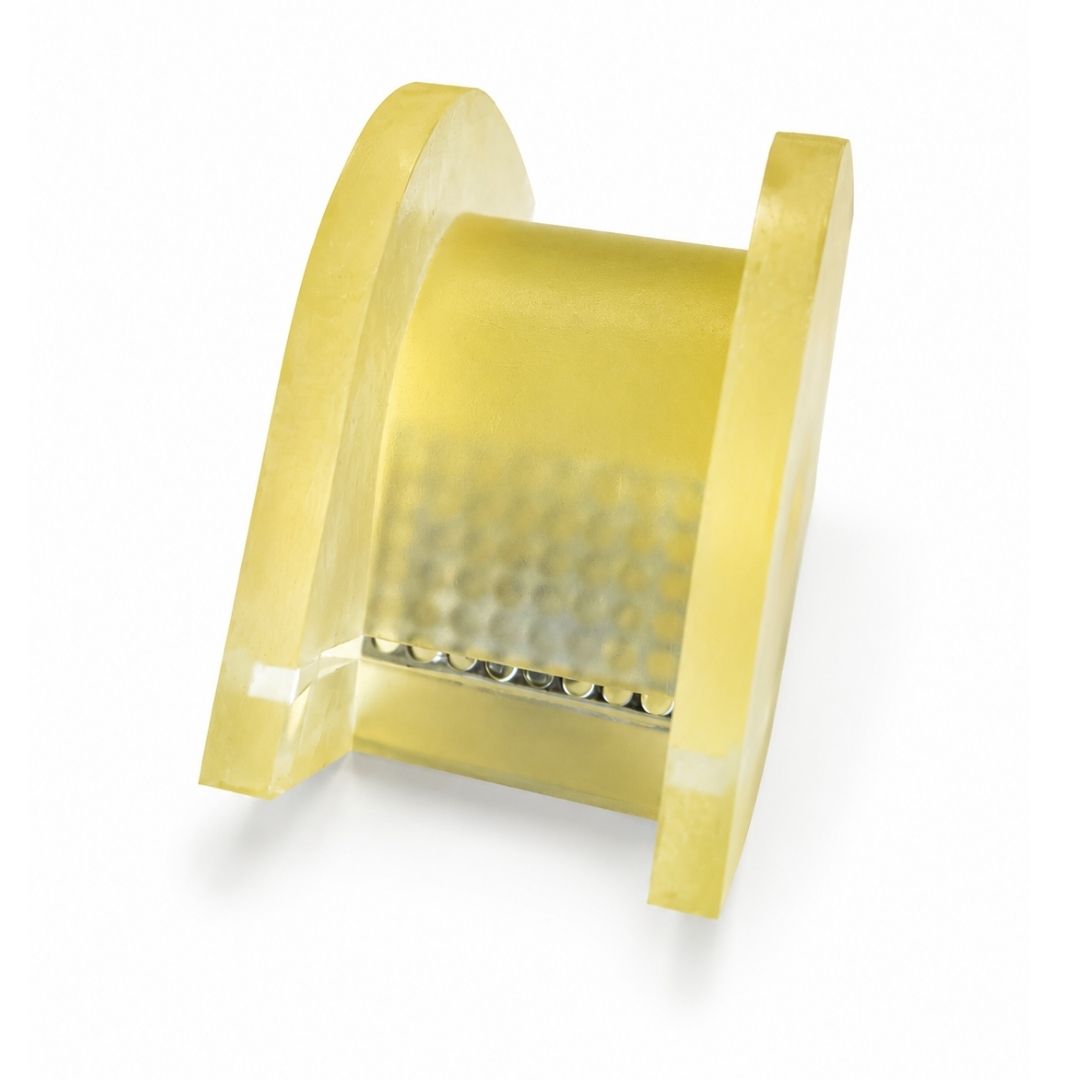

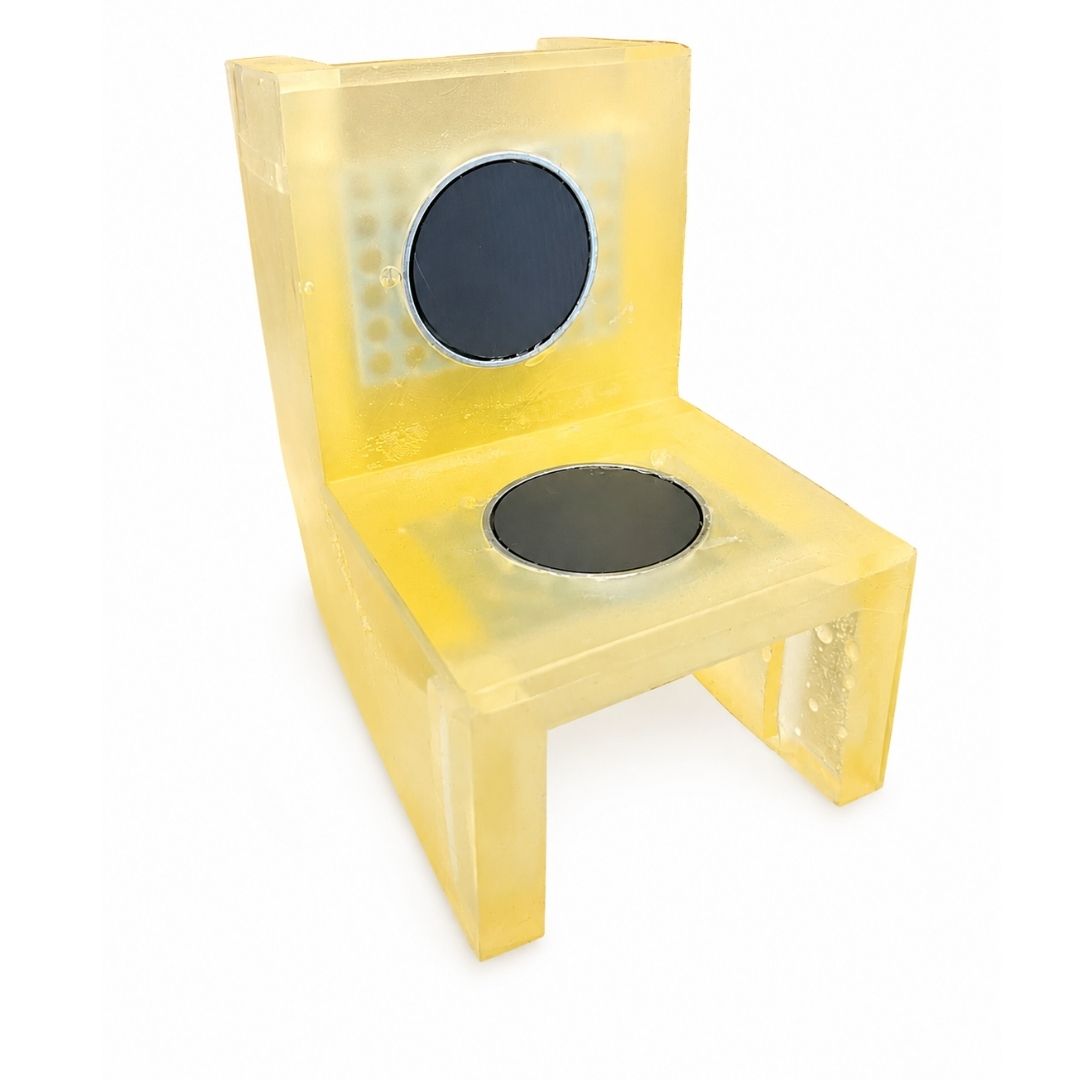

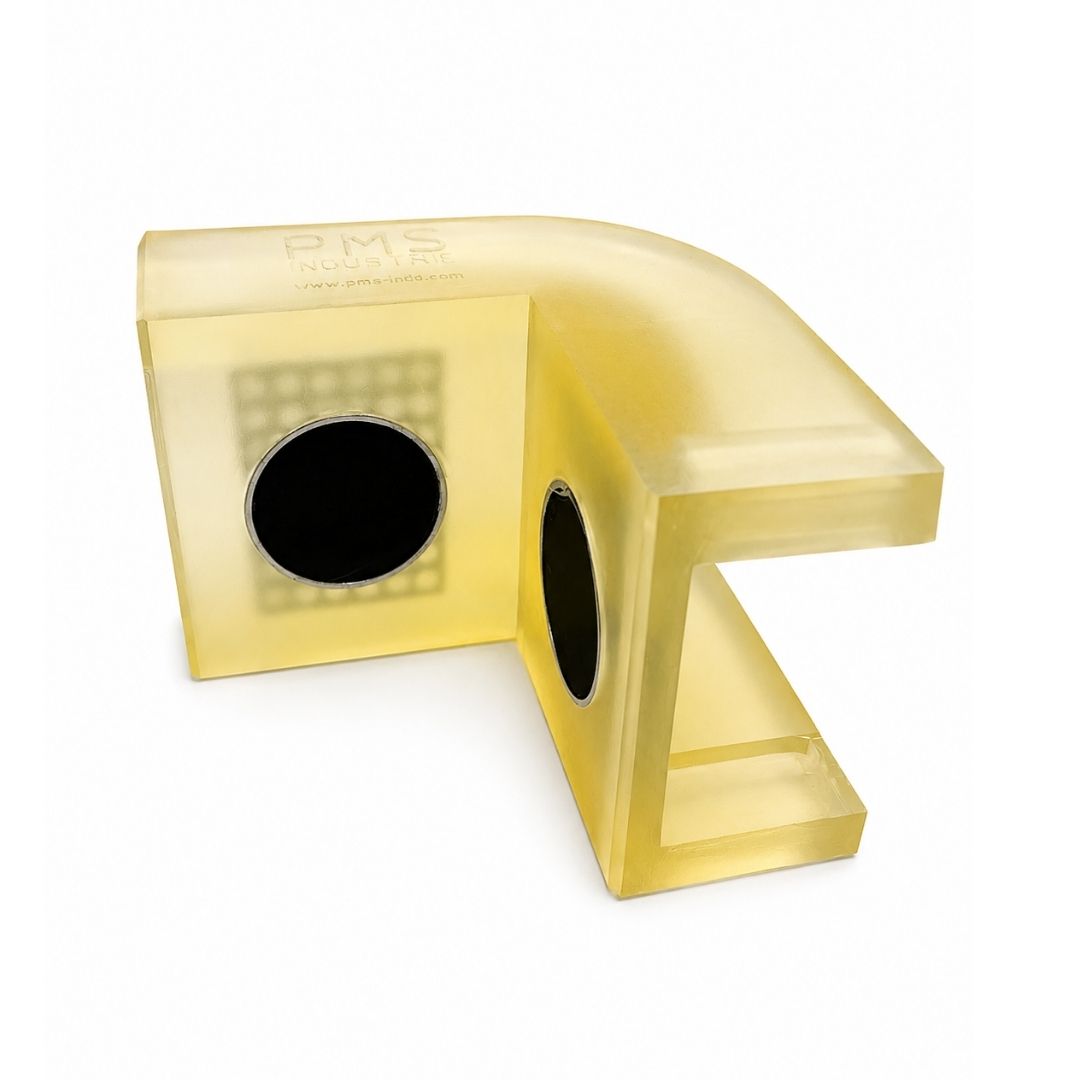

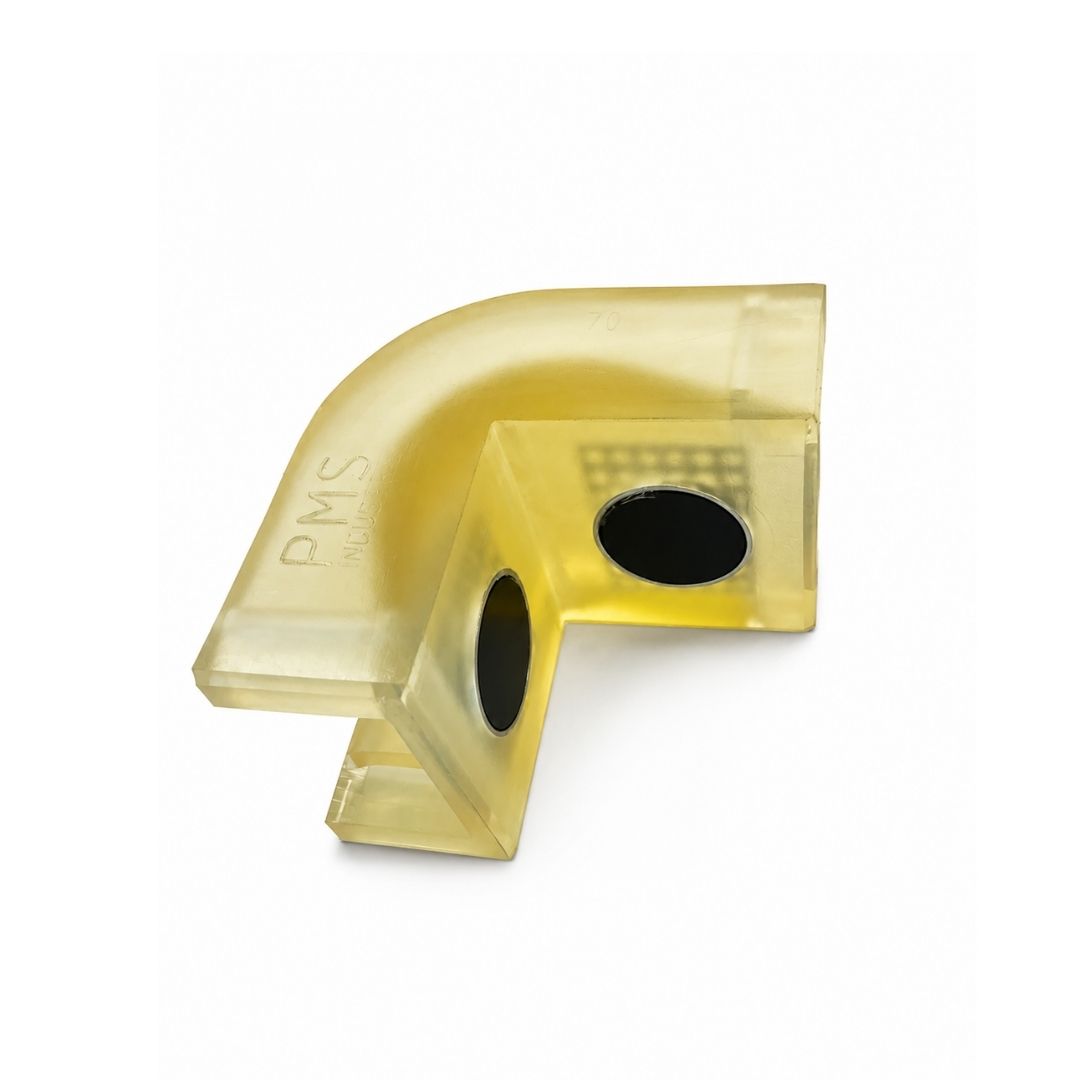

Coin de protection polyuréthane aimanté 150 mm pour sangle et élingue textile

Le coin de protection polyuréthane aimanté largeur 150 mm protège localement une sangle plate ou une élingue textile lorsqu’elle travaille au contact d’une arête, d’un chant ou d’une zone d’appui agressive. Sa version aimantée facilite le prépositionnement de la protection sur une structure métallique adaptée, notamment lorsque le coin doit rester en place pendant la préparation de l’élingage.

Cette référence est particulièrement adaptée aux sangles plates jusqu’à 150 mm de largeur lorsque le maintien d’un coin standard devient contraignant sur la charge.

Choisir le bon coin de protection aimanté 150 mm

Cette version répond à deux problématiques distinctes :

protéger le textile au niveau d’une arête + maintenir plus facilement la protection sur une charge métallique pendant la préparation.

Le coin aimanté 150 mm est à privilégier lorsque :

• la sangle plate mesure jusqu’à 150 mm de largeur ;
• la charge présente un angle ou un chant localisé ;
• la surface permet un maintien magnétique satisfaisant ;
• le coin doit être installé avant la mise sous tension ;
• une protection standard aurait tendance à tomber ou à se déplacer pendant la préparation ;
• la largeur importante de la sangle impose une protection correctement dimensionnée.

L’aimantation doit résoudre un véritable problème de positionnement.

Si un coin standard reste naturellement en place, l’intérêt de la version aimantée devient moindre.

Quelle protection choisir ?

La largeur n’est donc qu’un premier critère. La géométrie de la charge, l’état de l’arête et la stabilité de la protection sous tension restent déterminants.

Caractéristiques techniques

Les dimensions doivent être mises en relation avec la forme réelle de l’élingue sous tension et avec la géométrie de la zone de contact.

Pourquoi choisir une version aimantée en largeur 150 mm ?

Plus la protection devient large, plus son positionnement peut devenir contraignant dans certaines configurations.

Sur une pièce métallique verticale, un bâti, un châssis ou un ensemble mécano-soudé, l’opérateur peut devoir simultanément :

• positionner le coin ;
• maintenir la sangle ;
• préparer un second point ;
• contrôler le trajet du textile ;
• vérifier les autres protections.

Le maintien magnétique permet de prépositionner le coin sur une surface métallique adaptée pendant cette phase.

Cette fonction est particulièrement intéressante lorsqu’une sangle large doit être installée avec précision sans que la protection ne tombe avant la mise sous tension.

Aimanté ne signifie jamais fixé définitivement

L’un des principaux points de vigilance de cette référence concerne justement l’interprétation du maintien magnétique.

L’aimant facilite le positionnement.

Il ne garantit pas que le coin restera au bon endroit si :

• la sangle se déplace ;
• la charge change d’assiette ;
• l’angle du textile évolue ;
• le point de contact migre ;
• la protection subit un effort latéral.

Il faut donc distinguer clairement :

maintien avant tension ≠ maintien garanti pendant toute la manutention.

Après une première mise sous tension, le positionnement doit systématiquement être recontrôlé.

Les aimants ne participent jamais au levage

Les éléments magnétiques intégrés à cette protection ont uniquement pour fonction de faciliter son maintien sur une surface métallique compatible.

Ils ne doivent jamais être considérés comme :

• des points de levage ;
• des dispositifs d’ancrage ;
• des éléments porteurs ;
• un système de retenue de la charge ;
• un moyen d’augmenter la CMU de l’élingue.

La capacité du levage reste entièrement déterminée par l’élingue et la configuration dans laquelle elle est utilisée.

Une protection d’arête ne modifie jamais la CMU

Le coin protège l’interface entre le textile et la charge.

Il ne modifie pas :

• la CMU de l’élingue ;
• le facteur lié au mode de prise ;
• l’effet des angles ;
• le nombre de brins réellement porteurs ;
• la répartition des efforts ;
• la stabilité de la charge.

La logique de dimensionnement reste :

masse réelle → centre de gravité → points ou surfaces de prise → mode d’élingage → brins porteurs → angle β → CMU applicable → largeur → interfaces → protections.

La protection vient compléter cette analyse.

Elle ne la remplace jamais.

Avec une sangle plate jusqu’à 150 mm

Cette référence prend tout son intérêt lorsqu’une sangle plate large doit être protégée au niveau d’un chant ou d’une arête métallique.

Mais une sangle de 150 mm ne bénéficie de sa largeur que si cette largeur travaille réellement.

Elle doit rester :

• à plat ;
• centrée ;
• sans vrillage ;
• sans repli ;
• sans pincement ;
• sans chevauchement ;
• intégralement protégée au niveau de l’arête.

Une bande de 150 mm qui se replie ou se tasse localement peut concentrer les efforts sur une fraction de sa largeur.

Le simple fait que la sangle entre dans la protection ne suffit donc pas.

Il faut vérifier son comportement après mise sous légère tension.

Pour approfondir ce point, consulter le guide technique des sangles plates de levage EN 1492-1.

Retrouvez également les sangles plates de levage EN 1492-1.

Avec une élingue ronde

Le coin peut également être utilisé avec une élingue ronde compatible avec sa géométrie.

Contrairement à une sangle plate, une élingue ronde prend une section et une forme particulières sous tension.

Il faut donc contrôler :

• son centrage ;
• la position réelle de sa gaine ;
• l’absence de pincement ;
• l’absence de débordement ;
• la couverture complète de la zone agressive ;
• l’absence de contact direct avec l’arête.

La capacité de l’élingue ronde doit être déterminée à partir de l’élingue réellement utilisée, de son identification, de son mode de prise et de la configuration du levage.

Aucun tonnage ne doit être déduit de la seule largeur du coin.

Pour dimensionner correctement le matériel, consulter le guide des élingues rondes de levage EN 1492-2 ainsi que les élingues rondes de levage EN 1492-2.

Grande largeur ne signifie jamais résistance aux arêtes

Une sangle plate large possède une surface de contact importante.

Mais cet avantage disparaît rapidement lorsque le textile travaille sur :

• un petit rayon ;
• un bord métallique ;
• une bavure ;
• un angle fermé ;
• une arête coupante ;
• une surface provoquant un déplacement sous tension.

Une largeur de 150 mm n’annule donc jamais le risque de coupure ou de compression locale.

La protection doit être choisie en fonction du contact réel.

Abrasion, coupure, pincement et glissement : ne pas confondre

Une bonne protection commence par l’identification du risque.

Un coin polyuréthane n’est donc pas une protection universelle contre tous les mécanismes d’endommagement.

Une arête protégée n’est pas automatiquement une arête acceptable

La présence du coin ne doit jamais conduire au raisonnement :

« la protection est installée, donc l’arête ne pose plus de problème ».

Il faut toujours examiner :

• le rayon de l’arête ;
• la finesse du bord ;
• les éventuelles bavures ;
• la pression locale ;
• la stabilité du textile ;
• les mouvements prévisibles ;
• la capacité de la protection à rester en place.

Une vigilance particulière est nécessaire face à :

• des bords de tôles fins ;
• des pièces oxycoupées ;
• des arêtes non ébavurées ;
• des angles très fermés ;
• des surfaces détériorées ;
• des charges susceptibles de glisser dans l’élingue.

Lorsqu’une arête est particulièrement agressive, la protection choisie doit être validée pour cette configuration ou le mode de levage doit être revu.

Comment positionner le coin aimanté 150 mm ?

1. Repérer toutes les zones agressives

Avant de poser l’élingue, examiner tout son trajet prévisible sur la charge.

Contrôler :

• les chants supérieurs ;
• les angles latéraux ;
• les zones inférieures ;
• les changements de direction ;
• les surfaces abrasives.

2. Positionner les protections

Placer chaque coin exactement à l’endroit où le textile doit rencontrer la charge.

Sur une surface métallique adaptée, le maintien magnétique facilite cette opération.

3. Installer la sangle ou l’élingue

Le textile doit être correctement centré dans la protection.

Avec une sangle plate, vérifier particulièrement que toute sa largeur reste déployée.

4. Mettre progressivement sous tension

Ne pas décoller immédiatement la charge.

Appliquer une légère tension afin que :

• la sangle prenne sa position réelle ;
• la protection prenne son appui ;
• la charge commence à révéler son assiette ;
• un éventuel déplacement devienne visible.

5. Recontrôler avant levage complet

Vérifier :

• le maintien du coin ;
• le centrage de l’élingue ;
• l’absence de pli ;
• l’absence de pincement ;
• la couverture complète de l’arête ;
• l’absence de nouvelle zone de contact ;
• la stabilité de la charge.

Pourquoi le contrôle sous tension est-il indispensable ?

À vide, tout peut sembler correctement positionné.

Au moment où l’effort apparaît :

• la charge peut basculer légèrement ;
• la sangle peut se recentrer ;
• le point de contact peut migrer ;
• l’angle d’élingage peut évoluer ;
• le coin peut être entraîné latéralement.

Une protection aimantée n’échappe pas à cette règle.

L’aimant simplifie le prépositionnement.

Le contrôle sous tension valide la position réelle de travail.

Centre de gravité et déplacement de la protection

Une mauvaise maîtrise du centre de gravité peut directement modifier l’efficacité de la protection.

Lors du décollage, une charge dissymétrique cherche à prendre sa position d’équilibre.

Ce mouvement peut déplacer :

• la sangle ;
• les points d’appui ;
• les protections.

Avant de poursuivre le levage, vérifier :

• la position du centre de gravité ;
• la stabilité de la charge ;
• l’assiette après légère tension ;
• le maintien de chaque coin sur son arête.

Une protection aimantée ne stabilise jamais une charge mal équilibrée.

Le maintien magnétique dépend de la surface réelle

La mention « charge métallique » ne suffit pas à garantir un maintien correct.

Le comportement doit être vérifié directement sur la pièce.

Le contact magnétique peut notamment être influencé par :

• la forme de la surface ;
• sa courbure ;
• son état ;
• la présence d’un revêtement ;
• la qualité du contact ;
• la position du coin.

La règle terrain est simple :

ne jamais supposer que l’aimant tiendra suffisamment ; le vérifier avant l’élingage.

Aimanté ou flexible 150 mm ?

La protection coin polyuréthane flexible largeur 150 mm répond à une problématique différente.

Version aimantée

À choisir lorsque le besoin principal est :

maintenir plus facilement la protection sur une surface métallique.

Version flexible

À étudier lorsque le besoin principal est :

mieux accompagner une géométrie, un rayon ou une forme moins régulière.

Le choix ne doit donc pas se faire selon la version qui paraît la plus évoluée, mais selon le problème réel rencontré sur la charge.

Coin ou fourreau ?

Une protection coin répond avant tout à un risque localisé au niveau d’un angle.

Lorsque la sangle est exposée à une surface agressive sur une longueur importante, un fourreau peut être plus approprié.

Pour ces configurations, consulter le fourreau polyuréthane 1 face ou le fourreau polyuréthane 2 faces.

La protection doit correspondre à la longueur et à la forme de la zone exposée, pas uniquement à la largeur de la sangle.

Domaines d’utilisation

Le coin polyuréthane aimanté 150 mm trouve notamment sa place en :

• chaudronnerie ;
• métallerie ;
• construction métallique ;
• maintenance industrielle ;
• fabrication de machines ;
• mécanique lourde ;
• montage industriel ;
• préfabrication ;
• BTP ;
• manutention de bâtis ;
• manutention de châssis ;
• levage de cadres métalliques ;
• manutention d’ensembles mécano-soudés.

La version aimantée présente un intérêt particulier sur les pièces métalliques où une protection de grande largeur doit être préparée avant la mise sous tension.

Avantages concrets

Maintien facilité sur structure métallique

Les aimants permettent de prépositionner le coin lorsque la surface est compatible.

Largeur adaptée aux sangles plates jusqu’à 150 mm

La protection permet à une sangle large de conserver une position normale sans être artificiellement repliée dans un coin trop petit.

Protection localisée de l’arête

Le polyuréthane crée une interface entre le textile et la zone agressive.

Préparation plus simple de certaines manutentions

Le coin peut être placé avant l’élingue lorsque la géométrie et la surface métallique le permettent.

Version distincte de la protection flexible

La gamme permet de répondre séparément à un problème de maintien ou à un problème d’adaptation géométrique.

Limites d’utilisation et points de vigilance

Ne pas poursuivre l’opération lorsque :

• la sangle ne peut pas rester à plat ;
• la protection ne couvre pas toute l’arête ;
• le textile déborde ;
• le coin se déplace pendant la tension ;
• le maintien magnétique devient insuffisant ;
• la charge modifie fortement son assiette ;
• une nouvelle zone agressive apparaît ;
• l’élingue touche directement l’arête.

La protection ne permet jamais de compenser :

• une surcharge ;
• une mauvaise CMU ;
• un mauvais mode de prise ;
• des angles incompatibles ;
• un centre de gravité mal maîtrisé ;
• une mauvaise stabilité ;
• un point de prise inadéquat ;
• une élingue déjà endommagée.

Température et environnement chimique

Aucune plage spécifique de température ni compatibilité chimique précise ne doit être déduite du seul fait que cette protection est en polyuréthane.

En présence de :

• chaleur importante ;
• froid extrême ;
• huiles ;
• solvants ;
• acides ;
• bases ;
• autres agents chimiques ;

la compatibilité de la protection et de l’élingue doit être vérifiée avant utilisation.

Contrôle avant utilisation

• Vérifier la référence 10150CPLA.
• Vérifier que la sangle plate ne dépasse pas 150 mm de largeur.
• Vérifier la compatibilité dimensionnelle de l’élingue utilisée.
• Contrôler l’état général du polyuréthane.
• Rechercher fissures, coupures, entailles ou arrachements.
• Vérifier l’absence de déformation susceptible de modifier le positionnement.
• Contrôler les éléments de maintien magnétique.
• Examiner l’état complet de la sangle ou de l’élingue ronde.
• Identifier toutes les zones agressives de la charge.
• Vérifier que la surface permet réellement un maintien magnétique satisfaisant.
• Positionner la protection exactement sur la zone de contact.
• Vérifier que la sangle reste à plat.
• Vérifier que l’élingue ronde reste correctement positionnée.
• Appliquer progressivement une légère tension.
• Recontrôler chaque protection.
• Vérifier l’absence de glissement ou de basculement.
• Contrôler l’assiette et la stabilité de la charge.
• Confirmer qu’aucune partie du textile ne travaille directement sur une arête agressive.
• Arrêter l’opération en cas de déplacement imprévu.
• Écarter toute protection dont l’état ou le comportement suscite un doute.

Aucun seuil de mise au rebut ne doit être improvisé. Une détérioration susceptible de compromettre la fonction ou le maintien de la protection impose son retrait du service et son examen.

Compléter et sécuriser la configuration

Le choix du coin doit rester cohérent avec toute la chaîne de décision du levage.

Pour comparer et approfondir :

• Protections contre les angles vifs
• Protection coin polyuréthane flexible largeur 150 mm
• Sangles plates de levage EN 1492-1
• Guide technique des sangles plates EN 1492-1
• Élingues rondes de levage EN 1492-2
• Guide des élingues rondes EN 1492-2
• Fourreau polyuréthane 1 face
• Fourreau polyuréthane 2 faces

FAQ

Pourquoi choisir le coin aimanté 150 mm plutôt qu’un coin standard ?

La version aimantée devient pertinente lorsqu’une protection de grande largeur doit être prépositionnée sur une structure métallique et qu’un coin standard risque de tomber ou de se déplacer pendant la préparation. L’aimant facilite la mise en place ; il ne participe jamais au levage.

L’aimant augmente-t-il la capacité de l’élingue ?

Non. Le maintien magnétique n’a aucun effet sur la CMU. La capacité reste déterminée par l’élingue, son mode d’utilisation, les angles, la géométrie et les conditions réelles du levage.

Quelle différence entre le coin aimanté et le coin flexible 150 mm ?

L’aimanté répond principalement à un problème de maintien sur une structure métallique. Le flexible répond à un besoin d’adaptation à une géométrie moins régulière. Le choix dépend donc de la contrainte terrain.

Conclusion

Le coin de protection polyuréthane aimanté 150 mm est particulièrement pertinent lorsqu’une sangle plate de grande largeur doit être protégée sur une arête métallique et que le maintien du coin pendant la préparation constitue lui-même une contrainte.

Sa fonction est clairement définie :

protéger le textile + faciliter le prépositionnement sur une surface métallique compatible.

La version aimantée ne dispense jamais du contrôle après mise sous tension. Une fois l’effort appliqué, il faut vérifier que la protection reste exactement au niveau de l’arête, que la sangle conserve toute sa largeur utile et que la prise d’assiette de la charge ne déplace ni l’élingue ni le coin.

Le choix correct repose donc sur quatre critères :

largeur adaptée → maintien magnétique réellement utile → géométrie compatible → contrôle sous tension.
