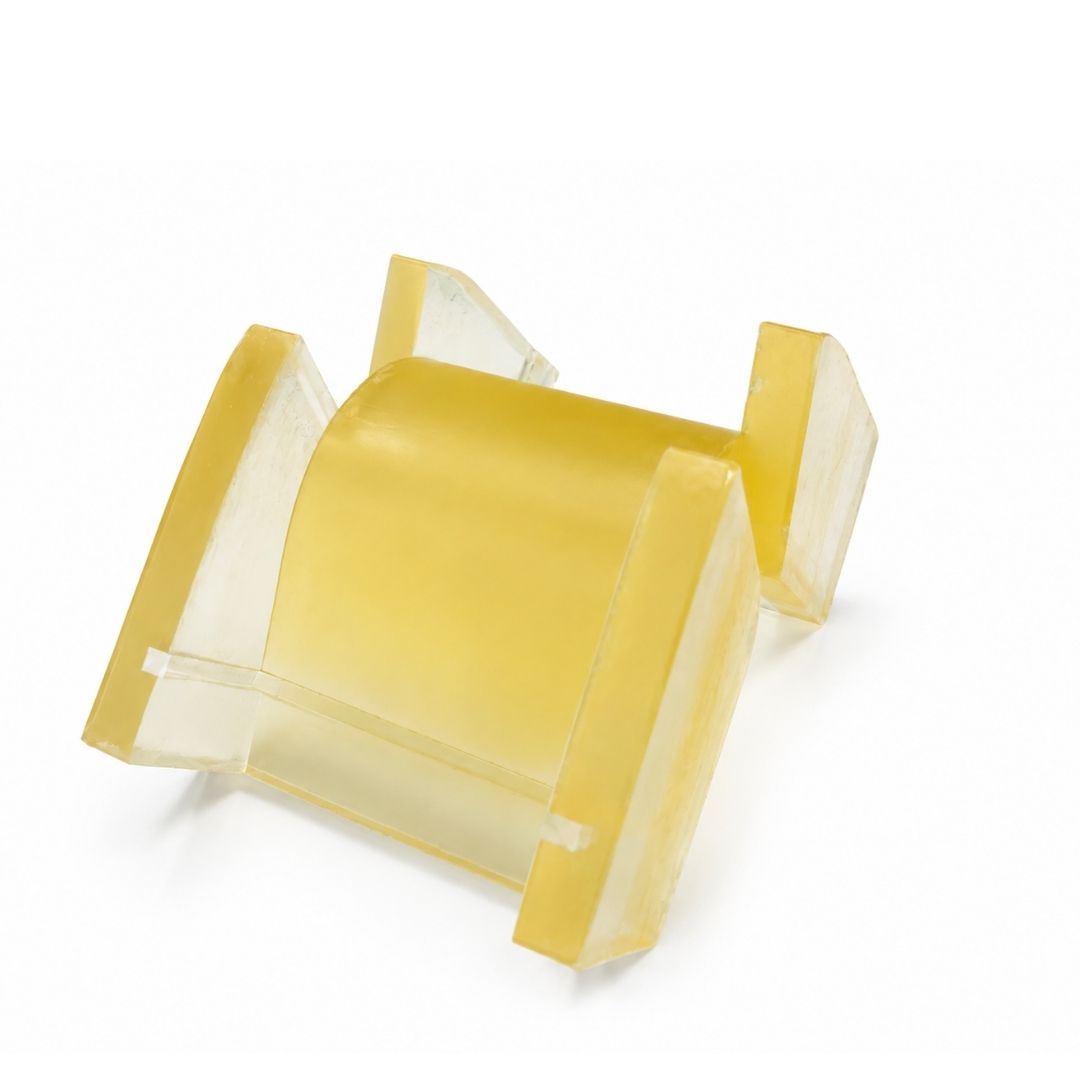

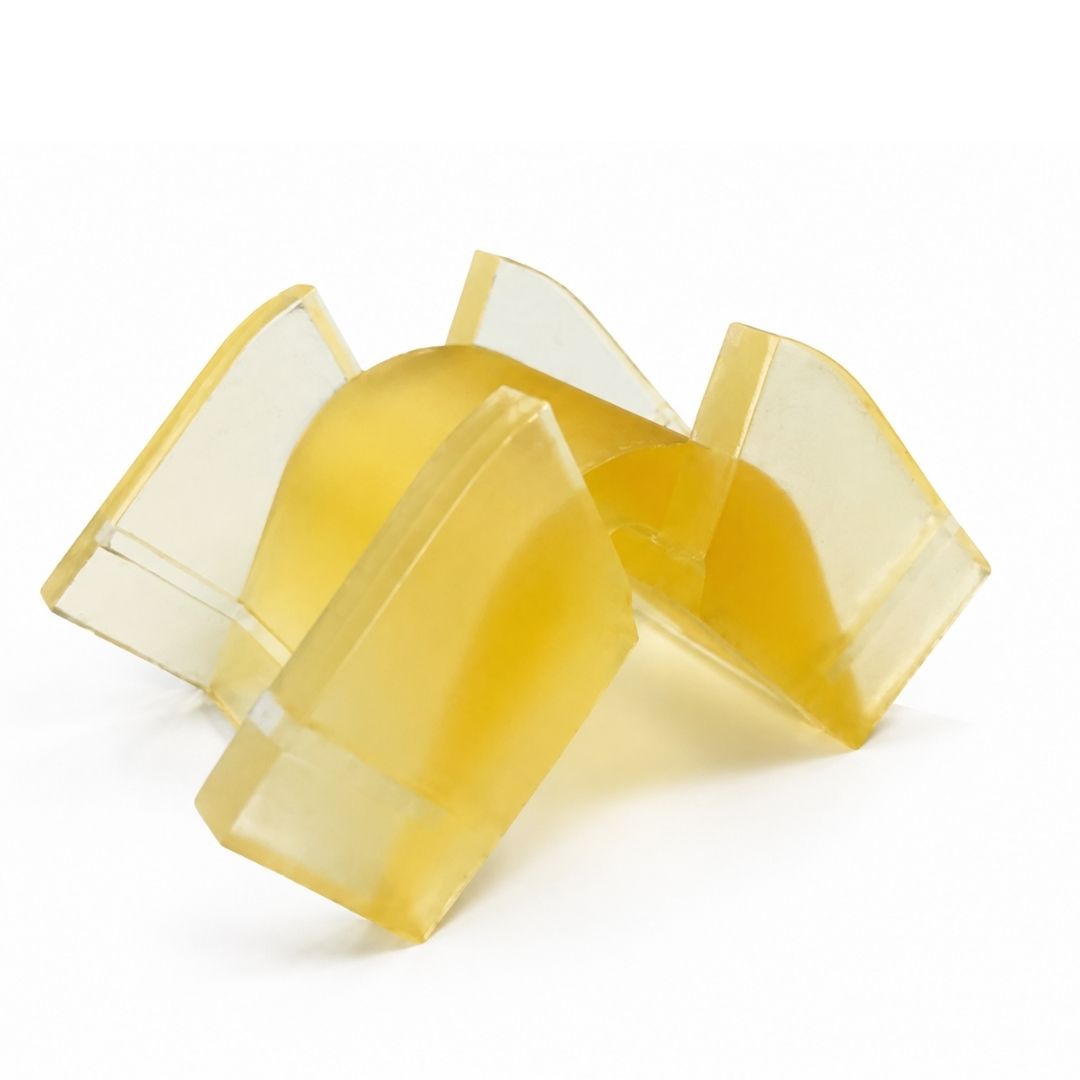

Coin de protection polyuréthane flexible 150 mm pour sangle plate et élingue ronde

Le coin de protection polyuréthane flexible largeur 150 mm protège une sangle plate ou une élingue ronde lorsqu’elle travaille au contact d’une arête, d’un rayon, d’un profil ou d’une zone d’appui dont la géométrie se prête moins bien à un coin rigide. Cette référence est prévue pour une sangle plate largeur 150 mm ou une élingue ronde jusqu’à 5 tonnes, avec une utilisation par paire.

Sa construction flexible permet de mieux accompagner certaines formes de charge tout en maintenant une interface de protection entre le textile et la zone agressive.

Choisir le bon coin de protection flexible 150 mm

Cette version doit être retenue lorsque la difficulté principale vient de la géométrie du contact entre la charge et l’élingue.

Elle est particulièrement adaptée lorsque :

• la sangle plate mesure jusqu’à 150 mm de largeur ;
• l’élingue ronde reste dans la compatibilité annoncée jusqu’à 5 tonnes ;
• la charge présente un rayon, un profil ou une forme irrégulière ;
• un coin standard ne prend pas un appui satisfaisant ;
• une protection plus adaptable permet de mieux suivre la forme rencontrée ;
• la zone agressive reste localisée et identifiable ;
• le textile peut conserver une position correcte après mise sous tension.

La gamme Weiss positionne précisément les coins flexibles pour les formes plus complexes, certains rayons, profils ou géométries irrégulières lorsque l’emploi d’un coin rigide est moins adapté.

Standard, aimanté ou flexible 150 mm ?

Ces trois versions ne représentent pas trois niveaux de qualité.

Elles répondent à trois contraintes différentes :

standard = appui régulier
aimanté = maintien au positionnement
flexible = adaptation à la géométrie.

Caractéristiques techniques

Ces données correspondent à la référence 10150CPLF actuellement commercialisée.

À quoi sert réellement la version flexible ?

Une protection standard est particulièrement pertinente lorsqu’elle peut prendre un appui stable et régulier sur la charge.

Dans la réalité industrielle, toutes les pièces ne présentent pas un angle simple.

On peut rencontrer :

• des rayons ;
• des pièces cintrées ;
• des profils métalliques ;
• des transitions entre plusieurs faces ;
• des surfaces légèrement courbes ;
• des géométries mécano-soudées irrégulières ;
• des zones où un coin rigide porte uniquement sur une partie de sa surface.

Dans ces situations, la version flexible peut mieux accompagner la géométrie de la charge.

Son objectif n’est pas de se déformer arbitrairement, mais de conserver une interface adaptée entre le textile et une forme moins régulière.

Flexible ne signifie pas déformable sans limite

C’est le premier point de vigilance.

La flexibilité de la protection ne doit jamais conduire à créer une mauvaise géométrie pour l’élingue.

Une déformation excessive ne doit pas :

• pincer la sangle ;
• replier ses bords ;
• écraser une élingue ronde ;
• découvrir une partie de l’arête ;
• créer un point dur ;
• concentrer l’effort sur une surface trop faible ;
• déplacer le textile hors de sa zone protégée.

La protection doit s’adapter à la charge sans obliger l’élingue à travailler dans une position anormale.

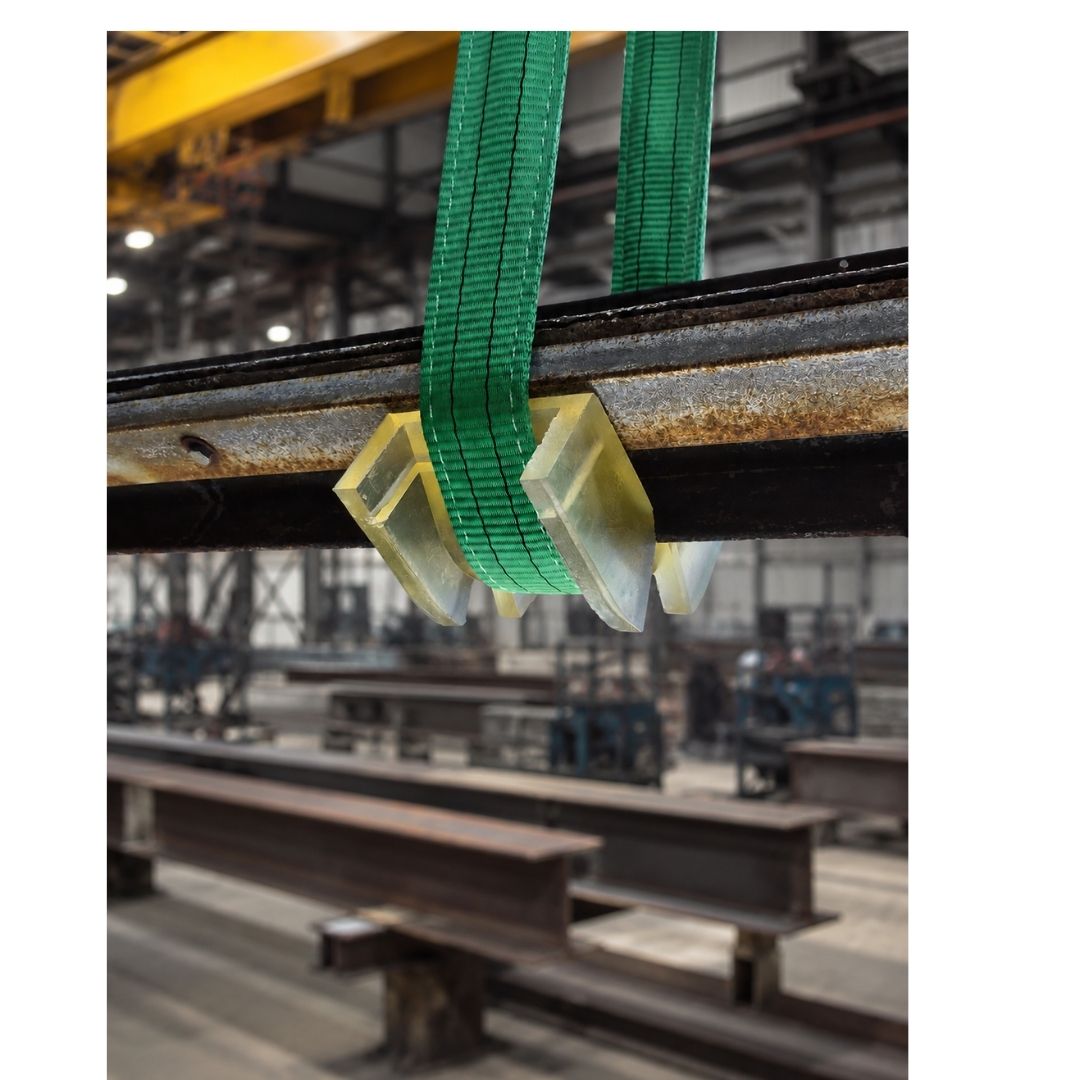

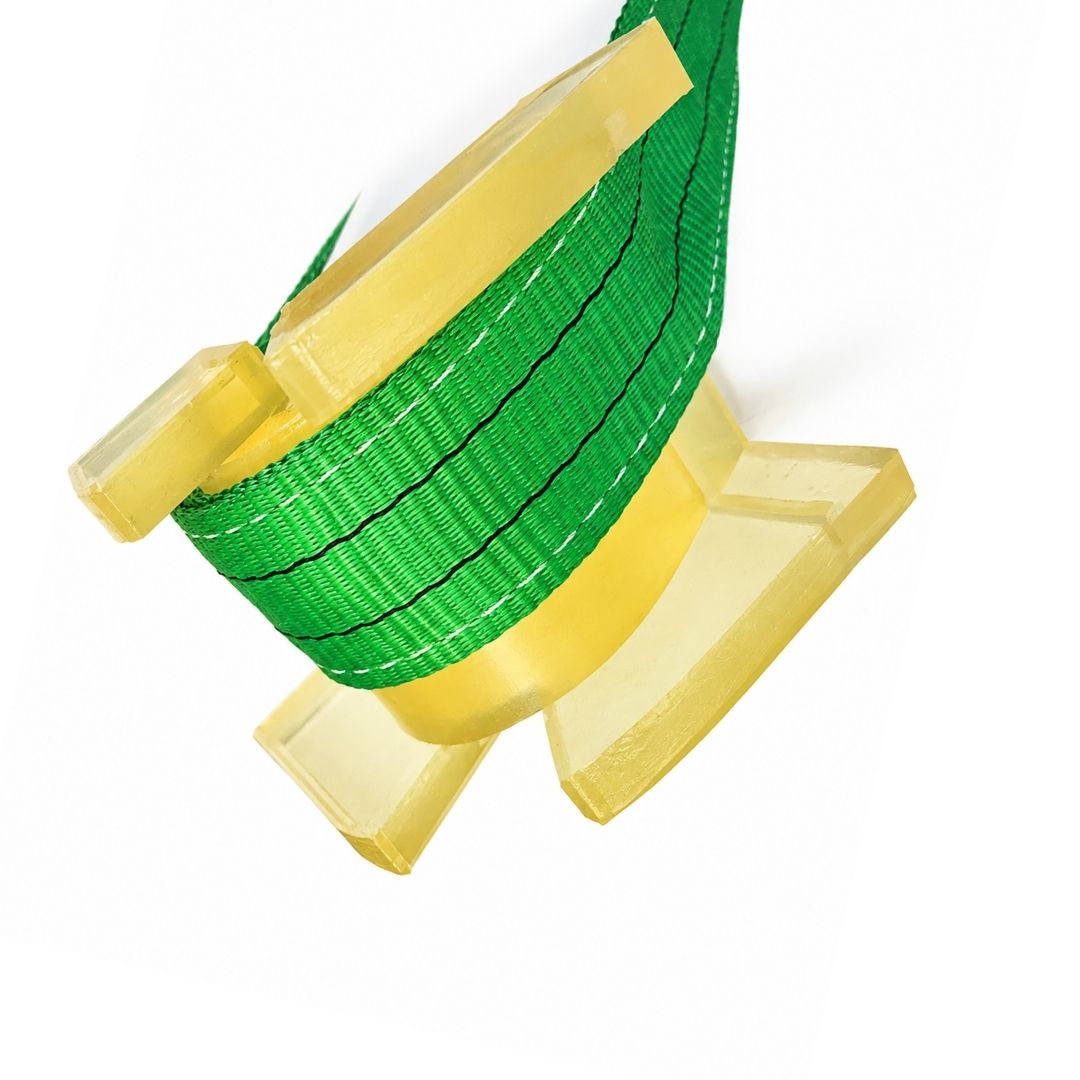

Avec une sangle plate largeur 150 mm

Cette référence est prévue pour une sangle plate largeur 150 mm.

Une sangle de cette largeur présente un intérêt important lorsque sa surface d’appui peut réellement travailler.

Mais cette largeur doit rester disponible.

Le textile doit rester :

• à plat ;
• centré ;
• sans vrillage ;
• sans pli transversal ;
• sans repli des bords ;
• sans chevauchement ;
• sans pincement.

Le guide technique Weiss consacré aux sangles plates rappelle précisément que l’avantage d’une sangle large disparaît rapidement lorsqu’elle se replie, se vrille, est pincée, travaille sur un petit rayon ou rencontre une arête agressive.

Une sangle de 150 mm doit réellement travailler sur sa largeur

Une bande qui mesure 150 mm à vide peut ne plus exploiter cette largeur si elle se tasse dans la protection.

Par exemple, si elle :

• se replie sur un bord ;
• forme un bourrelet ;
• se chevauche partiellement ;
• se pince dans la zone de contact ;

la surface réellement porteuse diminue.

Les efforts peuvent alors se concentrer sur une partie du textile.

Le simple fait que la sangle entre dans le coin ne valide donc pas la configuration.

Il faut contrôler sa position après la mise sous légère tension.

Pour le choix du matériel porteur, consulter les sangles plates de levage EN 1492-1 et le guide technique des sangles plates de levage EN 1492-1.

Avec une élingue ronde jusqu’à 5 tonnes

Le coin flexible 150 mm est également prévu pour une élingue ronde jusqu’à 5 tonnes.

Cette indication correspond à la compatibilité annoncée de la protection.

Elle ne signifie jamais :

• que le coin possède une CMU de 5 tonnes ;
• qu’il reprend une partie de la charge ;
• qu’il ajoute 5 tonnes à la capacité de l’élingue ;
• qu’une charge de 5 tonnes peut automatiquement être levée.

Sous tension, l’élingue ronde prend sa forme réelle dans la protection.

Il faut alors contrôler :

• le centrage de la gaine ;
• l’absence de pincement ;
• l’absence de débordement ;
• la couverture complète de la zone agressive ;
• le maintien de la protection ;
• l’absence de contact direct entre la gaine et l’arête.

Le guide des élingues rondes de levage EN 1492-2 rappelle que abrasion, coupure, pincement et mouvement relatif sont des risques différents, qui nécessitent des réponses adaptées à la géométrie réelle.

Retrouvez également les élingues rondes de levage EN 1492-2.

La protection ne modifie jamais la CMU

Le coin flexible intervient uniquement au niveau de l’interface entre l’élingue et la charge.

Il ne modifie pas :

• la CMU ;
• le mode de prise ;
• le facteur de mode ;
• l’angle β ;
• le nombre de brins porteurs ;
• le centre de gravité ;
• la répartition des efforts ;
• la stabilité de la charge.

Le dimensionnement doit donc toujours suivre la logique :

masse réelle → centre de gravité → points de prise → mode d’élingage → angles → CMU applicable → construction et largeur de l’élingue → zones de contact → protections.

Une protection complète un levage correctement étudié.

Elle ne transforme jamais une mauvaise configuration en levage sûr.

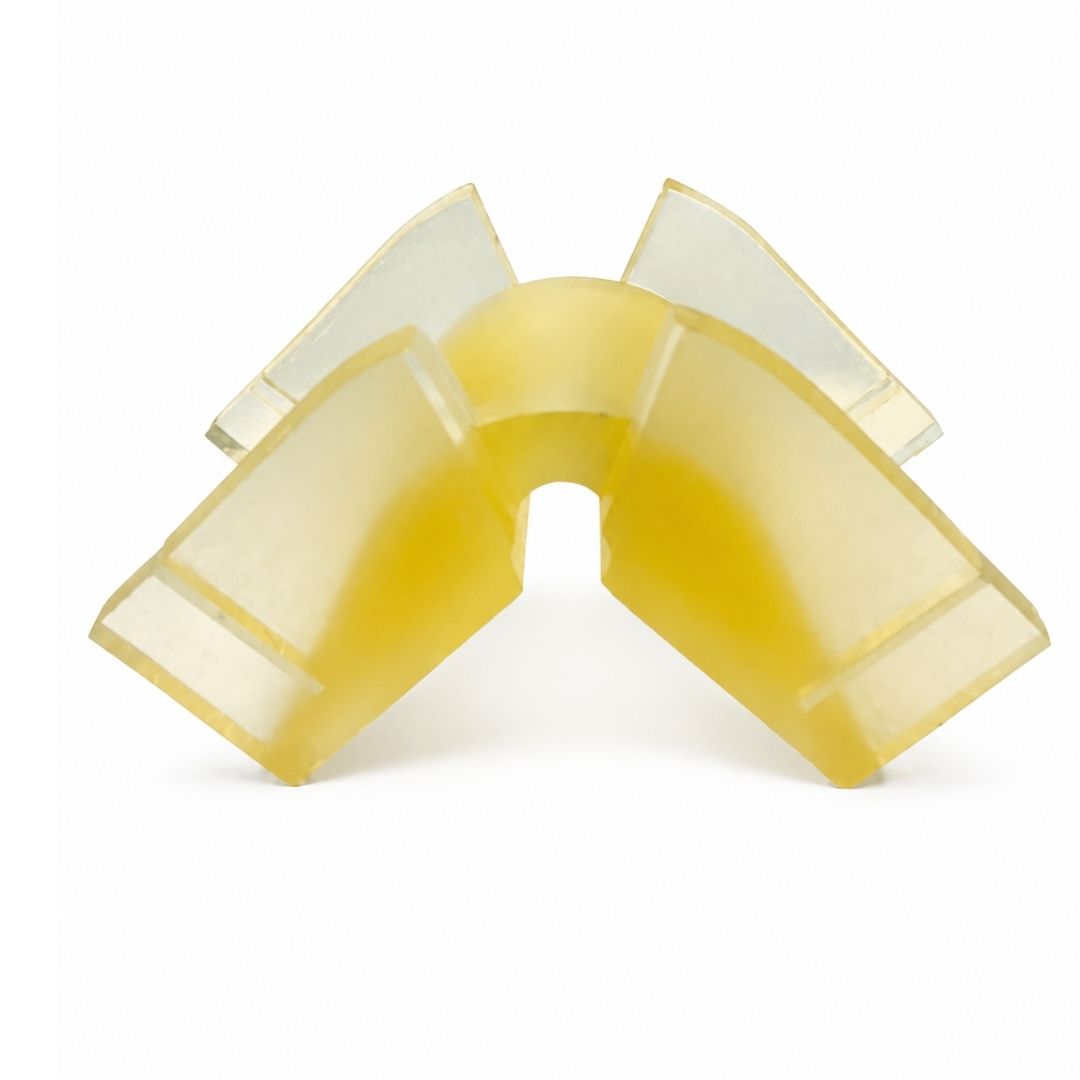

Pourquoi la flexibilité est-elle intéressante sur certains rayons ?

Lorsqu’une élingue passe sur un rayon, la géométrie de l’interface devient déterminante.

Une protection flexible peut mieux suivre certaines formes qu’un coin rigide.

Mais deux phénomènes doivent être distingués :

1. la capacité de la protection à épouser la forme ;
2. la sévérité mécanique du rayon pour l’élingue.

La première ne supprime jamais la seconde.

Plus le rayon devient faible, plus l’appui peut concentrer les efforts.

Il faut donc contrôler :

• la forme du rayon ;
• la surface réellement porteuse ;
• la position du textile ;
• la déformation du coin ;
• l’absence de pincement ;
• le risque de déplacement sous tension.

Flexible ne signifie donc jamais “petit rayon automatiquement acceptable”.

Arête, petit rayon, abrasion et glissement : quatre risques différents

Il est important de comprendre ce que l’on cherche réellement à protéger.

Le guide Weiss EN 1492-2 distingue explicitement ces phénomènes et rappelle que l’épaisseur seule d’une protection ne démontre jamais son aptitude à résister à une arête donnée.

La bonne protection doit donc être choisie d’après le risque réel, et pas uniquement selon sa matière ou son épaisseur.

Une protection flexible ne rend pas toutes les arêtes acceptables

La présence du coin ne doit jamais conduire au raisonnement :

« la protection épouse la forme, donc l’arête est acceptable ».

Une attention particulière reste nécessaire en présence de :

• bord de tôle ;
• bavure ;
• pièce oxycoupée ;
• angle fermé ;
• petit rayon fortement sollicité ;
• surface coupante ;
• mouvement relatif sous tension ;
• zone pouvant déplacer la protection.

La catégorie Weiss rappelle qu’en présence d’une arête très vive, d’un angle fermé ou d’un effort fortement concentré, il faut vérifier que la protection choisie est réellement adaptée à l’effort et à la géométrie de la charge.

En l’absence d’un rayon minimal admissible documenté pour cette référence, aucune valeur ne doit être inventée.

Comment positionner le coin flexible 150 mm ?

1. Examiner toute la zone de contact

Avant l’élingage, identifier :

• l’arête ;
• le rayon ;
• les changements de profil ;
• les surfaces abrasives ;
• les bavures éventuelles ;
• les zones où l’élingue pourrait se déplacer.

Il faut analyser tout le trajet du textile, et pas seulement le point le plus visible.

2. Positionner la protection

Le coin doit couvrir complètement la zone agressive.

Sa flexibilité doit permettre un appui cohérent sur la charge sans créer :

• de pli ;
• de pincement ;
• de bord saillant sous le textile.

3. Installer l’élingue

Avec une sangle plate, vérifier les 150 mm de largeur.

Avec une élingue ronde, contrôler son centrage.

4. Appliquer une légère tension

Ne pas décoller immédiatement la charge.

Cette première tension permet de voir :

• la forme réelle prise par le coin ;
• la position réelle du textile ;
• un éventuel glissement ;
• un pincement ;
• le début de prise d’assiette de la charge.

5. Recontrôler avant levage complet

Vérifier :

• que la protection reste en position ;
• que la sangle reste totalement à plat ;
• que l’élingue ronde reste centrée ;
• qu’aucune partie du textile ne touche directement l’arête ;
• que la charge n’a pas créé un nouveau point de contact.

Pourquoi le contrôle sous tension est-il encore plus important avec une version flexible ?

Parce que sa forme peut évoluer davantage qu’une protection rigide.

À vide, le coin peut sembler parfaitement installé.

Sous tension :

• il épouse davantage la charge ;
• la sangle peut se recentrer ;
• la gaine d’une élingue ronde peut changer de section ;
• le point de contact peut migrer ;
• une partie de la protection peut davantage se comprimer.

Cette évolution n’est pas nécessairement un problème.

Mais elle doit rester maîtrisée et compatible avec la bonne position du textile.

Le contrôle pertinent est donc celui effectué lorsque l’ensemble commence réellement à travailler.

Centre de gravité et déplacement de l’élingue

Une protection, flexible ou non, ne stabilise pas la charge.

Lors du décollage, une charge dissymétrique peut :

• basculer ;
• pivoter ;
• prendre une autre assiette ;
• déplacer le textile ;
• déplacer la zone de contact.

Le centre de gravité et les points de prise doivent donc être maîtrisés avant le levage.

Une modification de l’assiette peut rendre inutile une protection parfaitement positionnée quelques secondes auparavant si l’élingue se déplace hors de la zone couverte.

Avant levage complet :

• contrôler la stabilité ;
• vérifier l’assiette ;
• recontrôler les protections ;
• s’assurer que chaque contact agressif reste couvert.

Pourquoi cette protection s’utilise-t-elle par paire ?

La référence 10150CPLF est prévue pour une utilisation par paire.

Cette indication correspond à de nombreuses configurations dans lesquelles une élingue rencontre plusieurs changements de direction autour d’une charge.

Mais elle ne signifie jamais :

deux coins = toutes les arêtes protégées.

Une charge peut présenter :

• quatre angles ;
• plusieurs rayons ;
• plusieurs chants ;
• plusieurs zones d’appui successives.

Chaque zone où le textile peut être agressé doit être analysée.

Le nombre réel de protections dépend donc de la géométrie de l’opération.

Flexible 150 mm ou standard 150 mm ?

Le coin polyuréthane standard largeur 150 mm présente la même compatibilité annoncée :

• sangle plate jusqu’à 150 mm ;
• élingue ronde jusqu’à 5 tonnes ;
• poids 1,55 kg.

La différence n’est donc pas capacitaire.

Choisir le standard lorsque :

• l’arête est régulière ;
• le coin porte correctement ;
• la protection reste naturellement stable ;
• aucune adaptation particulière n’est nécessaire.

Choisir le flexible lorsque :

• la forme est moins régulière ;
• un rayon doit être mieux accompagné ;
• le profil rend l’appui d’un coin rigide moins satisfaisant ;
• l’adaptation à la géométrie est le critère déterminant.

Même largeur, mêmes limites annoncées, fonction différente.

Flexible 150 mm ou aimanté 150 mm ?

Le coin polyuréthane aimanté largeur 150 mm répond à un autre problème.

Version aimantée

À privilégier lorsque :

la protection est correctement dimensionnée mais difficile à maintenir sur une charge métallique pendant la préparation.

Version flexible

À privilégier lorsque :

la forme de la charge rend l’appui d’une protection rigide moins satisfaisant.

Il ne faut donc pas chercher la version possédant « le plus de fonctions ».

Il faut choisir celle qui répond à la difficulté réelle de la manutention.

Quand passer au flexible 245 mm ?

Le coin polyuréthane flexible largeur 245 mm constitue la dimension flexible supérieure actuellement proposée.

Il est annoncé pour :

• une sangle plate jusqu’à 240 mm ;
• une élingue ronde jusqu’à 8 tonnes ;
• dimensions A 250 / B 30 / C 280 / D 60 / E 90 mm ;
• poids 2,2 kg.

Il faut passer à la protection supérieure lorsque les possibilités du 150 mm ne permettent plus au textile de travailler correctement.

Ne jamais conserver artificiellement le 150 mm en :

• pliant une sangle trop large ;
• comprimant ses bords ;
• acceptant un débordement ;
• forçant son introduction.

Coin flexible ou fourreau polyuréthane ?

Le coin flexible reste principalement une protection localisée.

Lorsque la zone de risque s’étend sur une longueur importante, un fourreau peut devenir plus pertinent.

Le fourreau polyuréthane 1 face protège la face exposée de la sangle ou de l’élingue et existe dans différentes largeurs et longueurs.

Le fourreau polyuréthane 2 faces protège deux faces et est proposé pour des sangles allant de 30 à 300 mm selon les variantes actuelles.

Le critère de choix devient donc :

forme du risque + longueur exposée + nombre de faces concernées.

Domaines d’utilisation

Le coin polyuréthane flexible 150 mm est particulièrement pertinent pour les professionnels confrontés à des charges de géométrie moins régulière en :

• maintenance industrielle ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• mécanique lourde ;
• fabrication de machines ;
• montage industriel ;
• préfabrication ;
• BTP ;
• manutention de châssis ;
• manutention de bâtis ;
• levage de profils ;
• manutention de cadres ;
• manutention d’ensembles mécano-soudés.

La gamme de protections Weiss est plus largement destinée aux professionnels de l’industrie, du BTP, de la maintenance, de la logistique, de la chaudronnerie, de la métallerie et de la manutention lourde.

Avantages concrets

Adaptation à certaines géométries moins régulières

La construction flexible permet de mieux accompagner certains rayons, profils et formes pour lesquels un coin rigide est moins adapté.

Sangle plate largeur 150 mm

La référence permet l’utilisation d’une sangle plate de 150 mm tout en conservant sa largeur utile lorsque la configuration est correcte.

Élingue ronde jusqu’à 5 tonnes

La protection est également annoncée pour une élingue ronde jusqu’à 5 tonnes, sans modifier sa CMU réelle.

Protection localisée

Le coin permet de cibler un point d’appui précis sans ajouter une protection longue lorsque seule une zone particulière est concernée.

Même enveloppe dimensionnelle que la version standard

La flexibilité apporte une fonction différente sans modifier les principales capacités annoncées de la largeur 150 mm.

Limites d’utilisation et points de vigilance

Ne pas poursuivre l’opération lorsque :

• la sangle dépasse 150 mm de largeur ;
• l’élingue ronde dépasse la compatibilité annoncée jusqu’à 5 tonnes ;
• la protection se déforme au point de pincer le textile ;
• la sangle se replie ;
• l’élingue ronde déborde ;
• la protection ne couvre plus la zone agressive ;
• le coin glisse ;
• une partie du textile travaille directement sur l’arête ;
• la prise d’assiette déplace l’élingue hors de la protection.

La protection ne permet jamais de compenser :

• une surcharge ;
• une CMU insuffisante ;
• un mauvais mode de prise ;
• un angle β défavorable ;
• un centre de gravité mal maîtrisé ;
• une mauvaise répartition des efforts ;
• une charge instable ;
• un mauvais point de prise ;
• une élingue déjà endommagée.

Température et environnement chimique

La fiche actuelle de la référence 10150CPLF ne fournit pas de plage spécifique de température ni de tableau de compatibilité chimique.

Il ne faut donc pas extrapoler une valeur à partir d’un autre produit en polyuréthane.

En environnement particulier, vérifier la compatibilité de l’ensemble :

élingue + protection + charge + température + produit chimique éventuel.

Contrôle avant utilisation

• Vérifier la référence 10150CPLF.
• Confirmer que la sangle plate respecte la largeur de 150 mm.
• Confirmer que l’élingue ronde reste dans la compatibilité annoncée jusqu’à 5 tonnes.
• Vérifier l’identification et la CMU de l’élingue.
• Examiner le corps en polyuréthane.
• Rechercher fissures, coupures, entailles, arrachements ou usure importante.
• Vérifier que la protection conserve une souplesse et une géométrie permettant un appui correct.
• Examiner toute la sangle ou toute la gaine de l’élingue ronde.
• Identifier les arêtes, rayons et surfaces agressives.
• Vérifier que toute la zone concernée est couverte.
• Positionner correctement le textile.
• Vérifier que la sangle reste à plat.
• Contrôler les deux bords d’une sangle large.
• Vérifier que l’élingue ronde reste centrée.
• Appliquer progressivement une légère tension.
• Observer la forme réellement prise par la protection.
• Vérifier l’absence de pincement.
• Vérifier l’absence de glissement.
• Contrôler l’assiette et le centre de gravité de la charge.
• Confirmer qu’aucune partie du textile ne touche directement la zone agressive.
• Arrêter la manœuvre si la géométrie évolue défavorablement.
• Écarter toute protection dont l’état ou le comportement suscite un doute.

Aucun seuil dimensionnel de mise au rebut ne doit être improvisé. Une détérioration susceptible d’altérer la fonction de protection impose son retrait et son examen avant réutilisation.

Compléter et approfondir la configuration

Pour comparer, compléter et sécuriser le choix :

• Coin de protection polyuréthane standard largeur 150 mm
• Coin de protection polyuréthane aimanté largeur 150 mm
• Coin de protection polyuréthane flexible largeur 245 mm
• Protections contre les angles vifs
• Sangles plates de levage EN 1492-1
• Guide technique des sangles plates de levage EN 1492-1
• Élingues rondes de levage EN 1492-2
• Guide des élingues rondes de levage EN 1492-2
• Fourreau polyuréthane 1 face
• Fourreau polyuréthane 2 faces

FAQ

Pourquoi choisir le coin flexible 150 mm plutôt que la version standard ?

Lorsque la charge présente un rayon, un profil ou une géométrie irrégulière, la version flexible peut mieux accompagner la forme de la zone protégée. Si l’arête est régulière et que la version standard prend correctement appui, le coin standard reste suffisant.

Le coin flexible 150 mm permet-il automatiquement de lever 5 tonnes ?

Non. Les 5 tonnes correspondent à la compatibilité annoncée avec l’élingue ronde. La capacité réelle du levage dépend toujours de la CMU de l’élingue, du mode de prise, des angles, du centre de gravité et de la configuration réelle.

Quelle différence entre le coin flexible et le coin aimanté 150 mm ?

La version flexible répond principalement à un problème de forme ou de géométrie de la charge. La version aimantée répond à un problème de maintien de la protection sur une structure métallique avant la mise sous tension.

Conclusion

Le coin de protection polyuréthane flexible 150 mm est destiné aux opérations utilisant une sangle plate largeur 150 mm ou une élingue ronde jusqu’à 5 tonnes lorsque la charge présente une forme, un rayon ou une géométrie moins adaptée à une protection rigide.

Sa différence avec les autres versions 150 mm est très claire :

standard = géométrie régulière
aimanté = maintien sur structure métallique
flexible = adaptation à la forme.

La flexibilité ne dispense cependant jamais du contrôle de l’interface.

Après mise sous tension, il faut vérifier :

forme du coin → position du textile → largeur réellement déployée → absence de pincement → couverture de la zone agressive → stabilité de la charge.

Le choix correct repose donc sur quatre critères :

bonne dimension → géométrie adaptée → textile correctement positionné → contrôle sous tension.
