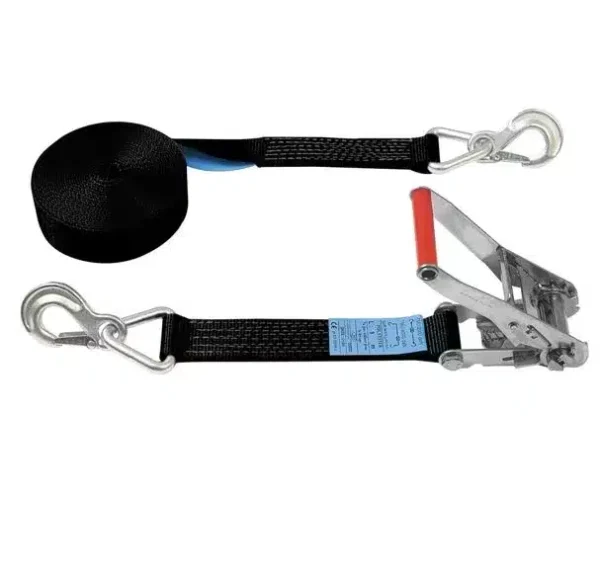

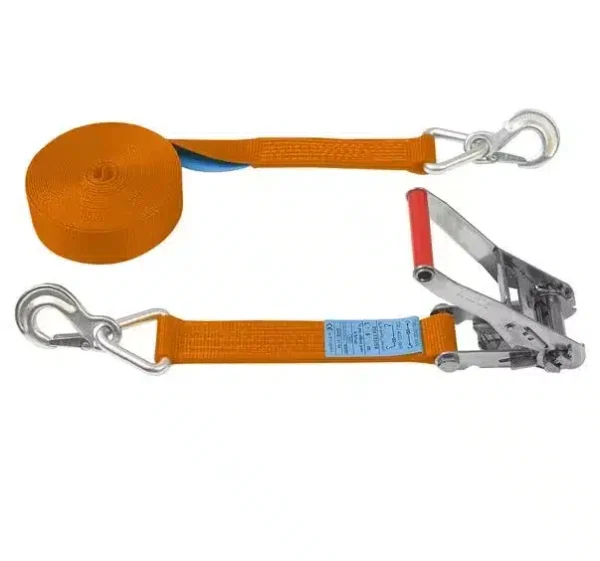

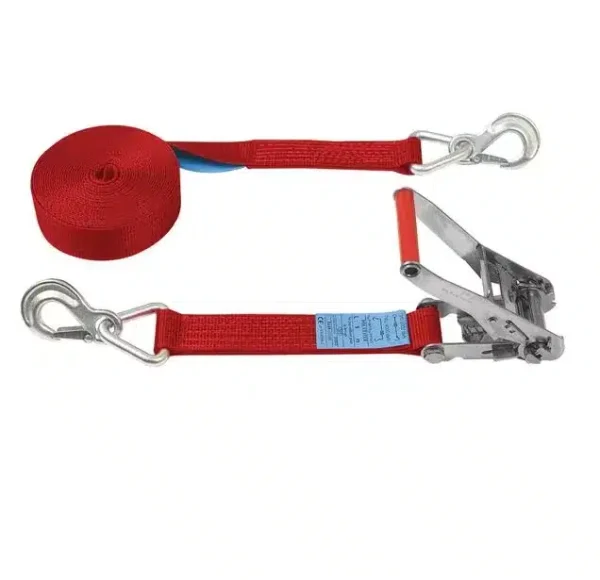

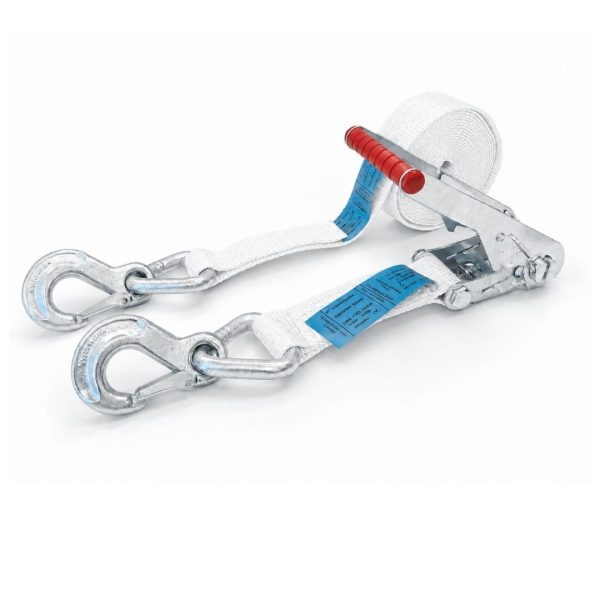

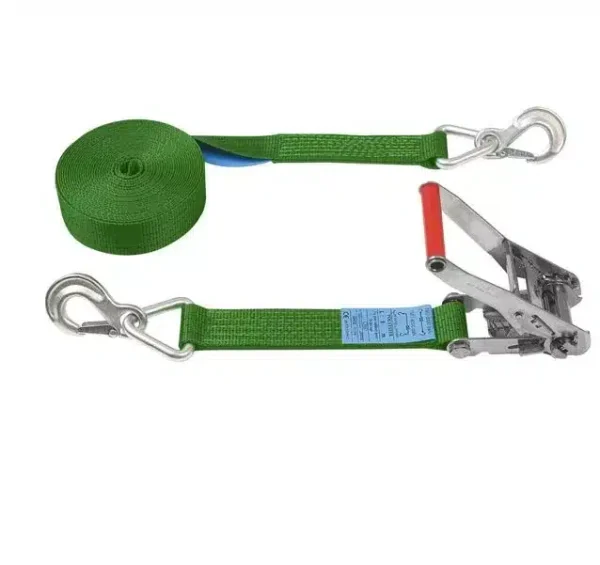

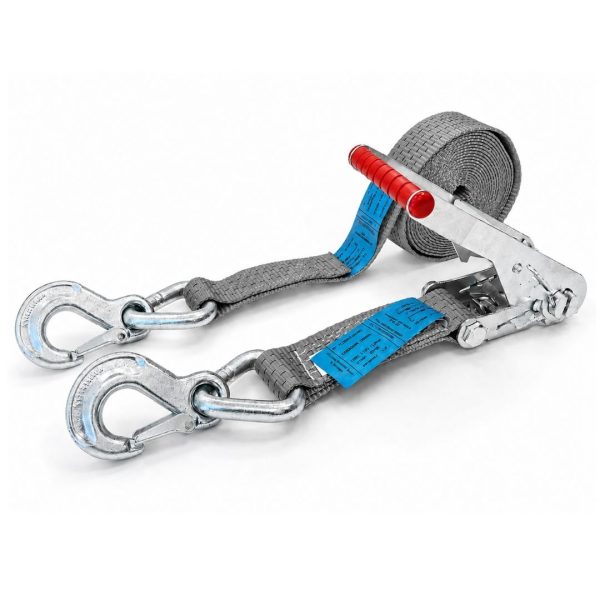

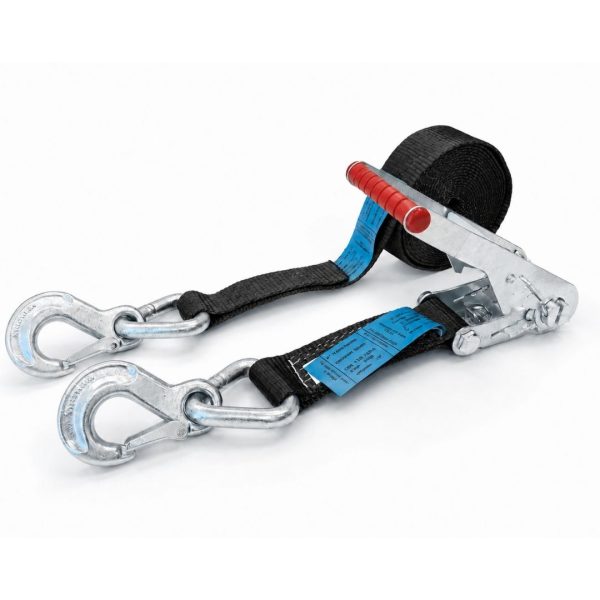

Sangle d’arrimage 50 mm 6T avec crochets à linguet – EN 12195-2

Cette sangle d’arrimage 50 mm est destinée aux professionnels qui recherchent une configuration 2 parties avec une terminaison limitant le risque de décrochage accidentel. Ses crochets à linguet conviennent aux points d’ancrage compatibles sur camions, plateaux, semi-remorques et véhicules industriels.

La désignation « 6T » correspond à la résistance à la rupture de la sangle textile. Pour dimensionner l’arrimage, les valeurs à retenir sont la LC 2 000 daN en arrimage direct et la STF 400 daN en arrimage par frottement.

Depuis 1650, Corderie Weiss propose et fournit des équipements d’arrimage adaptés aux contraintes réelles du transport, de la logistique, du BTP et de l’industrie.

Choisir cette sangle d’arrimage 50 mm à crochets à linguet

Cette configuration doit être retenue lorsque le point d’ancrage permet au crochet de prendre correctement sa position de travail et qu’un linguet de fermeture apporte une sécurité utile pendant la mise en place ou l’exploitation du système.

Elle est notamment pertinente lorsque :

• le chargement est transporté sur camion, plateau ou semi-remorque ;
• les points d’ancrage sont compatibles avec la forme et l’ouverture du crochet ;
• le risque de sortie accidentelle du crochet doit être limité ;
• les vibrations ou les variations temporaires de tension pourraient favoriser un décrochage ;
• une LC de 2 000 daN couvre le besoin déterminé par le calcul d’arrimage ;
• une STF de 400 daN est adaptée à la méthode d’arrimage par frottement envisagée ;
• une sangle 50 mm professionnelle, disponible dans plusieurs longueurs et couleurs, est nécessaire.

Le linguet ne compense jamais un crochet mal positionné. Le crochet doit porter sur la zone prévue pour reprendre l’effort, sans appui sur sa pointe, sur le linguet ou sur une arête du point d’ancrage.

Quelle terminaison choisir ?

Le linguet sécurise la fermeture, pas la résistance du crochet

Le linguet sert à limiter la sortie involontaire du crochet lorsque celui-ci est correctement engagé. Il ne constitue pas une pièce porteuse.

Avant la mise sous tension, vérifier que :

• le linguet revient librement en position fermée ;
• le point d’ancrage est entièrement engagé dans le crochet ;
• la traction aligne correctement le crochet ;
• le crochet ne travaille ni de travers ni en appui latéral ;
• aucune partie du point d’ancrage ne sollicite directement le linguet ;
• le crochet ne peut pas se retourner ou se dégager lors de la tension.

Si le crochet ne trouve pas une position de travail naturelle, il faut sélectionner une autre terminaison plutôt que forcer le montage.

6 tonnes : ne pas confondre rupture textile et capacité d’arrimage

L’appellation « sangle 6 tonnes » peut être mal interprétée. Elle ne signifie pas que le système peut retenir directement une charge de six tonnes dans toutes les configurations.

Les valeurs doivent être distinguées :

La LC 2 000 daN est la capacité d’arrimage utilisable du système en traction directe. La résistance à la rupture de 6 000 daN ne doit jamais être utilisée comme valeur de dimensionnement.

La valeur de 4 000 daN en tension double ne transforme pas non plus la sangle en système de LC directe 4 000 daN. Elle ne peut être retenue que dans la configuration de montage correspondante.

Caractéristiques techniques

La couleur de la sangle ne définit pas sa capacité. Seules les informations portées sur l’étiquette permettent d’identifier la LC, la STF, la matière, la longueur et la traçabilité du système.

LC 2 000 daN ou STF 400 daN : quelle valeur utiliser ?

En arrimage direct

En arrimage direct, la sangle est reliée entre la charge et les points d’ancrage du véhicule afin de reprendre directement les efforts susceptibles de provoquer un déplacement.

La donnée principale est alors la LC 2 000 daN.

Le nombre de systèmes nécessaires ne peut pas être déterminé uniquement à partir de la masse du chargement. Le dimensionnement doit également intégrer :

• le centre de gravité ;
• la stabilité de la charge ;
• les efforts longitudinaux et transversaux ;
• les angles verticaux et horizontaux des sangles ;
• la direction de retenue recherchée ;
• la résistance des points d’ancrage ;
• le nombre de systèmes installés ;
• le calage ou le blocage existant ;
• la géométrie complète du montage.

Le calcul des forces de retenue relève de la méthode applicable à l’arrimage des charges, notamment de l’EN 12195-1.

En arrimage par frottement

En arrimage couvrant, la sangle passe au-dessus de la charge afin de la plaquer contre le plateau. L’augmentation de la pression améliore les forces de frottement entre le chargement et le support.

La donnée déterminante devient alors la STF 400 daN.

L’efficacité réelle dépend également :

• du coefficient de frottement entre la charge et le plateau ;
• de la présence éventuelle de tapis antiglisse ;
• de l’angle vertical de la sangle ;
• de la répartition de la tension ;
• du tassement possible du chargement ;
• du nombre de systèmes utilisés ;
• du calage et de la stabilité initiale.

Une LC élevée ne garantit pas une forte tension de plaquage. Lorsque le calcul impose une STF supérieure, il faut sélectionner une sangle conçue pour générer davantage de tension plutôt que forcer le tendeur.

SHF 50 daN : aucune rallonge sur le tendeur

La STF est obtenue dans les conditions normalisées avec une force manuelle SHF de 50 daN appliquée sur la poignée du tendeur.

Il est interdit d’utiliser :

• une barre ;
• un tube ;
• un levier ;
• une rallonge improvisée ;
• tout autre dispositif destiné à augmenter artificiellement l’effort.

Si la tension obtenue est insuffisante, il faut changer de système ou revoir la méthode d’arrimage.

Avantages concrets de cette configuration

Limitation du risque de décrochage

Le linguet maintient l’ouverture du crochet fermée lorsque celui-ci est correctement engagé. Cette configuration est utile pendant la pose et lorsque des vibrations ou une baisse momentanée de tension pourraient favoriser la sortie d’un crochet ouvert.

Format 50 mm adapté au transport professionnel

La largeur 50 mm constitue un format courant pour les véhicules industriels. Elle offre un compromis efficace entre capacité d’arrimage, maniabilité, encombrement et disponibilité des terminaisons.

Longueurs adaptées au véhicule et au chargement

Les longueurs proposées de 2 à 15 mètres permettent d’adapter la sangle au parcours réel entre les points d’ancrage.

Une sangle trop courte peut empêcher le montage ou limiter l’engagement correct du textile dans le tendeur. Une sangle inutilement longue augmente l’excédent à ranger et peut compliquer la mise en place.

Repérage visuel des équipements

Les différents coloris peuvent servir à organiser un parc de sangles par véhicule, équipe, longueur ou affectation interne.

Ce repérage visuel ne remplace jamais la lecture de l’étiquette. Deux sangles de même couleur peuvent présenter des capacités ou des caractéristiques différentes.

Domaines d’utilisation

Cette sangle d’arrimage 50 mm 6T avec crochets à linguet peut notamment être utilisée pour :

• le transport routier professionnel ;
• les poids lourds et véhicules industriels ;
• les plateaux et semi-remorques ;
• les remorques professionnelles ;
• les activités de transport et de logistique ;
• les chantiers de bâtiment et de travaux publics ;
• le transport de matériels et d’équipements ;
• les chargements palettisés ;
• les caisses et éléments industriels ;
• les opérations de maintenance nécessitant le transport de matériel.

Ces exemples ne valident pas automatiquement le choix du produit. La charge, la méthode d’arrimage, les points d’ancrage, les angles, la STF nécessaire et les contraintes de transport doivent être examinés pour chaque chargement.

Limites d’utilisation et points de vigilance

Cette sangle ne doit pas être utilisée lorsque :

• la LC 2 000 daN est insuffisante selon le calcul d’arrimage ;
• la STF 400 daN ne permet pas d’obtenir le plaquage nécessaire ;
• le crochet ne porte pas correctement dans le point d’ancrage ;
• le point d’ancrage sollicite la pointe ou le linguet ;
• le montage impose une traction latérale anormale sur le crochet ;
• la sangle passe sur une arête vive sans protection adaptée ;
• le chargement présente une température ou une exposition chimique incompatible avec le polyester ;
• le tendeur ne peut pas être positionné et verrouillé correctement ;
• la charge exige un système plus rigide ou plus adapté, notamment une chaîne d’arrimage.

Pour certaines machines, pièces métalliques lourdes, éléments en béton ou charges présentant des arêtes franches, un système d’arrimage par chaîne conforme à l’EN 12195-3 peut être plus approprié qu’une sangle textile.

Protection contre les arêtes et l’abrasion

Le polyester ne doit jamais travailler directement sur une arête susceptible de couper, entailler ou user les fibres.

Prévoir une protection adaptée sur :

• les pièces métalliques ;
• les profilés et tôles ;
• les éléments en béton ;
• les palettes agressives ;
• les angles de caisses ;
• les machines ;
• les matériaux abrasifs ;
• les zones de contact avec le véhicule.

Une protection d’angle ne sert pas uniquement à préserver la marchandise. Elle protège les fibres porteuses, améliore le guidage de la sangle et limite la dégradation progressive du système pendant le transport.

Conformité EN 12195-2 et sécurité d’utilisation

Cette sangle est destinée à l’arrimage des charges sur véhicules routiers et répond à l’EN 12195-2 applicable aux systèmes d’arrimage textiles en fibres synthétiques.

Strictement interdite pour le levage

Une sangle d’arrimage EN 12195-2 n’est pas une élingue de levage.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• manutentionner une charge en hauteur ;
• retenir une charge suspendue ;
• remplacer une élingue textile EN 1492-1 ou EN 1492-2.

Contrôle avant chaque utilisation

Vérifier systématiquement :

• la présence et la lisibilité des étiquettes ;
• la correspondance entre les deux parties du système ;
• la valeur LC ;
• la valeur STF ;
• la longueur et la matière ;
• l’état des fibres porteuses ;
• l’absence de coupure, entaille ou déchirure ;
• l’absence d’abrasion importante ;
• l’état des coutures ;
• l’absence de brûlure ou de fusion ;
• l’absence de contamination chimique suspecte ;
• le fonctionnement du tendeur ;
• le verrouillage complet du cliquet ;
• l’absence de déformation ou de fissure des pièces métalliques ;
• l’état des crochets ;
• le fonctionnement libre des linguets ;
• la compatibilité avec les points d’ancrage.

Une sangle sans étiquette lisible ne permet plus de vérifier ses caractéristiques ni sa traçabilité. Elle doit être écartée du service.

Contrôle après la mise en route

La tension doit être vérifiée lorsque le chargement est susceptible de se tasser ou de se réorganiser pendant les premiers kilomètres.

Cette vigilance concerne notamment :

• le bois ;
• les palettes ;
• les matériaux empilés ;
• les big-bags ;
• les charges compressibles ;
• les chargements hétérogènes ;
• les éléments soumis aux vibrations.

Lors du desserrage, l’opérateur doit également anticiper un déplacement, un basculement ou une détente brutale de la charge.

Critères de mise au rebut

Retirer immédiatement la sangle du service en présence de :

• coupures ou entailles ;
• déchirures ;
• fibres porteuses rompues ;
• abrasion importante ;
• coutures ouvertes ou endommagées ;
• nœud sur la sangle ;
• brûlure, fusion ou durcissement du textile ;
• attaque chimique ou contamination non identifiée ;
• étiquette absente ou illisible ;
• crochet déformé, fissuré ou fortement corrodé ;
• linguet absent, grippé ou cassé ;
• tendeur déformé ou présentant un défaut de verrouillage ;
• réparation improvisée ;
• doute sur la capacité ou l’historique du système.

Une sangle nouée, recousue ou réparée sans procédure autorisée ne doit pas être remise en service.

Erreurs fréquentes à éviter

• Considérer « 6 tonnes » comme la capacité d’arrimage utilisable.
• Déterminer le nombre de sangles uniquement à partir du poids de la charge.
• Utiliser la LC pour dimensionner un arrimage par frottement sans regarder la STF.
• Choisir un crochet parce qu’il entre dans l’ancrage, sans vérifier sa portée réelle.
• Faire travailler le crochet sur sa pointe ou son linguet.
• Forcer le tendeur avec une rallonge.
• Utiliser une sangle vrillée, nouée ou sans étiquette.
• Laisser le textile frotter sur une arête non protégée.
• Mélanger des systèmes présentant des comportements différents sans étude du montage.
• Utiliser une sangle d’arrimage pour une opération de levage.

Parcours de choix Weiss

Comparer les configurations 50 mm

Consultez la gamme de sangles d’arrimage 50 mm pour poids lourds pour comparer les capacités LC, les valeurs STF, les tendeurs et les différentes terminaisons disponibles.

Choisir une autre terminaison 6T

Selon les points d’ancrage du véhicule, comparez cette version avec la sangle 50 mm 6T à crochets doigt unique, la sangle 50 mm 6T à crochets plats avec linguet ou la sangle 50 mm 6T avec anneaux plats triangulaires.

Augmenter la capacité d’arrimage

Lorsque le calcul impose une LC supérieure à 2 000 daN, consultez les sangles d’arrimage 50 mm 7,5T – LC 2 500 daN.

Renforcer la tension de plaquage

Pour un arrimage par frottement nécessitant une STF plus élevée, comparez les sangles 50 mm à forte tension, les modèles à tension démultipliée et les systèmes équipés d’un tendeur adapté.

Protéger le système complet

Ajoutez des protections de coins, cornières et passants dès que la sangle rencontre un angle, une surface abrasive ou une zone de frottement.

Vérifier la méthode d’arrimage

Consultez le guide Weiss Arrimage : normes, technique et utilisation pour approfondir la lecture des marquages LC, STF et SHF, l’arrimage direct, l’arrimage par frottement, les contrôles et les critères de réforme.

Passer à une chaîne d’arrimage

Pour les charges métalliques très lourdes, les engins ou les configurations atteignant les limites du textile, consultez les tendeurs et chaînes d’arrimage conformes à l’EN 12195-3.

FAQ

À quoi correspondent les 6 tonnes indiquées dans le nom du produit ?

Les 6 tonnes correspondent à la résistance à la rupture de la sangle textile avant confection. La capacité d’arrimage utilisable du système est de 2 000 daN en traction directe. Le dimensionnement doit donc être réalisé à partir de la LC et non de la résistance à la rupture.

Le linguet permet-il d’utiliser le crochet sur n’importe quel point d’ancrage ?

Non. Le linguet limite le risque de sortie accidentelle, mais il ne corrige pas une incompatibilité de forme ou de dimension. Le crochet doit porter correctement dans le point d’ancrage, sans effort sur la pointe, le linguet ou le côté du crochet.

Cette sangle convient-elle à l’arrimage par frottement ?

Oui, sous réserve que sa STF de 400 daN soit adaptée au calcul. L’efficacité dépend également du coefficient de frottement, de l’angle de la sangle, du nombre de systèmes, du calage et de la stabilité du chargement.

Une sangle 50 mm professionnelle pour les ancrages nécessitant un linguet

Cette sangle d’arrimage 50 mm 6T associe une LC de 2 000 daN, une STF de 400 daN, un tendeur à cliquet standard et des crochets à linguet de sécurité.

Elle constitue une solution cohérente lorsque les points d’ancrage acceptent cette terminaison et que le dimensionnement confirme la capacité nécessaire. Sélectionnez la longueur et le coloris adaptés au véhicule, puis complétez l’installation avec les protections et accessoires correspondant au chargement.

Pour une configuration particulière, une capacité supérieure ou un doute sur la compatibilité des crochets, l’équipe Weiss peut vous orienter vers la terminaison et le système d’arrimage les plus adaptés.
