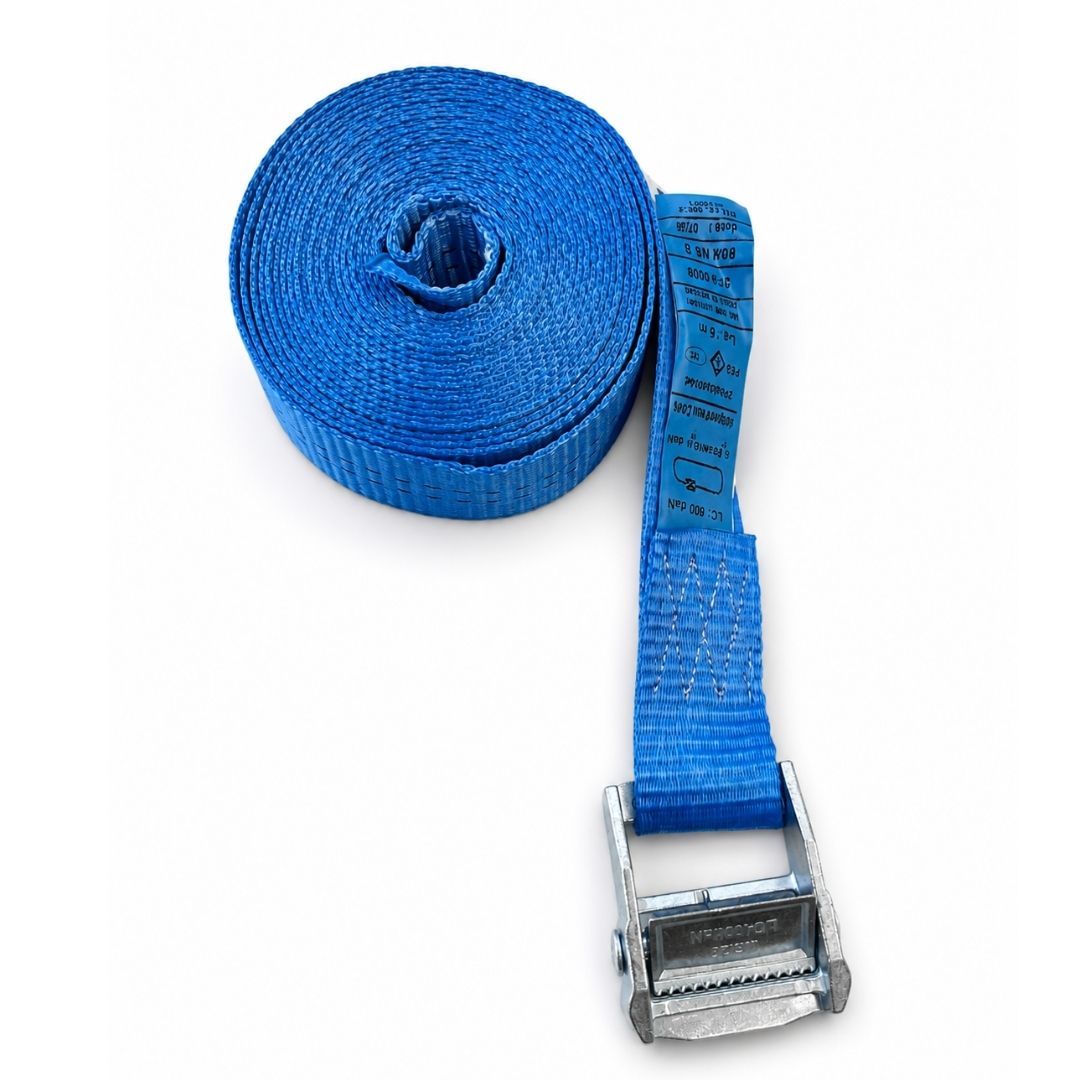

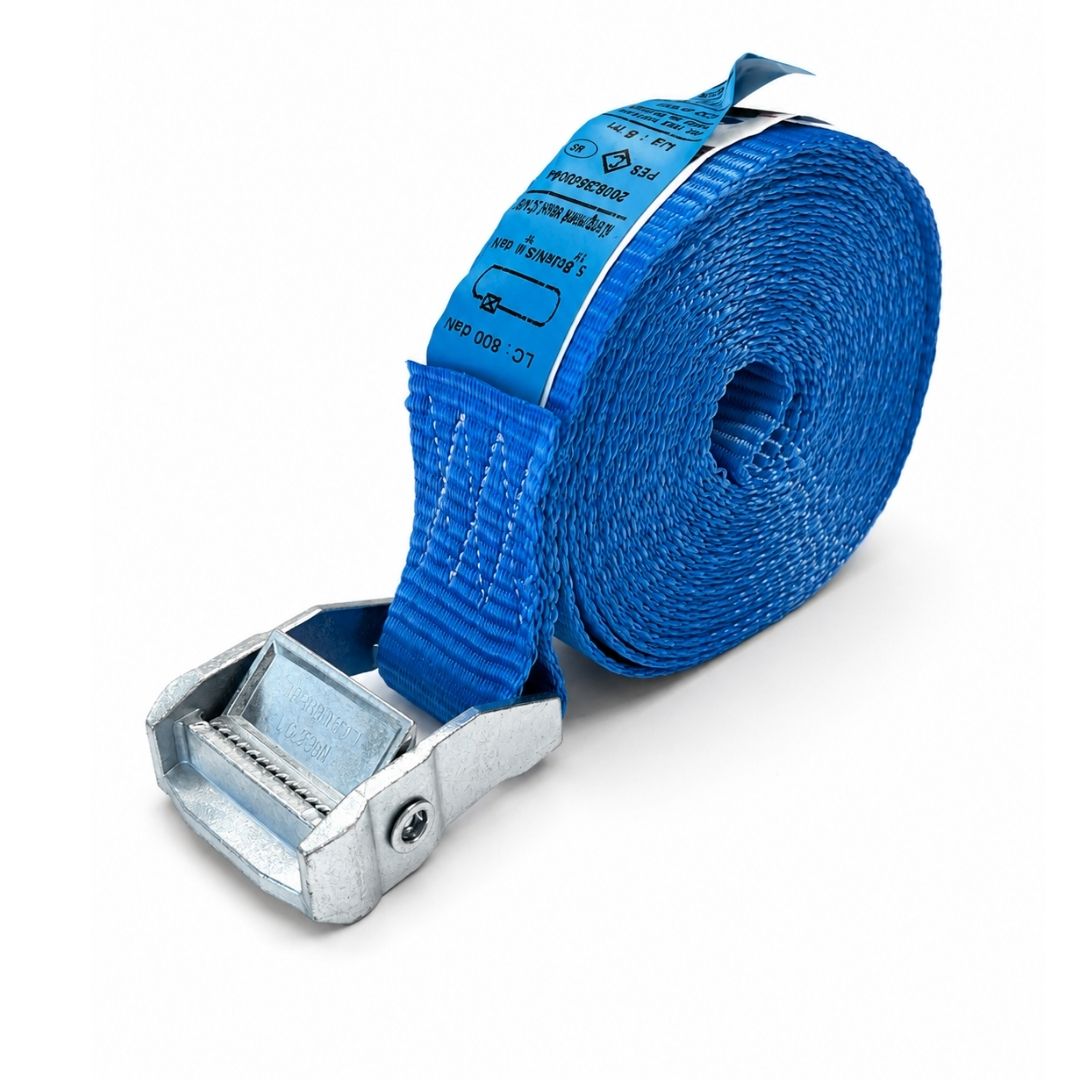

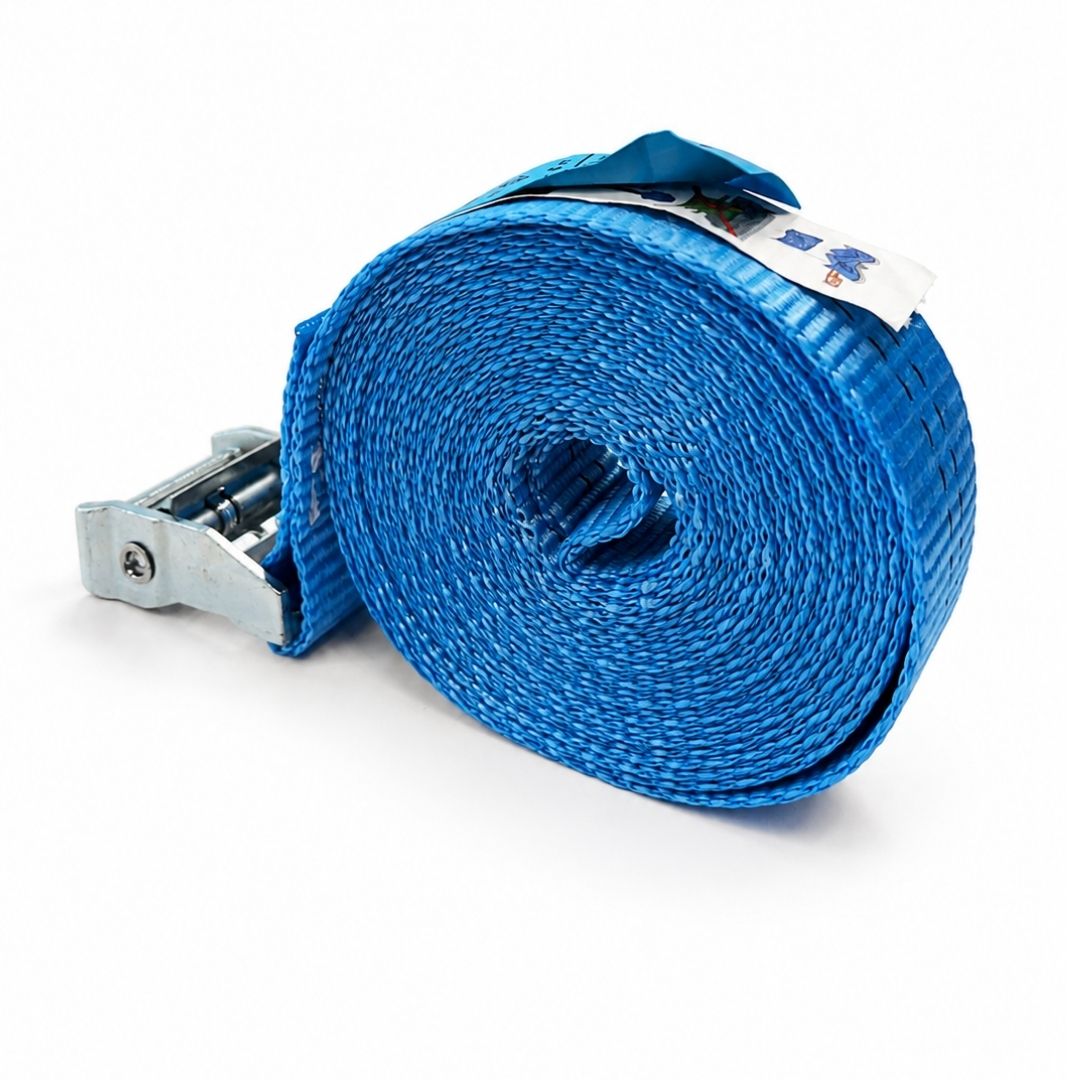

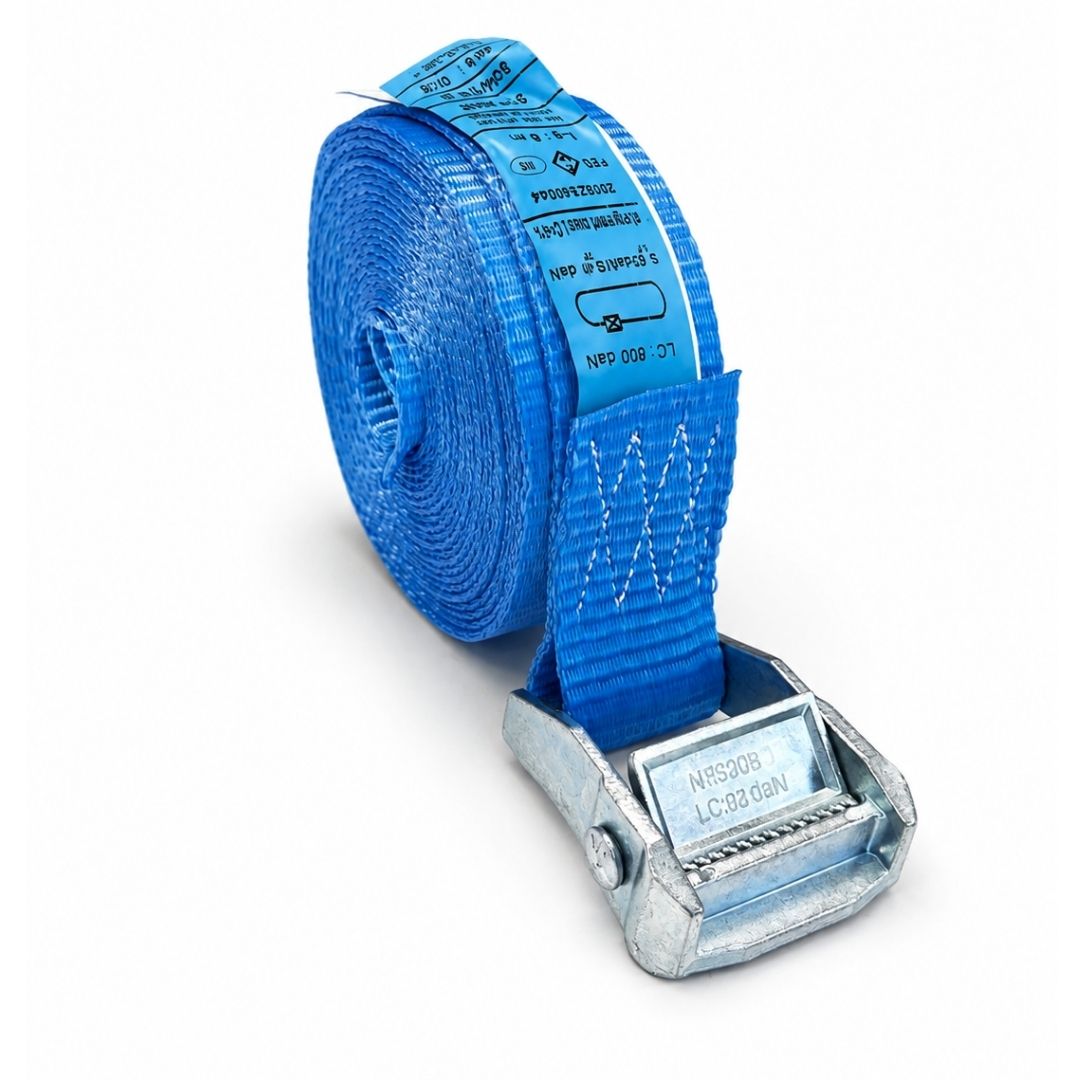

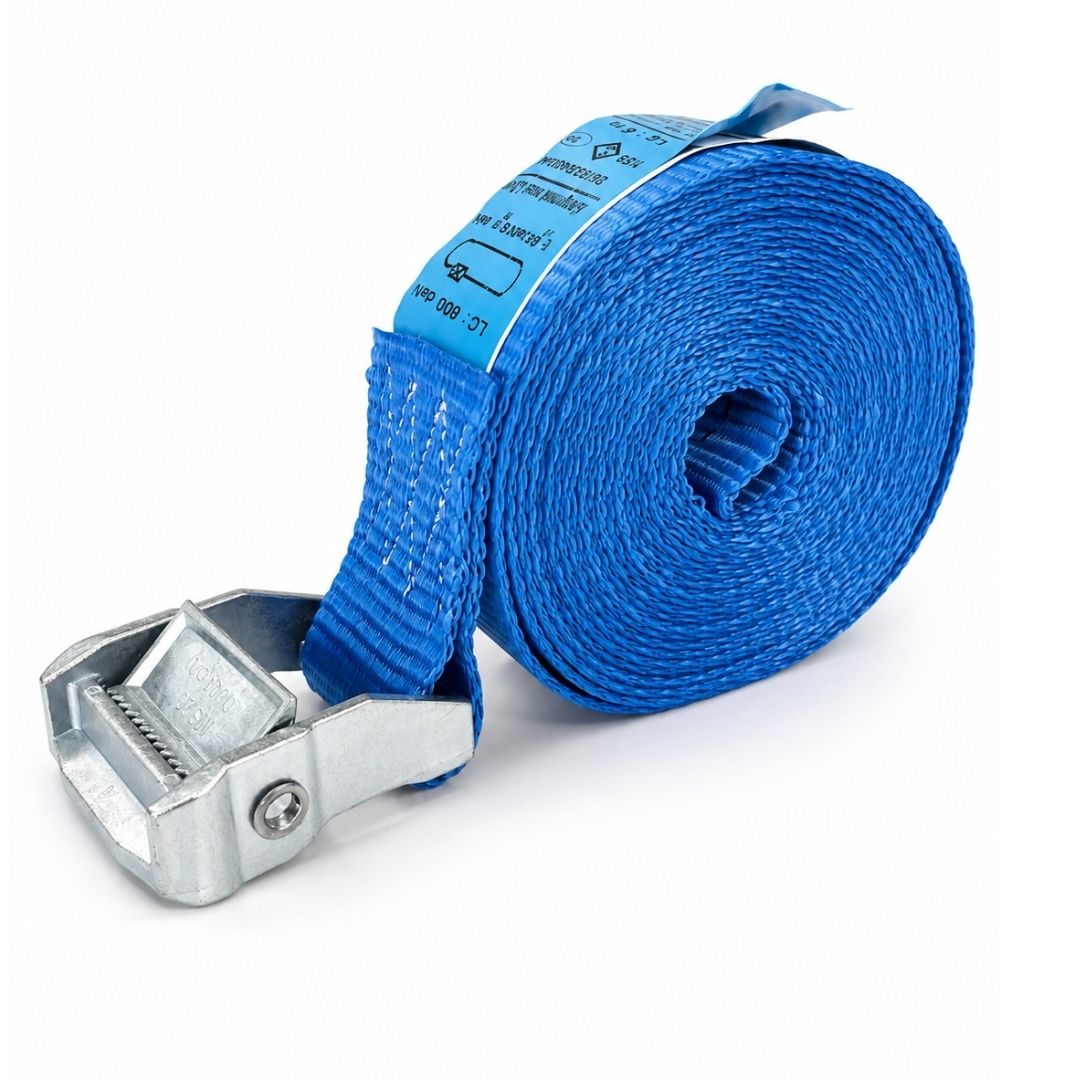

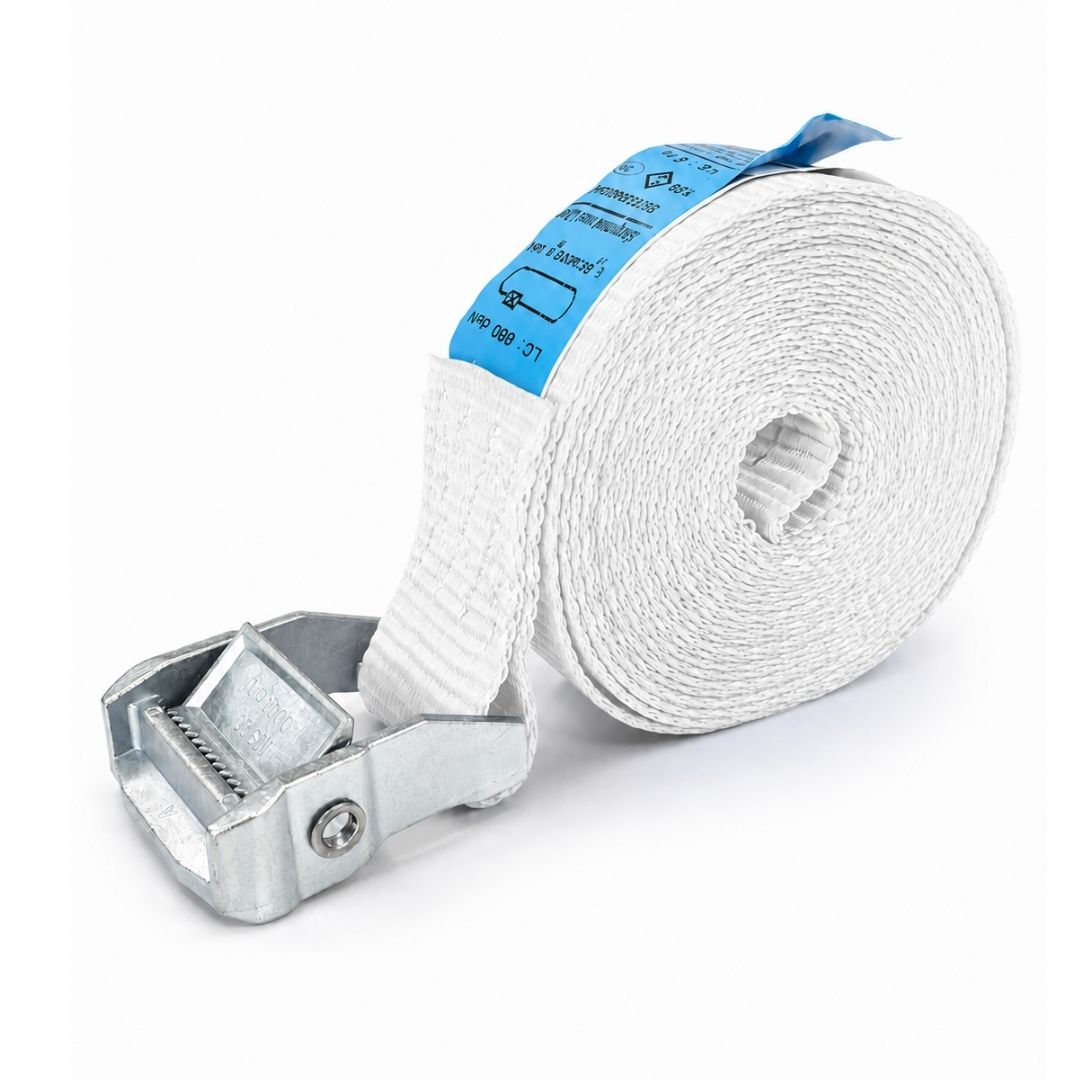

Sangle d’arrimage 35 mm type ceinture avec boucle à came – LC 400 daN

Cette sangle d’arrimage 35 mm en 1 partie est conçue pour le cerclage, le regroupement et le maintien rapide de charges qui ne nécessitent pas la puissance d’un tendeur à cliquet. Sa boucle à came permet un serrage manuel immédiat, avec une tension limitée qui réduit le risque d’écrasement des colis, bacs ou équipements sensibles.

Avec une LC de 400 daN, une capacité annoncée de 800 daN en tension double et une STF de 40 daN, elle répond aux besoins des artisans, techniciens, services de maintenance, collectivités et professionnels de la logistique légère.

Cette configuration type ceinture maintient les éléments entourés par la sangle. Elle ne doit pas être confondue avec une sangle en 2 parties destinée à relier directement une charge aux points d’ancrage du véhicule.

Choisir une sangle 35 mm à boucle à came

Cette version est adaptée lorsque le besoin principal consiste à :

• entourer directement une caisse, un bac ou un colis ;
• regrouper plusieurs pièces ou équipements ;
• maintenir un ensemble déjà stable et correctement calé ;
• limiter la pression exercée sur une charge sensible ;
• effectuer des serrages et desserrages fréquents ;
• disposer d’un système plus compact qu’un tendeur à cliquet ;
• éviter une tension mécanique inutilement élevée.

La boucle à came est particulièrement pertinente lorsque la rapidité de manipulation prime sur la force de pré-tension.

Elle doit en revanche être écartée lorsque le maintien de la charge dépend principalement d’une forte pression verticale sur le plancher, lorsque la charge est lourde ou instable, ou lorsque les efforts de transport exigent un système plus capacitaire.

Tableau d’aide au choix

Boucle à came ou tendeur à cliquet ?

La boucle à came et le tendeur à cliquet ne répondent pas au même besoin.

La boucle à came bloque la sangle après une traction manuelle sur son extrémité libre. Elle ne procure pas la démultiplication mécanique d’un cliquet. Sa tension reste donc nettement plus faible.

Dans la gamme Weiss 35 mm :

La STF de 40 daN constitue un avantage lorsque la marchandise ne supporte pas une pression importante. Elle devient en revanche une limite lorsque l’efficacité de l’arrimage repose sur la force de plaquage de la charge sur le plancher.

Choisir la boucle à came lorsque :

• la charge est légère, stable ou correctement calée ;
• le serrage doit rester modéré ;
• le risque principal est l’ouverture ou la dispersion d’un ensemble ;
• la manipulation doit être rapide ;
• un cliquet serait trop encombrant ou trop puissant ;
• la sangle est utilisée pour organiser ou maintenir du matériel.

Choisir un tendeur à cliquet lorsque :

• une tension initiale plus importante est nécessaire ;
• la charge doit être fortement plaquée sur son support ;
• l’arrimage par frottement constitue la méthode principale ;
• la charge est plus exigeante ;
• le transport génère des efforts supérieurs ;
• le calcul impose une STF plus élevée.

La largeur identique de 35 mm ne rend pas les deux systèmes équivalents. Le type de tendeur, la LC, la STF et la configuration complète doivent être considérés ensemble.

Configuration 1 partie type ceinture

Cette sangle est constituée d’un seul brin textile solidaire de la boucle à came.

Pour la mettre en place :

1. entourer la charge ou l’ensemble à maintenir ;
2. engager l’extrémité libre dans la boucle ;
3. tirer manuellement sur la sangle ;
4. vérifier que la came bloque correctement le textile ;
5. immobiliser l’excédent de longueur avant le transport.

Cette configuration est adaptée au cerclage périphérique. Elle permet notamment de maintenir ensemble plusieurs éléments ou de solidariser une charge avec un support lorsque le passage de la sangle autour de l’ensemble est mécaniquement fiable.

Ce que réalise le cerclage

Le cerclage peut :

• empêcher l’ouverture d’un contenant ;
• limiter la dispersion de plusieurs éléments ;
• maintenir des pièces groupées ;
• solidariser un équipement avec un support ;
• réduire les mouvements internes d’un ensemble ;
• faciliter la manutention d’une charge conditionnée.

Ce que le cerclage ne garantit pas

Une charge cerclée peut encore :

• glisser sur le plancher ;
• basculer ;
• se déplacer vers l’avant ;
• se déplacer latéralement ;
• quitter son support ;
• heurter les parois du véhicule.

Le fait d’entourer une caisse avec une sangle ne signifie pas que cette caisse est arrimée au véhicule.

Lorsque la charge doit être reliée à des anneaux, rails ou points d’ancrage distincts, une sangle en 2 parties équipée de crochets compatibles est généralement plus appropriée.

LC 400 daN : bien interpréter la capacité

La LC, ou Lashing Capacity, correspond à la capacité d’arrimage du système dans la configuration définie par son marquage.

Pour cette sangle :

La LC de 400 daN ne correspond pas :

• à une charge maximale de 400 kg ;
• à une CMU de levage ;
• à une résistance à la rupture utilisable ;
• à la force appliquée par la boucle ;
• à la résistance du support ou des points d’ancrage.

La capacité nécessaire dépend notamment :

• de la masse réelle de la charge ;
• de son centre de gravité ;
• de sa stabilité ;
• du risque de glissement ;
• du risque de basculement ;
• du coefficient de frottement ;
• du calage ;
• de la méthode d’arrimage ;
• du cheminement de la sangle ;
• de la résistance du support ;
• des efforts prévisibles pendant le transport.

La LC ne doit jamais être convertie directement en masse transportable.

Que signifie 800 daN en tension double ?

La valeur de 800 daN correspond à une configuration dans laquelle deux brins porteurs participent effectivement à la reprise de l’effort.

Cette indication ne signifie pas qu’une charge de 800 kg peut être sécurisée automatiquement avec une seule sangle.

Pour bénéficier d’une configuration à deux brins porteurs :

• les deux parties de la sangle doivent reprendre réellement l’effort ;
• le passage autour de la charge ou du support doit être cohérent ;
• les zones d’appui doivent résister à l’effort ;
• la sangle ne doit pas être pincée ou cisaillée ;
• la charge doit rester stable ;
• le montage doit correspondre aux indications de marquage et d’utilisation.

La mention « tension double » ne doit pas être appliquée à une pose improvisée ou à un simple passage de sangle ne travaillant pas correctement en boucle.

STF 40 daN : conséquence pratique

La STF, ou Standard Tension Force, correspond à la force de tension résiduelle obtenue dans la sangle après actionnement du système de tension dans les conditions de référence.

La STF de cette boucle à came 35 mm est de 40 daN.

Cette valeur confirme le positionnement du produit : serrage rapide et modéré, sans forte pré-tension.

Avantage sur les charges sensibles

Une STF limitée réduit le risque :

• d’écraser un carton ;
• de déformer un bac plastique ;
• d’endommager une caisse légère ;
• de marquer un élément peint ;
• de comprimer excessivement un équipement ;
• de détériorer un emballage fragile.

Cette tension modérée ne supprime pas le besoin de protections. Une sangle peut marquer ou endommager une charge même avec une faible STF si elle travaille sur une surface fragile ou sur une zone de contact étroite.

Limite en arrimage par frottement

En arrimage couvrant, la sangle passe au-dessus de la charge afin d’augmenter la pression sur le plancher et donc la force de frottement.

Dans cette méthode, la STF est une donnée déterminante.

Avec une STF de 40 daN, la contribution au plaquage reste limitée. Cette sangle n’est donc pas le choix prioritaire lorsque la sécurisation repose principalement sur une forte augmentation du frottement.

Selon la masse, le coefficient de frottement et la géométrie du chargement, le calcul pourrait conduire à utiliser un nombre élevé de sangles à boucle à came. Une sangle 35 mm à cliquet avec STF 250 daN sera alors généralement plus cohérente.

La LC de 400 daN ne doit jamais être utilisée à la place de la STF dans un calcul d’arrimage par frottement.

Caractéristiques techniques

Les autres informations techniques, notamment la matière textile et les éléments de traçabilité, doivent être relevées sur l’étiquette du produit livré.

L’étiquette reste la référence pour identifier le système en service.

Choisir la bonne longueur

La longueur doit être déterminée d’après :

• le périmètre de la charge ;
• la forme du matériel ;
• le passage autour du support ;
• la quantité nécessaire pour engager correctement la boucle ;
• la longueur libre permettant une traction manuelle ;
• l’excédent restant après serrage.

Une sangle trop courte ne permet pas une fermeture correcte.

Une sangle excessivement longue :

• ne renforce pas l’arrimage ;
• augmente le risque de vrillage ;
• ralentit la mise en place ;
• laisse un excédent important à immobiliser ;
• complique le rangement ;
• peut traîner au sol ou être entraînée dans une partie mobile.

Après serrage, l’extrémité libre doit être attachée. Elle ne doit pas flotter à l’extérieur du véhicule, traîner au sol ou pouvoir atteindre une roue, un arbre de transmission ou un élément mobile.

Avantages concrets en usage professionnel

Mise en place rapide

La boucle à came permet d’engager, serrer et libérer la sangle sans manipulation d’un mécanisme à cliquet.

Elle est adaptée aux opérations répétitives en atelier, dépôt, utilitaire ou véhicule d’intervention.

Serrage modéré

La tension manuelle limite les risques de sur-serrage sur les charges sensibles.

Ce fonctionnement est particulièrement utile pour les emballages, petits matériels et équipements qui ne supportent pas une forte compression.

Format compact

La boucle à came est plus légère et moins encombrante qu’un tendeur à cliquet.

La sangle se range facilement dans :

• un utilitaire ;
• une caisse d’intervention ;
• un bac logistique ;
• un atelier mobile ;
• un coffre de chantier ;
• un poste d’emballage.

Largeur de 35 mm

Le textile de 35 mm offre une surface d’appui plus importante qu’une sangle plus étroite.

Cette largeur peut améliorer la répartition de la pression, à condition que la sangle reste posée à plat et que la zone de contact soit adaptée.

Plusieurs longueurs disponibles

Les longueurs de 2 à 10 mètres permettent d’adapter la sangle aux dimensions réelles des charges sans imposer une longueur unique.

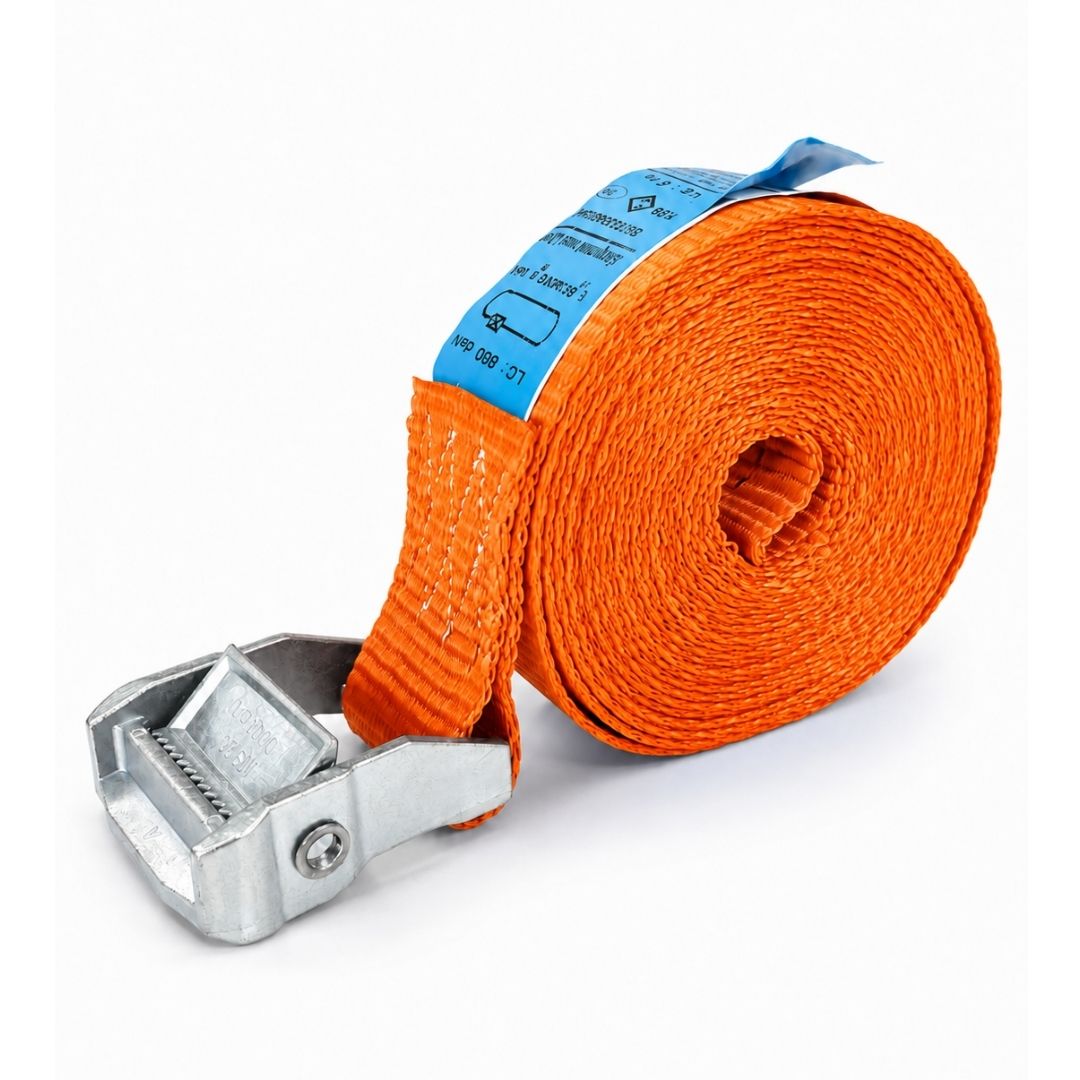

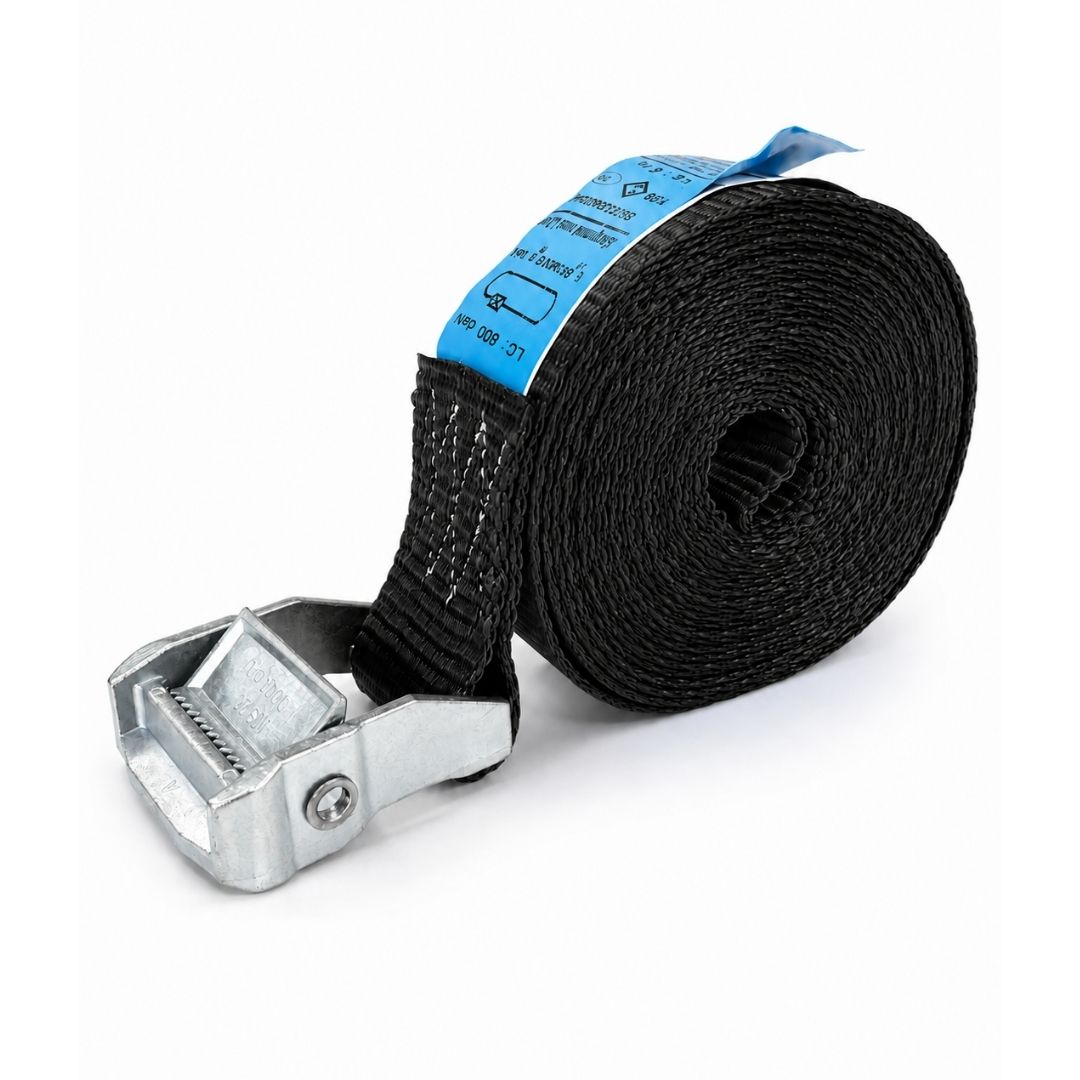

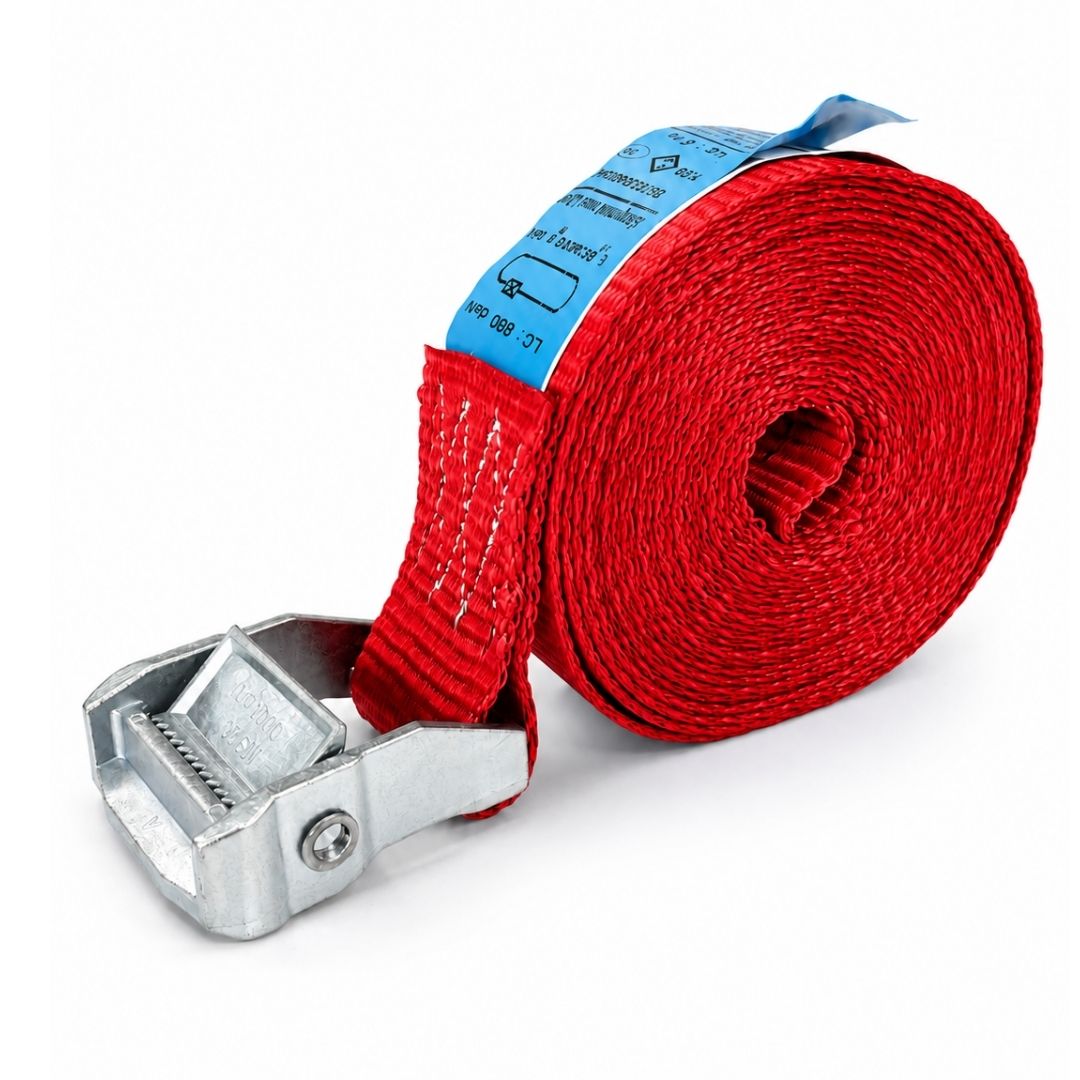

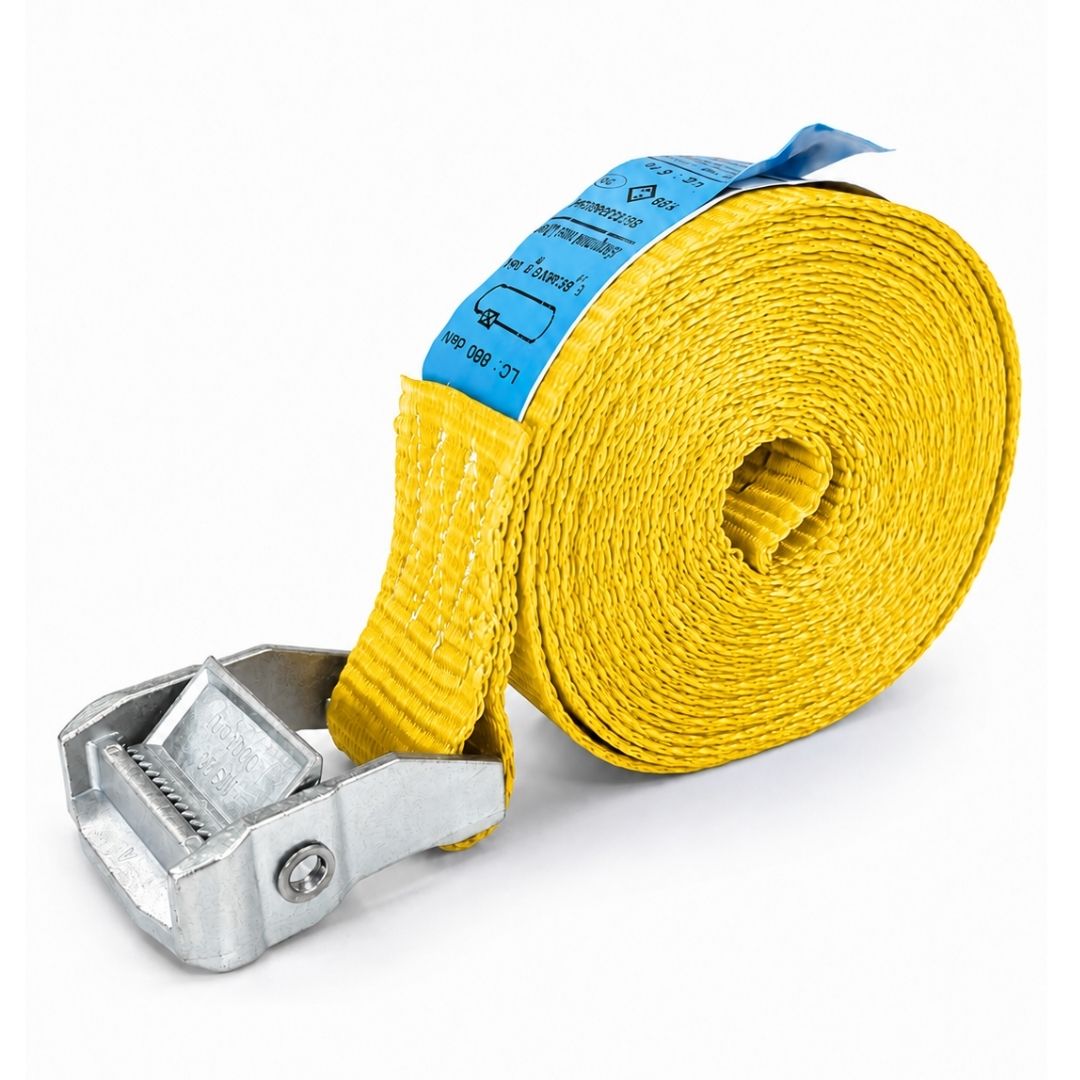

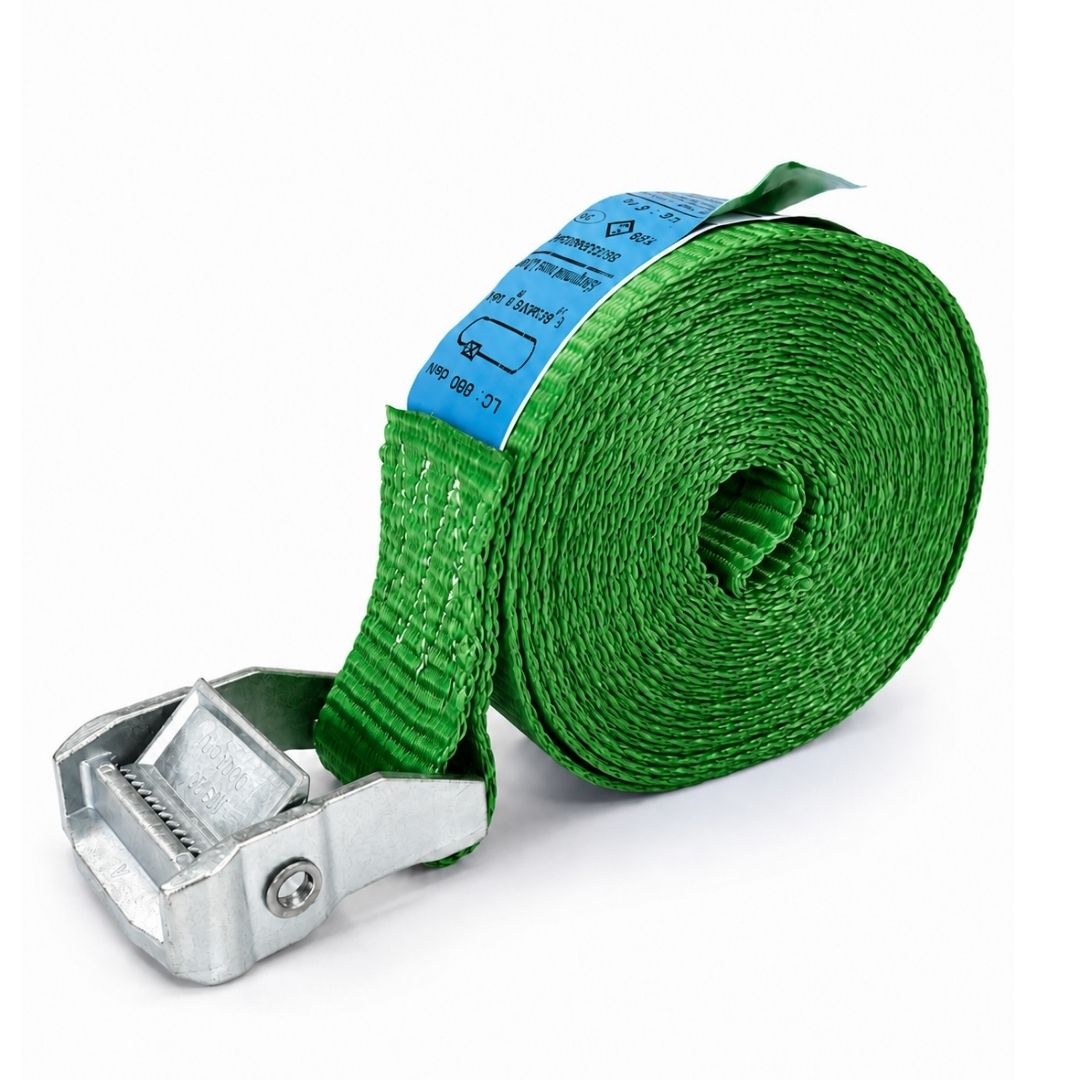

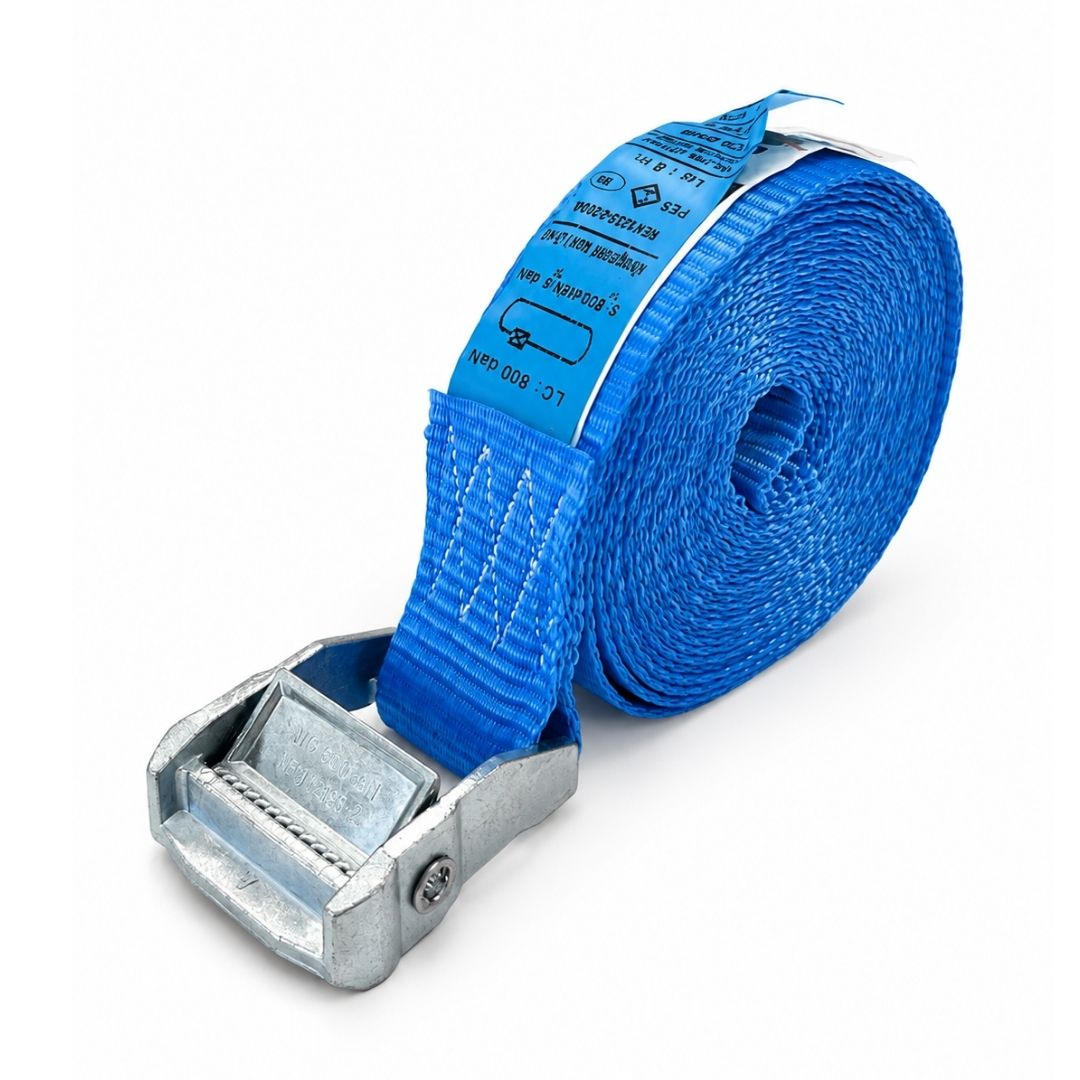

Organisation par couleur

Les différents coloris peuvent servir à organiser le parc par :

• véhicule ;
• équipe ;
• longueur ;
• affectation ;
• chantier ;
• type de matériel.

La couleur ne permet pas d’identifier la LC ou la STF. Seule l’étiquette technique fait foi.

Domaines d’utilisation

Cette sangle 35 mm à boucle à came convient notamment aux :

• artisans ;
• techniciens itinérants ;
• services de maintenance ;
• collectivités ;
• installateurs ;
• entreprises de logistique légère ;
• ateliers ;
• dépôts ;
• services d’expédition ;
• professionnels de l’événementiel ;
• équipes d’intervention ;
• utilisateurs d’utilitaires professionnels.

Applications adaptées

Selon la configuration et le dimensionnement retenus, elle peut être utilisée pour :

• cercler des caisses ;
• maintenir des couvercles ;
• fermer des bacs ;
• regrouper des pièces ;
• solidariser des petits équipements ;
• maintenir des colis ;
• organiser de l’outillage ;
• stabiliser du matériel correctement calé ;
• maintenir une housse ou une protection ;
• regrouper des éléments démontés ;
• sécuriser des accessoires dans un véhicule.

Ces exemples ne constituent pas une validation automatique pour le transport. La charge doit toujours rester stable, correctement calée et protégée contre les déplacements prévisibles.

Cas terrain

Cerclage d’un bac avec couvercle

La sangle entoure le bac et maintient le couvercle fermé.

Elle limite le risque d’ouverture ou de dispersion du contenu, mais elle ne fixe pas le bac au véhicule. Le bac doit également être calé ou arrimé au plancher lorsque le transport l’exige.

Regroupement de pièces longues

Plusieurs éléments peuvent être cerclés afin de former un ensemble plus facile à maintenir.

Le cerclage ne supprime pas le besoin d’empêcher le déplacement longitudinal du lot. Des butées, un calage ou un arrimage complémentaire peuvent être nécessaires.

Maintien d’une caisse sur un support

La sangle peut entourer la caisse et son support uniquement si le cheminement est fiable, si le support résiste aux efforts et si aucune arête ne détériore le textile.

Une palette cassée, une traverse légère ou un passage improvisé ne constituent pas automatiquement un support sûr.

Matériel sensible dans un utilitaire

La boucle à came permet d’appliquer une tension modérée sur un équipement qui risquerait d’être détérioré par un cliquet.

Le matériel doit néanmoins être calé contre les mouvements vers l’avant, l’arrière et les côtés.

Charge compressible

Les cartons, mousses, textiles, sacs ou matériaux souples peuvent se tasser pendant le transport.

La tension diminue alors progressivement. La sangle doit être recontrôlée et, si nécessaire, retendue.

Équipements manipulés fréquemment

Pour du matériel sorti et rangé plusieurs fois par jour, la boucle à came réduit le temps de manipulation.

La fréquence d’utilisation impose toutefois un contrôle régulier de la came, des coutures et des zones de frottement.

Conformité et sécurité

Cette sangle relève de l’arrimage de charges.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre un matériel ;
• retenir une personne ;
• créer un point d’ancrage pour un EPI ;
• tirer une charge ;
• remorquer un véhicule ;
• extraire un engin ;
• maintenir une charge suspendue ;
• remplacer une élingue textile ;
• assurer une charge au-dessus de personnes.

La LC de 400 daN et la valeur de 800 daN en tension double sont des capacités d’arrimage. Elles ne constituent pas une CMU de levage.

Contrôles avant chaque utilisation

Contrôle du textile

Retirer la sangle du service en présence de :

• coupure ;
• déchirure ;
• fibres porteuses rompues ;
• abrasion importante ;
• lisière profondément endommagée ;
• couture décousue ou arrachée ;
• brûlure ;
• fusion ou glaçage du textile ;
• attaque chimique connue ou suspectée ;
• durcissement anormal ;
• nœud permanent ;
• réparation ou modification non autorisée.

Contrôle de la boucle à came

La boucle doit être retirée du service si elle présente :

• une déformation ;
• une fissure ;
• une corrosion susceptible d’altérer son fonctionnement ;
• un ressort affaibli ou cassé ;
• un axe détérioré ;
• une came usée ;
• des dents endommagées ;
• un blocage ;
• un retour incomplet ;
• un glissement anormal du textile après serrage.

La came doit se déplacer librement et revenir correctement en position de blocage.

Contrôle de l’étiquette

L’étiquette doit rester présente et lisible afin d’identifier :

• la LC ;
• la STF ;
• la longueur ;
• la norme applicable ;
• les informations de traçabilité ;
• les caractéristiques nécessaires à l’utilisation.

Une sangle non identifiable ne doit pas être utilisée dans un arrimage professionnel dimensionné.

Mise en place correcte

1. Contrôler la charge, la sangle et la boucle.
2. Vérifier la stabilité et le calage du chargement.
3. Dérouler la sangle sans créer de nœud.
4. Passer la sangle autour de la charge ou du support.
5. Protéger les angles et zones abrasives.
6. Appuyer sur la came pour libérer le passage.
7. Introduire l’extrémité libre dans le bon sens.
8. Tirer manuellement jusqu’à obtenir le maintien nécessaire.
9. Relâcher la came et vérifier le blocage.
10. Contrôler que la sangle reste à plat.
11. Attacher l’extrémité libre.
12. Vérifier l’ensemble avant le départ.
13. Recontrôler la tension après tassement éventuel.

Il ne faut pas chercher à augmenter artificiellement la tension en utilisant un levier, une pince, un outil ou une traction mécanique.

La boucle est conçue pour une mise en tension manuelle.

Détendre la sangle en sécurité

Avant d’ouvrir la boucle :

• vérifier que la charge reste stable ;
• s’assurer qu’aucun élément ne repose uniquement sur la sangle ;
• maintenir l’extrémité libre ;
• contrôler les risques de déplacement ou de chute ;
• appuyer progressivement sur la came ;
• libérer la tension sans mouvement brusque.

Une charge comprimée ou en appui contre la sangle peut se déplacer dès l’ouverture de la boucle.

Protection contre les arêtes

Le textile ne doit pas travailler directement sur :

• une arête vive ;
• un chant métallique ;
• une tôle ;
• une pièce brute ;
• un angle coupant ;
• une surface fortement abrasive ;
• une zone chaude ;
• une partie mobile.

Les protections d’arrimage permettent :

• de limiter l’abrasion ;
• d’éviter la coupure ;
• de répartir la pression ;
• de préserver la charge ;
• de maintenir la sangle dans sa position ;
• de prolonger la durée d’utilisation.

Une protection souple n’est pas toujours suffisante face à une arête réellement coupante. Le dispositif doit correspondre à la forme, à la pression et au risque de déplacement.

Erreurs fréquentes à éviter

Utiliser la boucle à came comme un cliquet

La boucle à came ne développe pas la même pré-tension. Elle ne doit pas être choisie lorsque l’arrimage dépend d’un fort plaquage de la charge.

Croire que le cerclage fixe la charge au véhicule

Le cerclage maintient les éléments entre eux. Il ne remplace pas nécessairement le calage ou l’arrimage aux points du véhicule.

Convertir la LC en kilogrammes transportables

Une LC de 400 daN ne signifie pas qu’une seule sangle suffit pour une charge de 400 kg.

Appliquer automatiquement les 800 daN

La tension double suppose une configuration réelle à deux brins porteurs. Elle ne s’applique pas à tous les montages.

Utiliser la LC dans un calcul par frottement

Pour l’arrimage couvrant, la donnée à utiliser est la STF de 40 daN.

Maintenir une charge lourde uniquement par friction

La faible STF de la boucle à came limite sa contribution au plaquage. Un cliquet, un calage renforcé ou une autre méthode peut être nécessaire.

Forcer la tension avec un outil

Un outil peut endommager la boucle, le textile ou la charge et rendre la mise en tension incontrôlable.

Poser la sangle sur une arête non protégée

Les vibrations peuvent couper progressivement le textile pendant le transport.

Laisser la sangle vrillée

Un vrillage perturbe la répartition de la pression et peut favoriser l’usure.

Ne pas recontrôler une charge compressible

Le tassement réduit la tension et peut rendre le maintien inefficace.

Utiliser une sangle sans étiquette

Sans identification lisible, les capacités et la traçabilité ne peuvent plus être vérifiées.

Employer la sangle pour le levage

Une sangle d’arrimage EN 12195-2 ne remplace jamais une élingue de levage.

Stockage et entretien

Après utilisation :

• retirer les salissures ;
• vérifier le fonctionnement de la came ;
• laisser sécher le textile avant rangement ;
• ne pas enfermer une sangle humide dans un coffre ;
• protéger la sangle des UV pendant le stockage ;
• éviter les produits chimiques ;
• maintenir le matériel éloigné des sources de chaleur ;
• empêcher la boucle d’endommager le textile ;
• isoler immédiatement tout produit douteux.

Une sangle exposée à une substance chimique non identifiée ne doit pas être remise en service sans validation.

Compléter et comparer cette solution

Comparer les sangles compactes professionnelles

Consulter la gamme sangles d’arrimage 25 mm et 35 mm conformes EN 12195-2 pour comparer les largeurs, les LC, les systèmes de tension, les longueurs et les terminaisons disponibles.

Obtenir une tension plus importante

Pour un maintien plus ferme ou un arrimage par frottement plus exigeant, choisir une sangle d’arrimage 35 mm avec tendeur à cliquet – STF 250 daN.

Relier la charge aux points d’ancrage

Pour un arrimage entre deux points distincts, consulter les sangles d’arrimage 35 mm en 2 parties avec crochets doigts rapprochés, doigts écartés ou crochets à linguet.

Choisir un format plus compact

Pour les petits colis et les maintiens très légers, comparer avec les sangles d’arrimage 25 mm à boucle à came.

Passer sur une capacité supérieure

Pour les charges lourdes, les plateaux ou les contraintes de transport plus importantes, explorer les sangles d’arrimage 50 mm pour poids lourds conformes EN 12195-2.

Protéger le textile et la charge

Compléter l’installation avec les protections d’arrimage, coins, cornières et passants adaptés au cheminement de la sangle.

Structurer le chargement

Consulter les arceaux, barres et rails d’arrimage pour organiser les points de maintien dans un utilitaire, une remorque ou un véhicule d’intervention.

Choisir un maintien complémentaire très léger

Pour les usages ne nécessitant pas une sangle d’arrimage textile, consulter les feuillards, sandows et sangles rétractables.

Maîtriser le dimensionnement

Consulter le guide technique complet de l’arrimage EN 12195-2 pour approfondir les notions de LC, STF, SHF, arrimage direct, arrimage couvrant, frottement, calage et contrôle du matériel.

FAQ

Quelle différence entre une boucle à came et un tendeur à cliquet ?

La boucle à came permet un serrage manuel rapide avec une STF de 40 daN. Le cliquet 35 mm atteint une STF de 250 daN et convient aux configurations nécessitant une pré-tension plus importante. La boucle à came reste préférable pour les charges sensibles ou les maintiens fréquents et modérés.

Peut-on arrimer une charge de 400 kg avec cette sangle ?

La LC de 400 daN n’est pas une masse maximale transportable. La capacité nécessaire dépend de la méthode d’arrimage, du calage, de la stabilité, du frottement et des efforts à reprendre. Une charge inférieure à 400 kg peut nécessiter plusieurs dispositifs ou une autre configuration.

Cette sangle peut-elle servir au levage ?

Non. Cette sangle est exclusivement destinée à l’arrimage. Le levage exige une élingue disposant d’une CMU, d’un marquage et d’une conformité adaptés.

Commander une sangle d’arrimage 35 mm à boucle à came

Cette sangle 35 mm en 1 partie constitue une solution professionnelle pour le cerclage, le regroupement et le maintien rapide de charges légères ou sensibles.

Sa boucle à came et sa STF de 40 daN permettent d’appliquer une tension modérée, sans l’encombrement ni la puissance d’un tendeur à cliquet.

Avant commande, sélectionner la longueur et le coloris adaptés au périmètre de la charge. Lorsque le transport exige une forte pré-tension, une liaison aux points d’ancrage du véhicule ou une capacité supérieure, choisir une sangle à cliquet ou une configuration en 2 parties adaptée.
