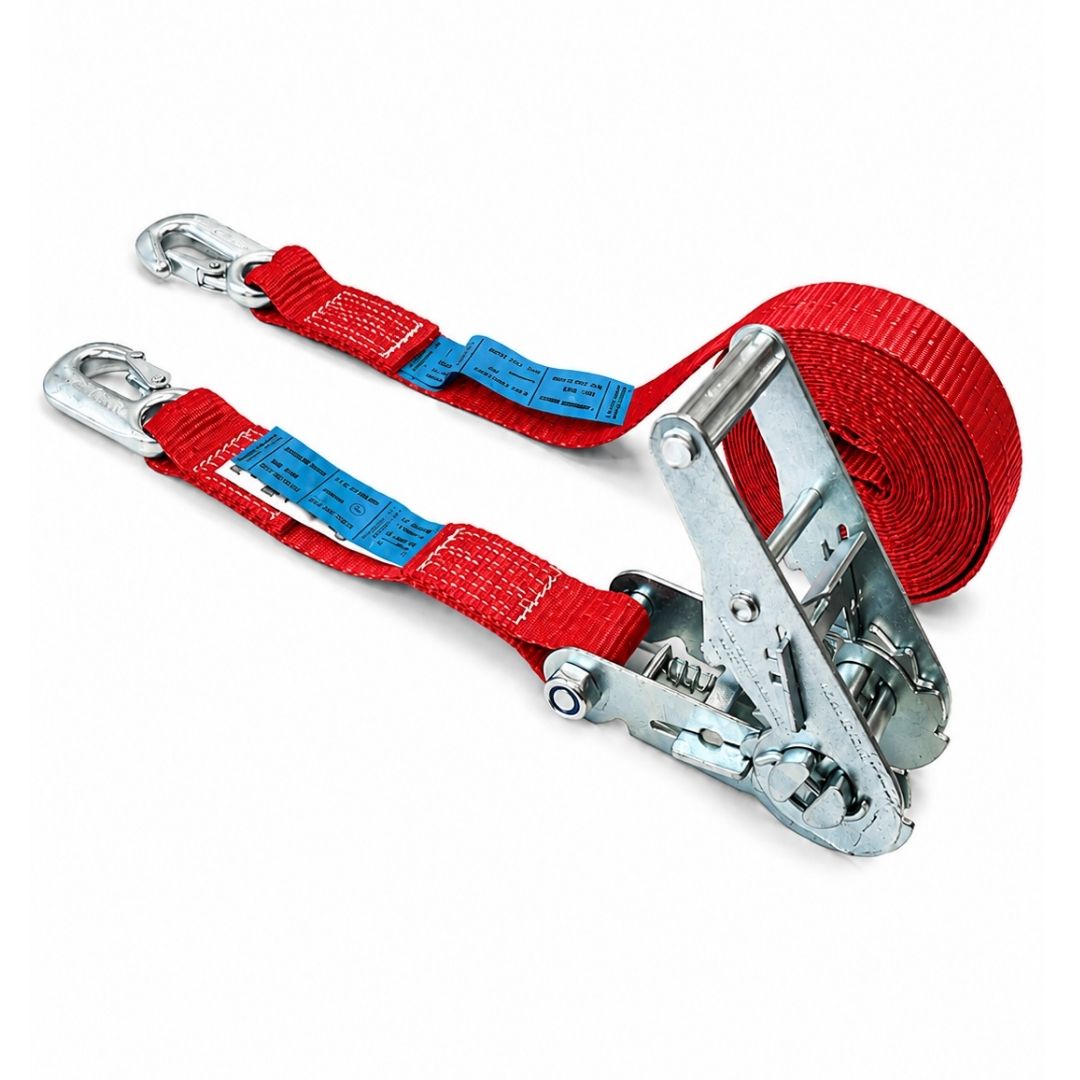

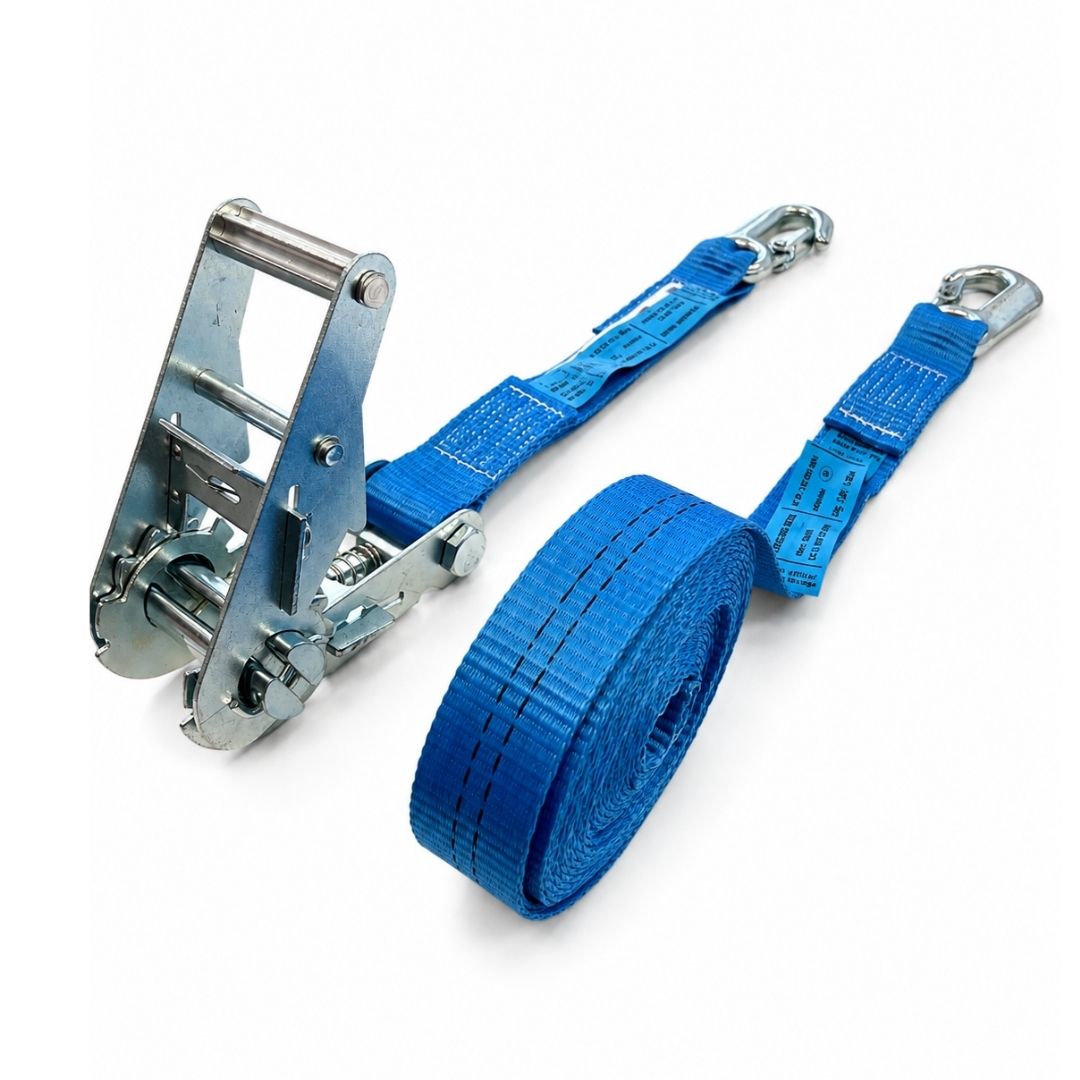

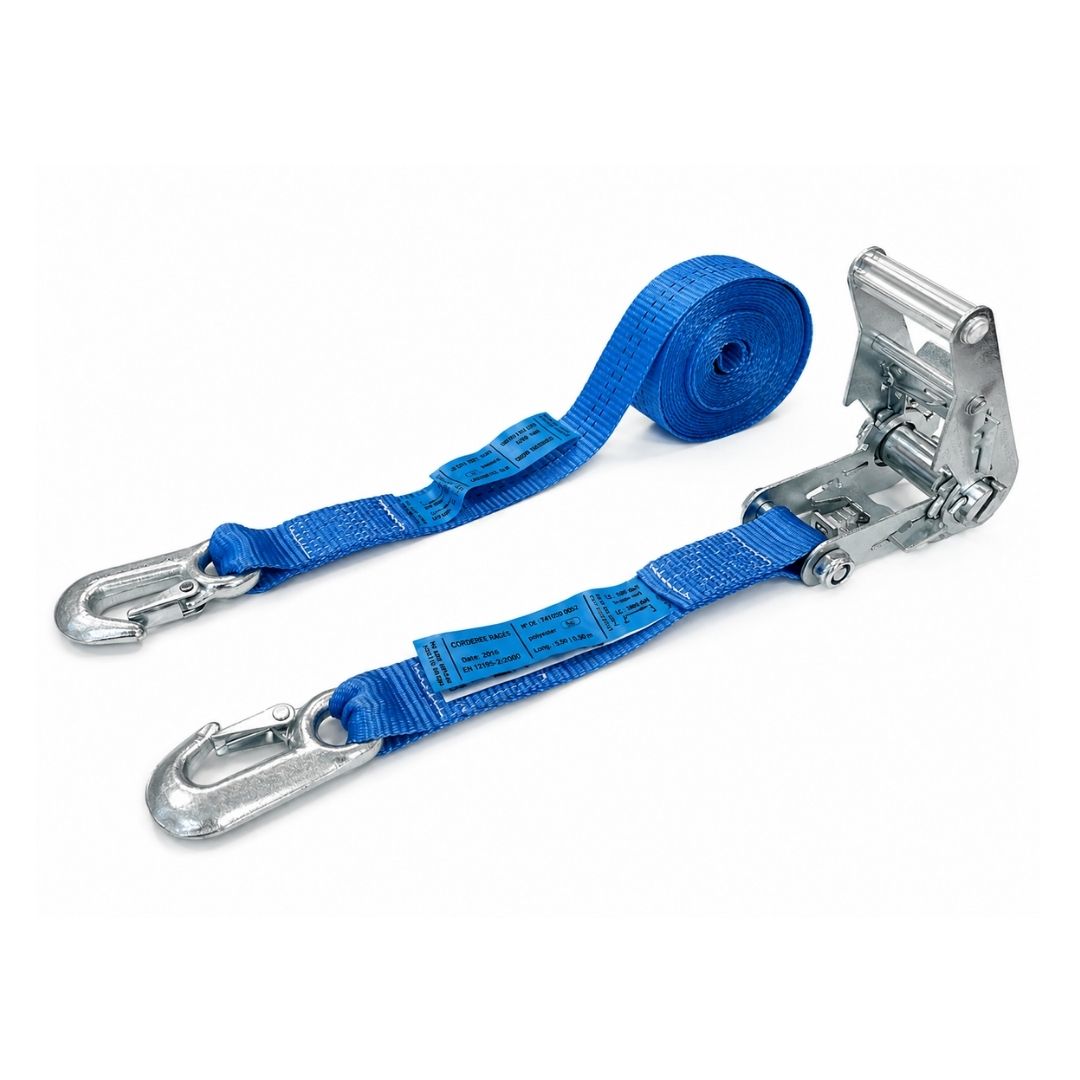

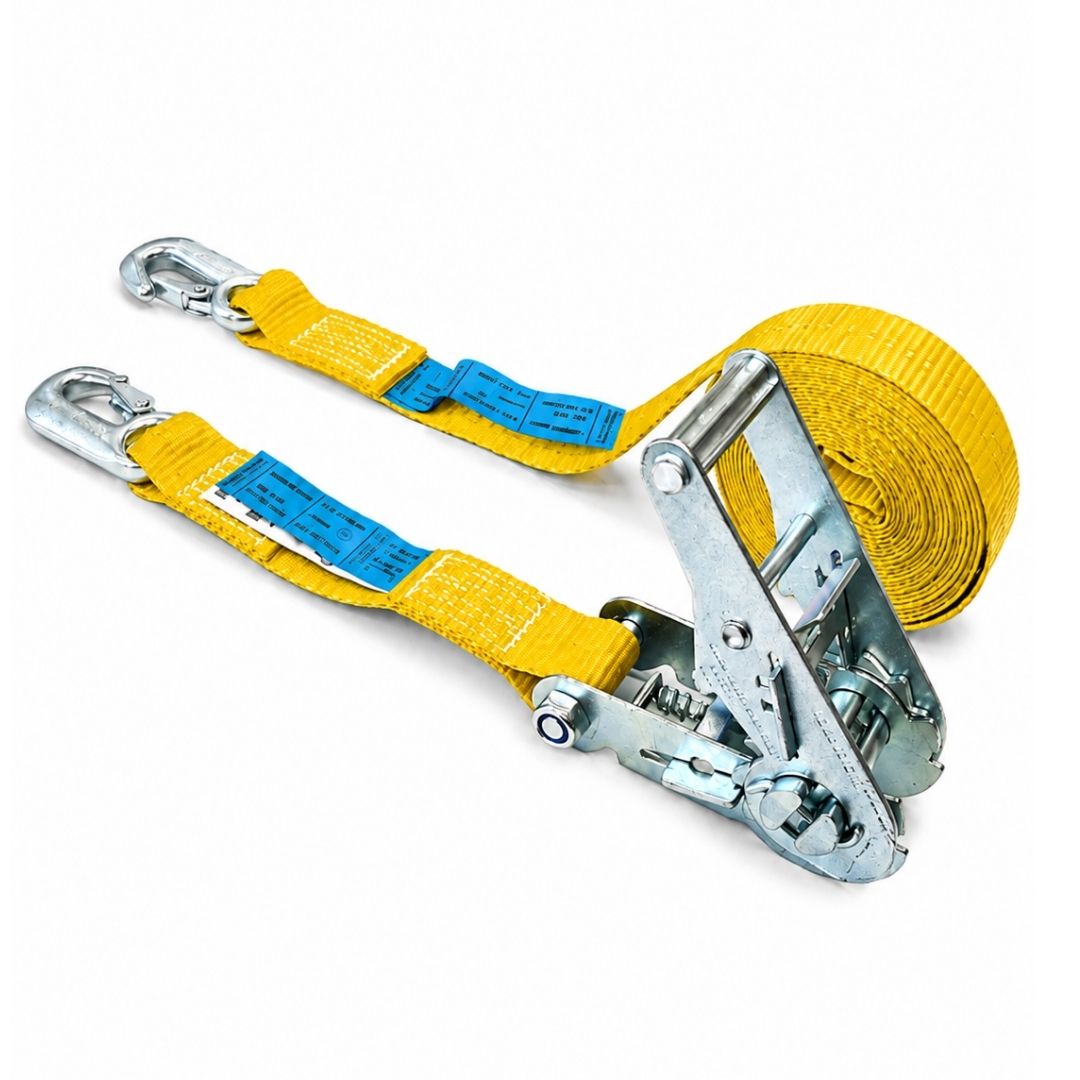

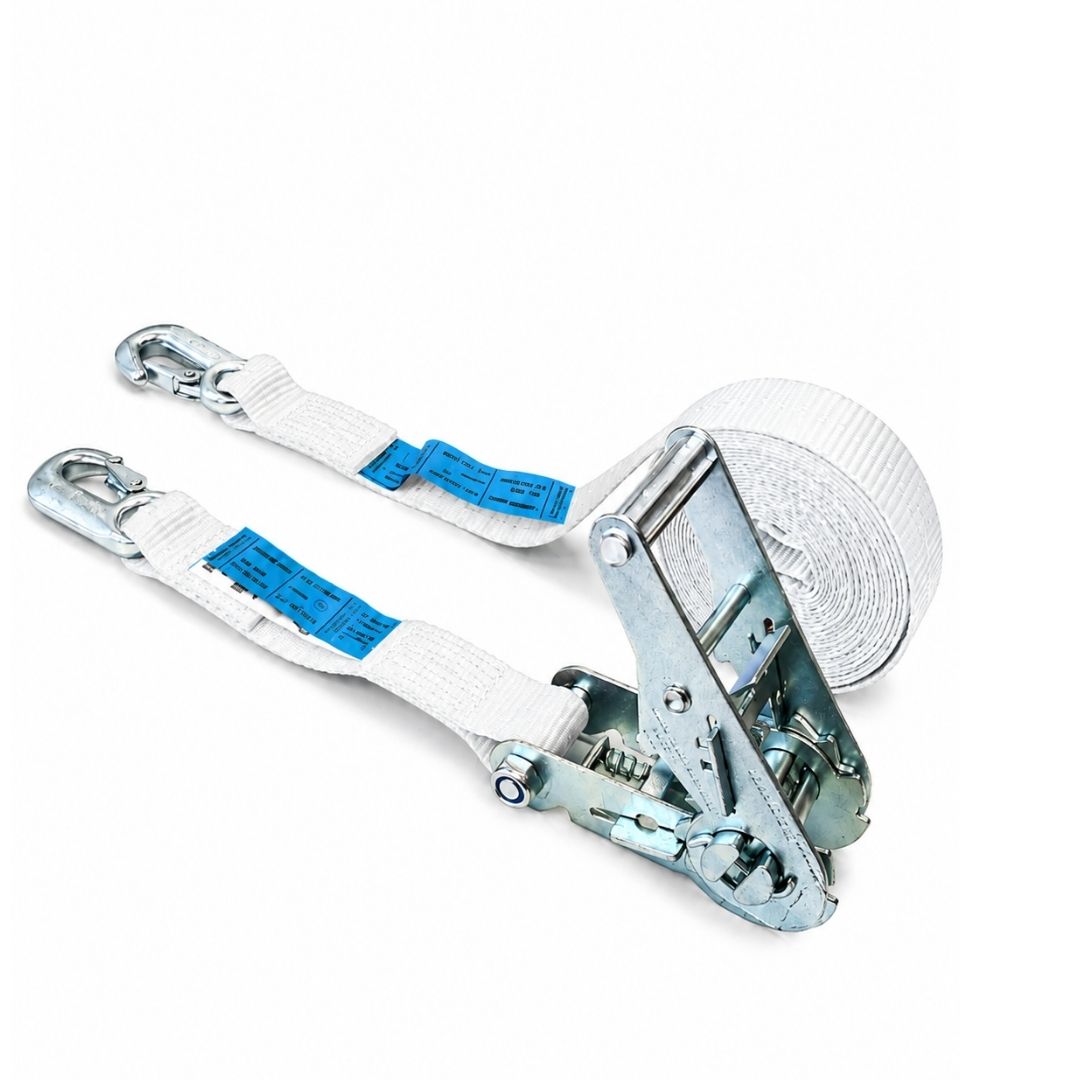

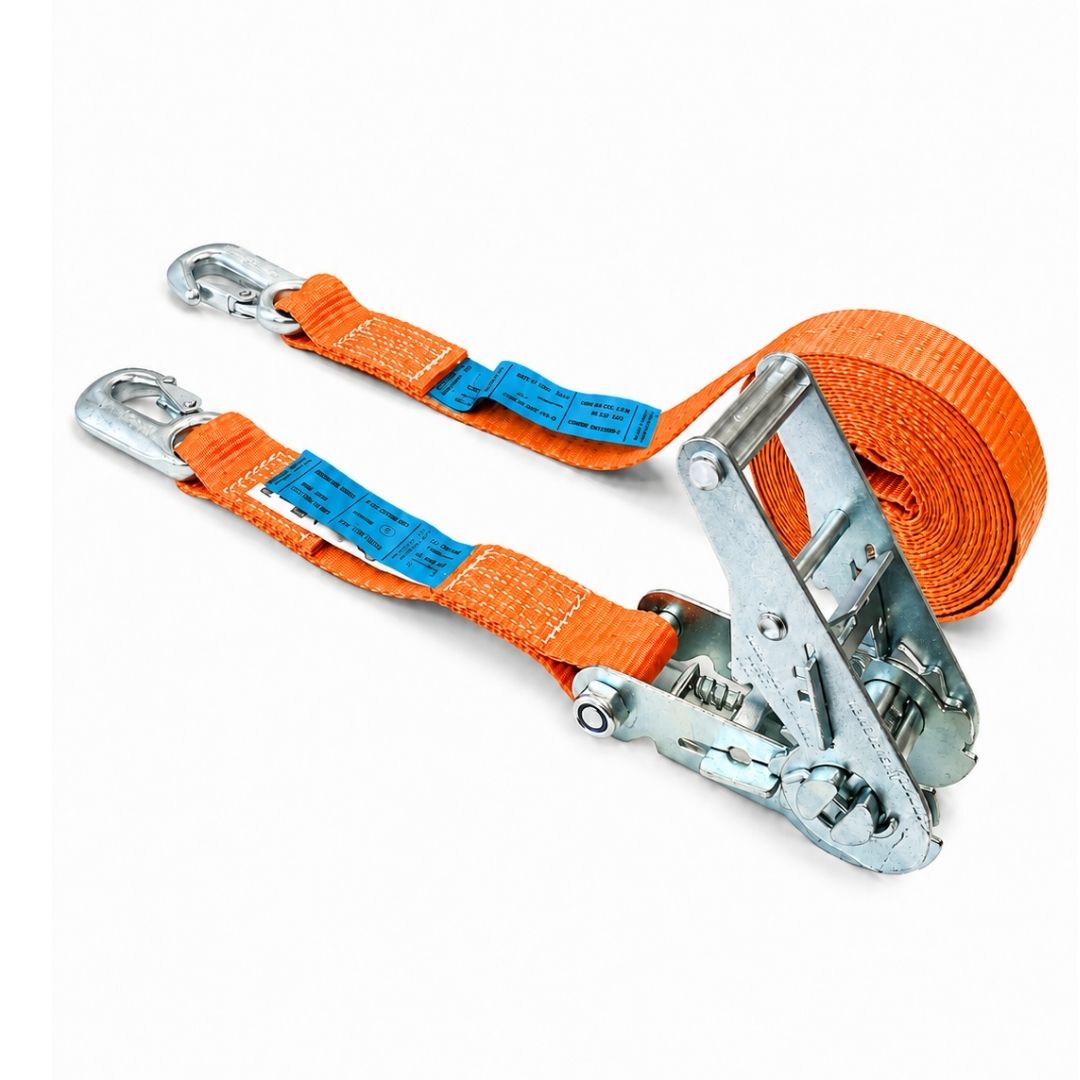

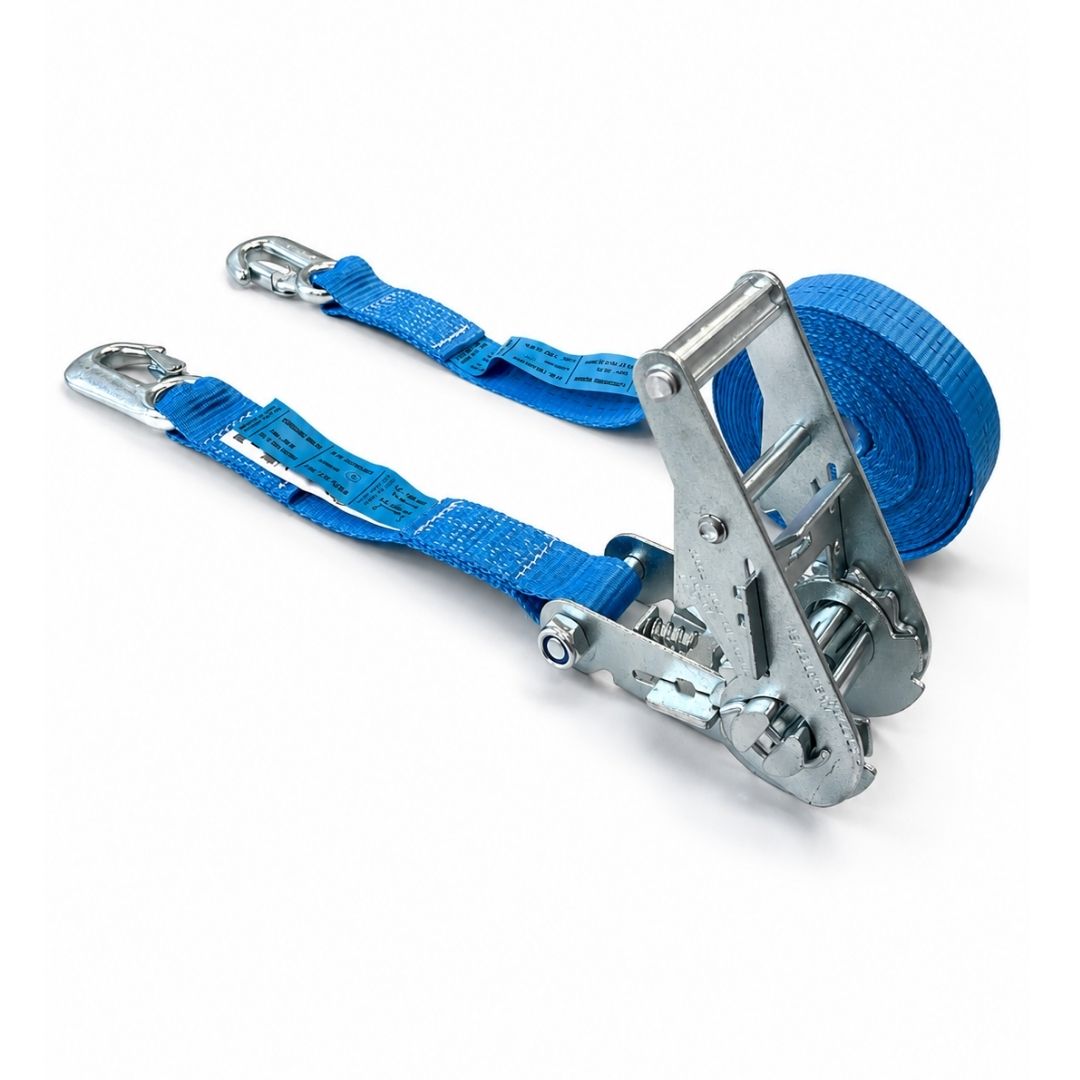

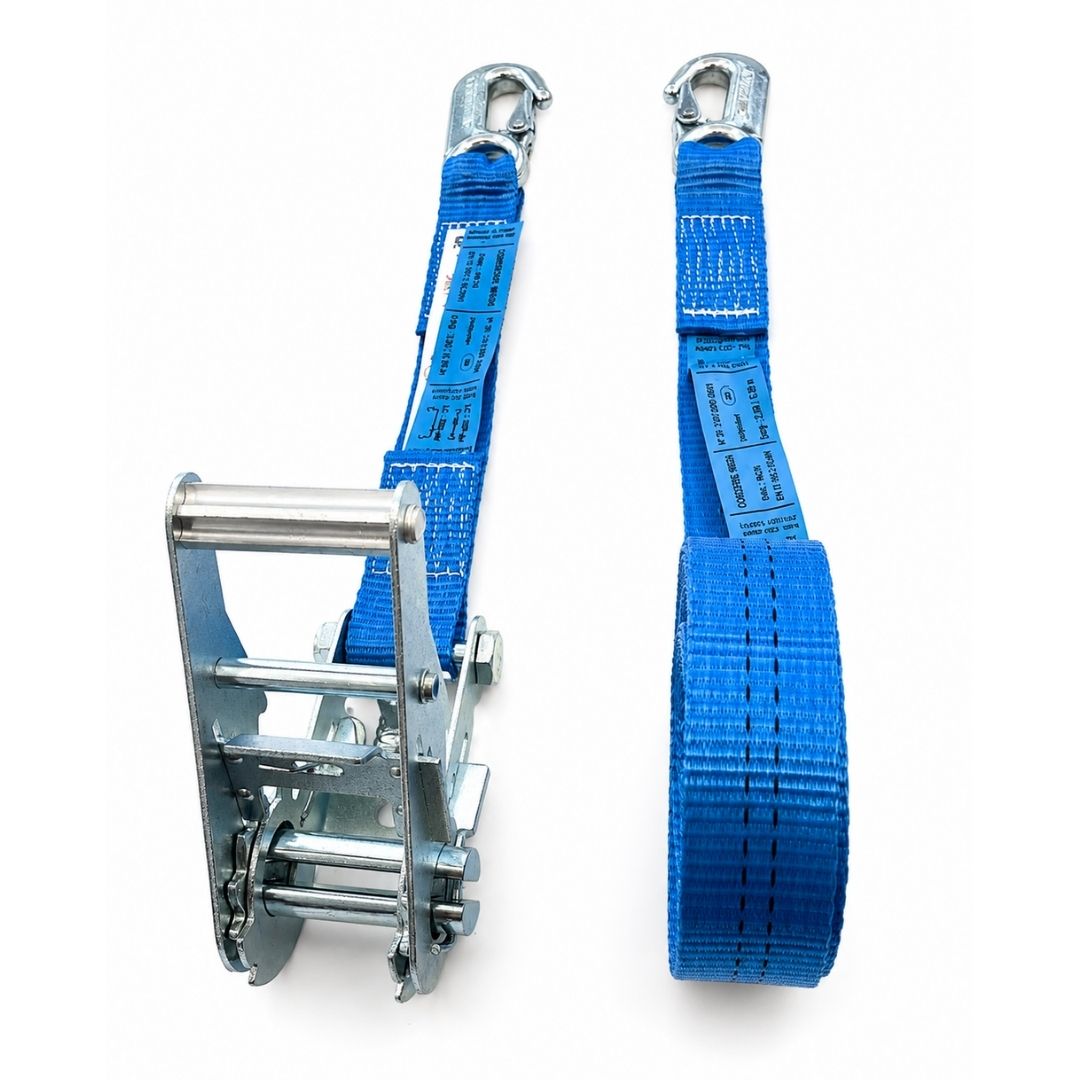

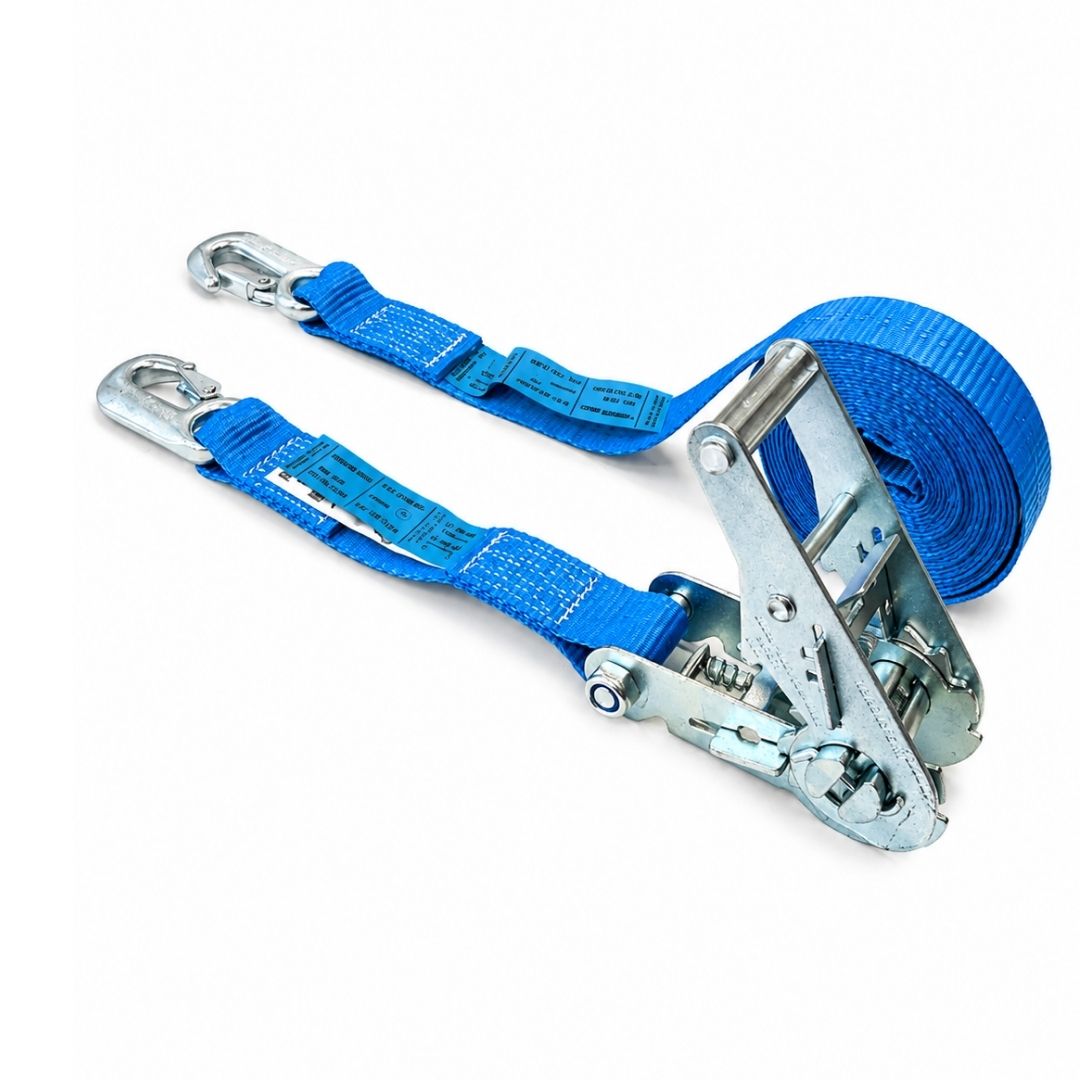

Sangle d’arrimage 35 mm avec cliquet renforcé et crochets à linguet – LC 1 000 daN

Cette sangle d’arrimage 35 mm en 2 parties associe un tendeur à cliquet renforcé à des crochets équipés d’un linguet de retenue. Elle s’adresse aux professionnels qui manipulent régulièrement leur matériel d’arrimage et souhaitent limiter le risque de désengagement des crochets pendant la pose ou lors d’une baisse momentanée de tension.

Avec une LC de 1 000 daN, une STF de 250 daN et une SHF de 50 daN, elle répond aux besoins courants des artisans, installateurs, techniciens, paysagistes, collectivités, services de maintenance et utilisateurs de remorques ou d’utilitaires.

Le cliquet renforcé et les linguets améliorent l’adéquation du produit aux usages répétitifs. Ils ne permettent cependant ni de dépasser la LC, ni de négliger la compatibilité des points d’ancrage, ni de se dispenser du calcul d’arrimage.

Choisir cette sangle 35 mm avec cliquet renforcé et linguets

Cette configuration doit être privilégiée lorsque plusieurs critères sont réunis :

• utilisation professionnelle régulière ou intensive ;
• charge légère à intermédiaire ;
• transport sur utilitaire, remorque, galerie ou petit plateau ;
• nécessité d’une mise en tension mécanique par cliquet ;
• points d’ancrage compatibles avec les crochets ;
• risque de désengagement pendant la mise en place ou après tassement ;
• besoin d’un système plus capacitaire qu’une sangle 25 mm ;
• absence de nécessité de passer sur un ensemble 50 mm plus lourd.

La largeur de 35 mm offre un compromis entre capacité, maniabilité et encombrement. Elle reste adaptée aux véhicules et matériels des artisans tout en apportant une LC et une tension supérieures aux petites sangles bagagères.

Elle ne doit toutefois pas être choisie uniquement d’après sa largeur ou la mention « renforcé ». Le professionnel doit également vérifier :

• la méthode d’arrimage ;
• la masse de la charge ;
• sa stabilité ;
• son centre de gravité ;
• la résistance des points d’ancrage ;
• l’orientation des sangles ;
• le coefficient de frottement ;
• le calage ;
• la compatibilité des crochets ;
• le nombre de dispositifs nécessaire.

Aide au choix rapide

Deux équipements distincts : cliquet renforcé et crochets à linguet

Cette sangle combine deux caractéristiques qui répondent à des fonctions différentes.

Le cliquet renforcé agit sur la mise en tension

Il permet :

• de reprendre le mou dans la sangle ;
• d’appliquer progressivement la tension ;
• de verrouiller mécaniquement le système ;
• de répondre à des cycles de manipulation réguliers ;
• d’offrir une construction adaptée à un usage professionnel répétitif.

Les linguets agissent sur la retenue des crochets

Ils permettent :

• de maintenir plus facilement le crochet sur son point d’ancrage ;
• de sécuriser la phase de mise en place ;
• de limiter une sortie accidentelle lorsque la sangle est détendue ;
• de conserver le crochet engagé lors d’un tassement modéré de la charge ;
• de faciliter les opérations effectuées par un seul opérateur.

Le cliquet renforcé et le linguet ne remplissent donc pas la même fonction. Aucun des deux ne permet d’augmenter arbitrairement la capacité du système.

Que signifie réellement « cliquet renforcé » ?

Le cliquet renforcé répond à une logique de construction adaptée aux usages dans lesquels le mécanisme est fréquemment ouvert, fermé, tendu et détendu.

Il est pertinent lorsque :

• les sangles sont utilisées chaque jour ;
• les tournées impliquent plusieurs chargements ;
• le matériel reste affecté à une remorque ou à un utilitaire ;
• les cycles de tension sont nombreux ;
• les conditions de chantier sollicitent régulièrement le mécanisme ;
• le tendeur doit rester pratique malgré un usage métier soutenu.

Ce que le cliquet renforcé apporte

• mécanisme adapté à des manipulations répétées ;
• mise en tension progressive ;
• prise en main professionnelle ;
• verrouillage mécanique après fermeture ;
• meilleure cohérence avec un parc d’arrimage régulièrement utilisé.

Ce qu’il ne change pas

Le caractère renforcé du tendeur ne signifie pas :

• LC supérieure à 1 000 daN ;
• STF supérieure à 250 daN ;
• force manuelle autorisée supérieure à 50 daN ;
• possibilité d’utiliser une rallonge ;
• résistance illimitée à l’usure ;
• absence de contrôle avant utilisation ;
• compatibilité automatique avec les charges lourdes ;
• augmentation de la capacité des crochets ou des ancrages.

Les valeurs techniques utilisables restent celles portées sur l’étiquette du système.

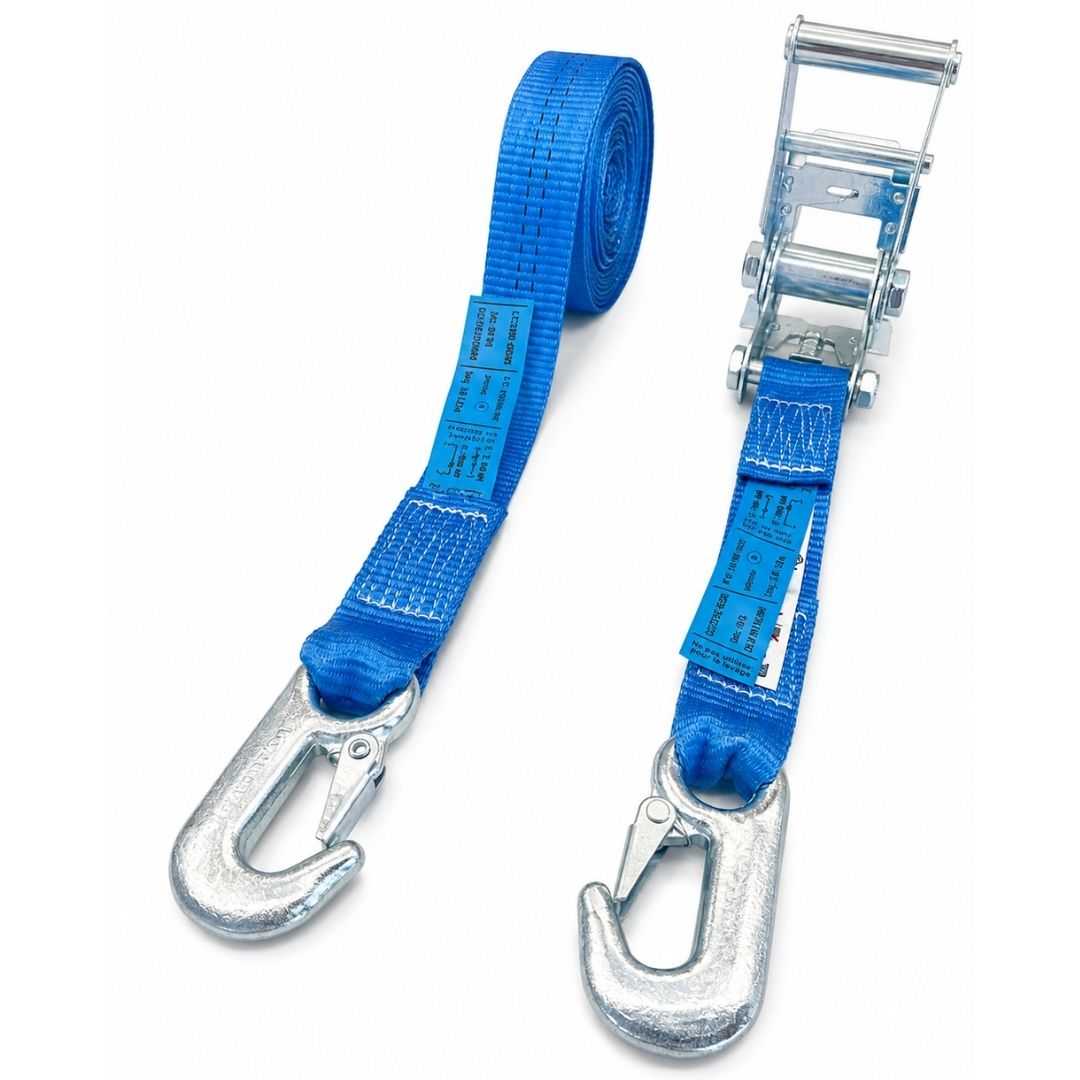

Fonction réelle des crochets à linguet

Le linguet ferme partiellement l’ouverture du crochet. Il contribue à conserver le crochet engagé sur un point d’ancrage compatible lorsque la sangle n’est pas encore tendue ou lorsque sa tension diminue momentanément.

Cette situation peut se produire :

• pendant le déroulement de la sangle ;
• lorsque l’opérateur se déplace autour du véhicule ;
• avant l’engagement de la partie longue dans le cliquet ;
• lors du tassement d’une charge compressible ;
• sous l’effet des vibrations ;
• pendant une opération de chargement répétitive ;
• lors de la détente contrôlée du système.

Le linguet est un dispositif de retenue

Le linguet ne doit jamais être considéré comme :

• la partie porteuse du crochet ;
• un verrouillage absolu ;
• un dispositif augmentant la LC ;
• une compensation pour un ancrage incompatible ;
• un moyen de retenir un crochet chargé sur sa pointe ;
• une garantie contre toute perte de tension ;
• un remplacement du contrôle en cours de transport.

L’effort principal doit être repris dans le fond du crochet. Le linguet ne doit pas être comprimé entre le crochet et le point d’ancrage.

Vérifier la compatibilité du crochet et de l’ancrage

La présence d’un linguet ne rend pas le crochet compatible avec tous les anneaux ou toutes les ouvertures.

Avant la mise en tension, vérifier que :

• le crochet peut être engagé sans forcer ;
• le point d’ancrage atteint le fond du crochet ;
• le linguet peut revenir librement en position fermée ;
• le point d’ancrage ne repose pas directement sur le linguet ;
• la pointe du crochet ne reprend pas l’effort ;
• le crochet reste aligné avec la traction ;
• aucun effort latéral ne provoque sa torsion ;
• le point d’ancrage ne force pas l’ouverture du crochet ;
• le crochet ne peut pas se retourner sous tension ;
• la capacité du point d’ancrage est suffisante ;
• la structure supportant ce point résiste aux efforts transmis.

Un crochet dont le linguet reste ouvert, comprimé ou bloqué n’est pas correctement installé.

Éléments à ne pas utiliser comme ancrages sans validation

Ne pas accrocher la sangle sur un élément dont la résistance et la fonction ne sont pas établies :

• poignée de manutention ;
• charnière ;
• grille légère ;
• montant d’habillage ;
• bord de ridelle ;
• élément de carrosserie ;
• trou réalisé dans une tôle mince ;
• traverse non identifiée ;
• ferrure déformée ;
• anneau fortement corrodé ;
• pièce non prévue pour l’arrimage.

La capacité de l’ensemble est toujours limitée par son composant le moins résistant.

Comparer les différentes terminaisons 35 mm

La présence d’un linguet ne rend pas automatiquement cette version préférable. Lorsque la géométrie de l’ancrage empêche la fermeture du linguet ou impose un mauvais appui, une autre terminaison doit être choisie.

LC 1 000 daN : capacité d’arrimage du système

La LC, ou Lashing Capacity, représente la capacité d’arrimage de la sangle dans la configuration prévue par son marquage.

Pour ce modèle :

Ces valeurs correspondent à des notions différentes et ne doivent jamais être mélangées.

LC 1 000 daN

La LC constitue la capacité de référence du système pour le dimensionnement d’un arrimage direct.

Elle ne correspond pas :

• à une masse maximale de 1 000 kg ;
• à une CMU de levage ;
• à la tension créée par le cliquet ;
• à la capacité des points d’ancrage ;
• à une résistance autorisant une surcharge.

Rupture annoncée de la sangle : 3,2 tonnes

La valeur de rupture annoncée concerne le textile dans les conditions d’essai correspondantes.

Elle ne constitue :

• ni une LC ;
• ni une capacité d’utilisation ;
• ni une masse transportable ;
• ni une valeur de calcul ;
• ni une CMU.

Le système complet reste limité par son composant le moins résistant : textile, coutures, tendeur, crochet, ancrage ou structure du véhicule.

Que signifie 2 000 daN en tension double ?

La valeur de 2 000 daN correspond à une configuration dans laquelle deux brins porteurs participent réellement à la reprise de l’effort.

Elle ne signifie pas :

• qu’une sangle peut retenir automatiquement 2 000 kg ;
• que toutes les poses travaillent en tension double ;
• que la capacité de chaque ancrage est de 2 000 daN ;
• que la force appliquée sur le cliquet peut être doublée ;
• que la sangle peut lever une charge de 2 tonnes.

Pour retenir cette configuration, il faut que :

• les deux brins travaillent réellement ;
• les directions d’effort soient cohérentes ;
• la sangle ne soit ni pincée ni coupée ;
• les ancrages soient adaptés ;
• la charge soit stable ;
• le montage corresponde à l’utilisation prévue.

Une mauvaise orientation ou une répartition irrégulière peut empêcher les deux brins de contribuer correctement à la retenue.

STF 250 daN et SHF 50 daN

SHF 50 daN

La SHF, ou Standard Hand Force, correspond à la force manuelle de référence appliquée sur la poignée du tendeur lors de la détermination de la STF.

Pour cette gamme 35 mm, la SHF est de 50 daN.

Le cliquet doit être actionné uniquement :

• à la main ;
• avec sa poignée d’origine ;
• sans barre ;
• sans tube ;
• sans rallonge ;
• sans pince ;
• sans choc ;
• sans outil mécanique.

Une rallonge augmente artificiellement l’effort et peut surcharger :

• le textile ;
• les coutures ;
• le tendeur ;
• les crochets ;
• les ancrages ;
• la charge elle-même.

STF 250 daN

La STF, ou Standard Tension Force, correspond à la force de tension résiduelle obtenue dans la sangle après actionnement normal du tendeur.

Pour cette sangle, la STF est de 250 daN.

Cette valeur est déterminante pour le dimensionnement d’un arrimage par frottement. Elle ne doit pas être remplacée par la LC de 1 000 daN.

Trois valeurs, trois fonctions

Le cliquet renforcé ne modifie pas cette logique et ne permet pas de dépasser les valeurs déclarées.

Arrimage direct : utiliser la LC

En arrimage direct, les sangles relient la charge ou un point solidaire de celle-ci aux ancrages du véhicule.

Les dispositifs s’opposent directement aux déplacements de la charge.

Cette sangle en 2 parties est adaptée à cette méthode lorsque :

• la charge possède des points de reprise fiables ;
• les crochets sont compatibles avec les ancrages ;
• les linguets peuvent se fermer librement ;
• les ancrages sont identifiés et résistants ;
• les sangles sont correctement orientées ;
• le nombre de dispositifs est suffisant ;
• les angles sont pris en compte ;
• la charge est stable ou correctement calée.

Orienter les sangles selon les déplacements à empêcher

L’arrimage doit être conçu pour retenir la charge :

• vers l’avant lors d’un freinage ;
• vers l’arrière ;
• latéralement dans les virages ;
• contre le basculement ;
• contre la rotation lorsque la géométrie l’exige.

Une sangle très verticale apporte principalement un effort de plaquage et peu de retenue horizontale.

Une sangle très horizontale reprend davantage les déplacements horizontaux, mais contribue peu au plaquage de la charge sur le plancher.

Le positionnement doit être cohérent avec la méthode de calcul retenue.

Arrimage par frottement : utiliser la STF

En arrimage par frottement, la sangle passe au-dessus de la charge afin d’augmenter la pression sur le support.

Cette pression supplémentaire augmente la force de frottement disponible entre la charge et le plancher.

Le calcul doit utiliser la STF de 250 daN.

Il doit également intégrer :

• la masse de la charge ;
• le coefficient de frottement ;
• l’angle vertical des sangles ;
• le nombre de dispositifs ;
• la stabilité du chargement ;
• le calage existant ;
• l’utilisation éventuelle de tapis antiglisse ;
• les efforts à reprendre ;
• la perte de tension sur les angles ;
• le tassement éventuel de la charge.

La LC de 1 000 daN ne doit pas être utilisée à la place de la STF.

Le linguet ne maintient pas la tension

Lorsque la charge se tasse, la tension dans la sangle peut diminuer.

Le linguet peut limiter le risque de sortie du crochet, mais il :

• ne rétablit pas la STF ;
• ne retend pas automatiquement la sangle ;
• ne compense pas un calage insuffisant ;
• ne garantit pas le maintien de la charge.

Un contrôle et une remise en tension peuvent être nécessaires.

Répartition de la tension sur la charge

Lorsque le tendeur se trouve d’un seul côté, le frottement sur les angles peut limiter la transmission de la tension vers le côté opposé.

Pour améliorer la répartition :

• utiliser des protections adaptées ;
• conserver la sangle à plat ;
• éviter les passages irréguliers ;
• limiter les frottements inutiles ;
• alterner la position des tendeurs lorsque plusieurs sangles sont utilisées ;
• vérifier la tension après la pose.

Caractéristiques techniques

L’étiquette du produit livré reste la référence pour vérifier la longueur, la matière, les valeurs techniques et la traçabilité du système.

Choisir la bonne longueur

La longueur doit être adaptée :

• à la distance entre les ancrages ;
• à la largeur et à la hauteur de la charge ;
• au passage au-dessus ou autour du chargement ;
• aux angles recherchés ;
• à la quantité nécessaire pour engager le tendeur ;
• à la longueur permettant de reprendre le mou ;
• à l’excédent restant après tension.

Une sangle trop courte empêche une mise en place correcte.

Une sangle excessivement longue :

• ne renforce pas l’arrimage ;
• augmente le risque de vrillage ;
• peut saturer l’axe du tendeur ;
• laisse un excédent important à immobiliser ;
• ralentit la pose ;
• complique le rangement.

Après tension, la longueur libre doit être attachée afin qu’elle ne flotte pas, ne traîne pas au sol et ne puisse pas atteindre une roue ou une partie mobile.

Avantages concrets pour un usage professionnel

Configuration adaptée aux opérations répétées

Le cliquet renforcé répond aux utilisations dans lesquelles la sangle est régulièrement ouverte, tendue, verrouillée et détendue.

Retenue des crochets pendant la pose

Les linguets permettent de conserver plus facilement les terminaisons engagées pendant que l’opérateur positionne la sangle et reprend le mou.

Limitation du décrochage en cas de baisse de tension

Le linguet réduit le risque de sortie accidentelle du crochet après un tassement ou une détente momentanée.

Format intermédiaire de 35 mm

Cette largeur constitue un compromis entre :

• capacité ;
• maniabilité ;
• poids ;
• encombrement ;
• surface d’appui ;
• facilité de stockage.

Configuration en 2 parties

La partie courte équipée du tendeur et la partie longue permettent de relier directement deux points d’ancrage distincts.

Mise en tension progressive

Le cliquet permet d’adapter la tension à la charge, sans appliquer immédiatement un serrage maximal.

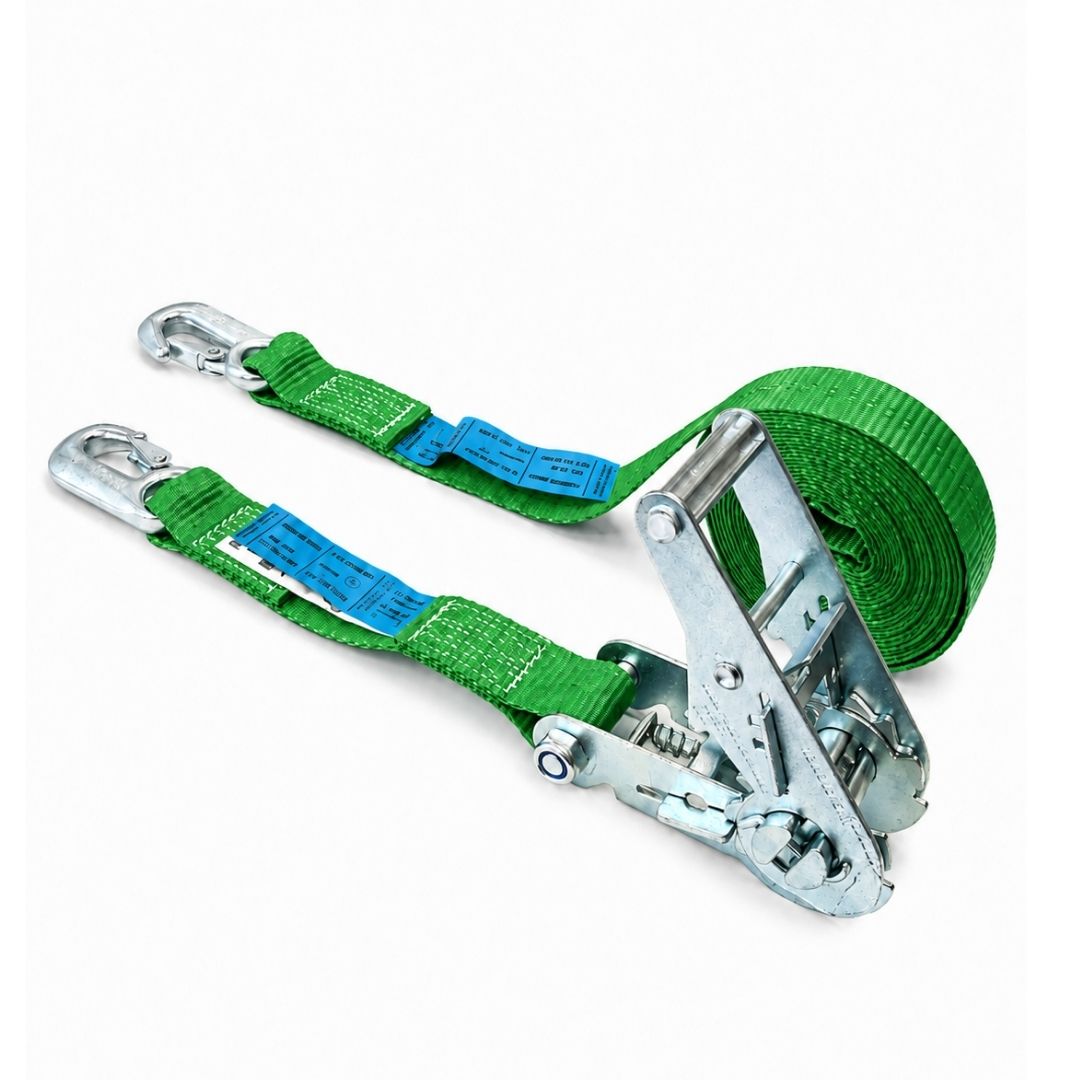

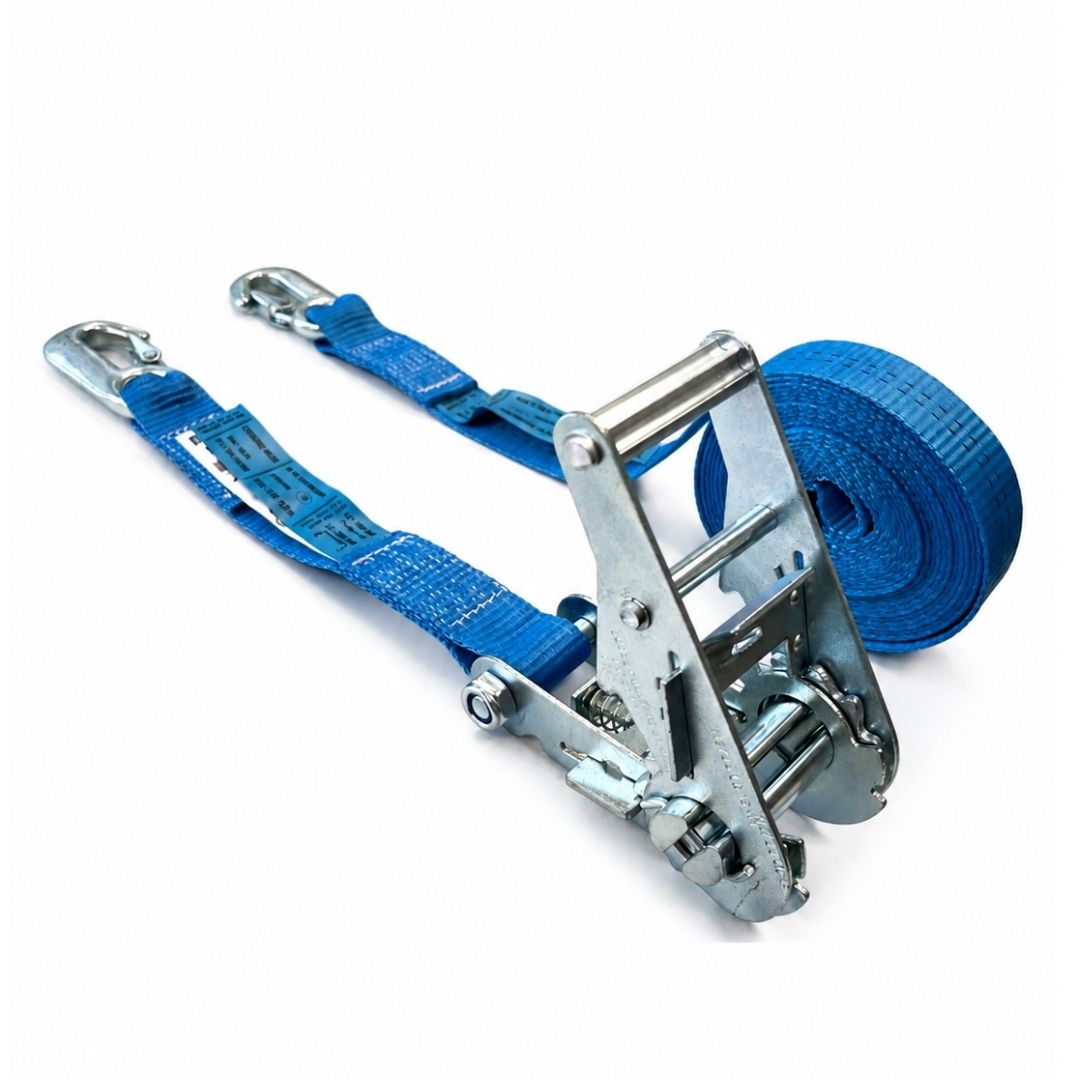

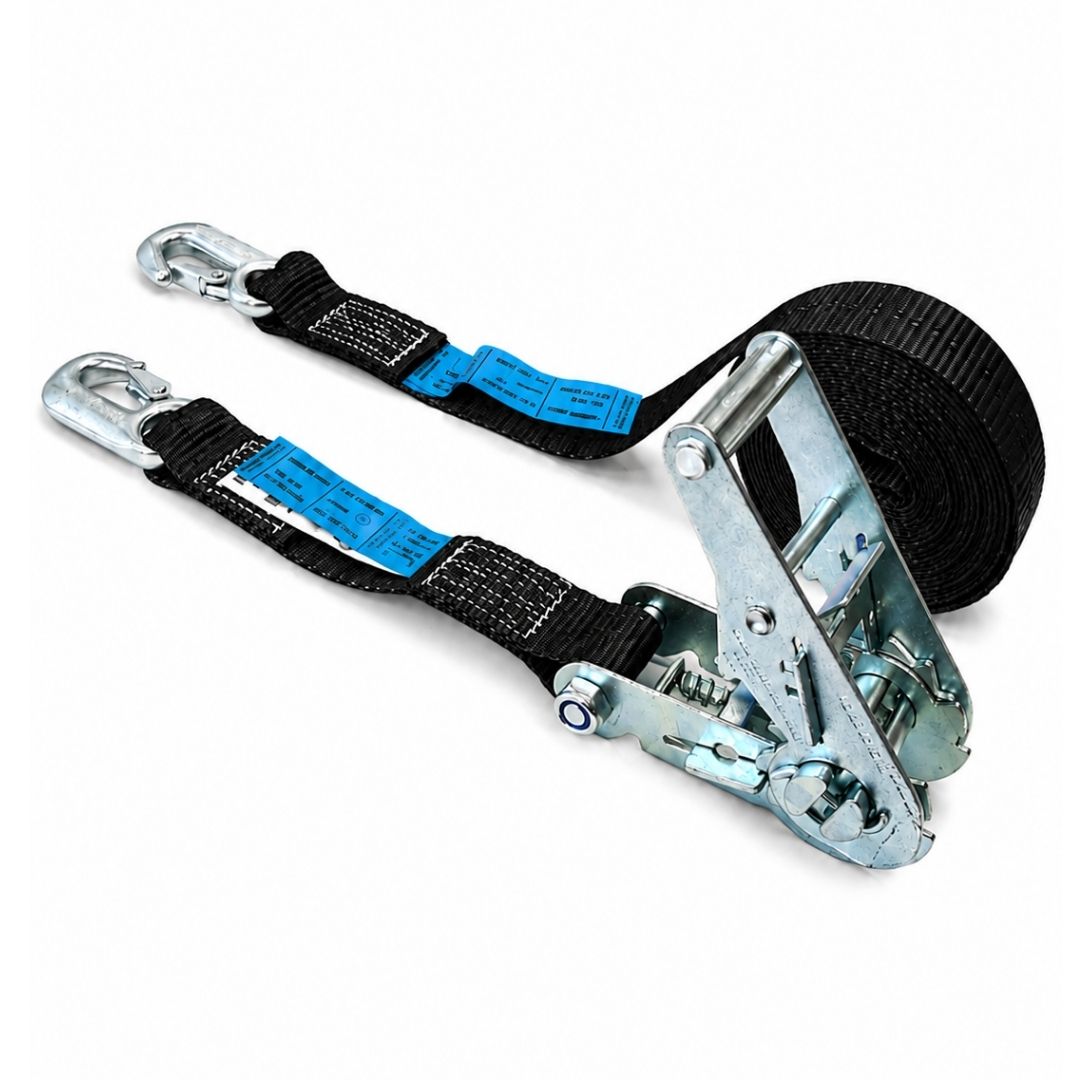

Plusieurs longueurs et coloris

Les longueurs de 2 à 10 mètres couvrent différentes dimensions de véhicules et de chargements.

Les coloris peuvent servir à organiser le parc par :

• équipe ;
• véhicule ;
• longueur ;
• affectation ;
• chantier ;
• type de matériel.

La couleur ne permet pas d’identifier la LC, la STF ou la longueur. Seule l’étiquette technique fait foi.

Domaines d’utilisation

Cette sangle convient notamment aux :

• artisans du bâtiment ;
• couvreurs ;
• charpentiers ;
• menuisiers ;
• installateurs ;
• paysagistes ;
• techniciens de maintenance ;
• services techniques ;
• collectivités ;
• entreprises de location ;
• logisticiens ;
• professionnels de l’événementiel ;
• utilisateurs réguliers d’utilitaires ;
• utilisateurs de remorques et petits plateaux.

Selon le dimensionnement retenu, elle peut participer à l’arrimage de :

• caisses à outils ;
• équipements techniques ;
• machines compactes ;
• matériels de chantier ;
• groupes électrogènes ;
• compresseurs ;
• éléments de menuiserie ;
• panneaux ;
• bastaings ;
• cadres ;
• contenants rigides ;
• matériels paysagers ;
• charges palettisées légères à intermédiaires.

La présence d’une application dans cette liste ne constitue pas une validation automatique. Chaque chargement doit être évalué selon sa masse, sa stabilité, sa géométrie et les conditions de transport.

Cas terrain

Machine compacte sur une remorque

La machine doit être calée et arrimée depuis des points de reprise adaptés.

Les crochets sont engagés dans les anneaux de la remorque et les linguets doivent se refermer complètement.

Les sangles doivent être orientées dans les directions des déplacements à empêcher. Un seul passage transversal peut être insuffisant contre un mouvement longitudinal ou un basculement.

Matériel dans un utilitaire

Les ancrages du véhicule doivent être identifiés et compatibles avec les crochets.

Ne pas accrocher la sangle sur :

• une poignée ;
• une grille de séparation légère ;
• une charnière ;
• un élément d’habillage ;
• un montant non prévu ;
• une ouverture de carrosserie non renforcée.

Le linguet ne transforme pas un élément fragile en point d’arrimage.

Panneaux, cadres ou bastaings

Les éléments doivent être regroupés, appuyés et calés.

Les chants doivent être protégés afin d’éviter la coupure du textile.

Le nombre et la disposition des sangles doivent empêcher :

• le glissement ;
• le déplacement longitudinal ;
• le déversement latéral ;
• le soulèvement ;
• la dispersion du chargement.

Charge compressible

Les cartons, sacs, isolants et matériaux souples peuvent se tasser pendant le trajet.

La tension diminue alors progressivement. Le linguet contribue à retenir le crochet, mais l’arrimage doit être contrôlé et retendu lorsque cela est nécessaire.

Charge haute ou centre de gravité élevé

Une charge haute peut basculer avant de glisser.

Les sangles doivent être positionnées suffisamment haut et dans des directions capables de reprendre ce risque.

Une fixation uniquement réalisée près du plancher peut être insuffisante.

Charge fragile

La STF de 250 daN peut endommager :

• un emballage ;
• un bac plastique ;
• un panneau fragile ;
• une pièce creuse ;
• un équipement peint ;
• une caisse légère.

La pression doit être répartie avec des protections et le serrage limité au niveau réellement nécessaire.

Lorsque la charge ne supporte pas cette pré-tension, une boucle à came avec STF 40 daN peut être plus adaptée.

Mise en place correcte

1. Contrôler le textile, les coutures, le tendeur, les crochets et les linguets.
2. Vérifier la stabilité et le calage de la charge.
3. Identifier les points d’ancrage utilisables.
4. Contrôler leur résistance et leur orientation.
5. Engager complètement les crochets.
6. Vérifier la fermeture libre des linguets.
7. Positionner la sangle à plat.
8. Supprimer les nœuds et les vrillages.
9. Installer les protections nécessaires.
10. Introduire correctement la partie longue dans l’axe du tendeur.
11. Reprendre manuellement le mou.
12. Actionner le cliquet sans rallonge.
13. Surveiller la charge pendant la tension.
14. Éviter un enroulement excessif sur l’axe.
15. Fermer complètement le mécanisme.
16. Attacher la longueur libre.
17. Contrôler les crochets, linguets et ancrages.
18. Vérifier l’ensemble avant le départ.
19. Recontrôler après tassement ou déplacement éventuel.

Utiliser correctement le cliquet renforcé

Le tendeur doit rester propre, mobile et capable de se verrouiller complètement.

Ne jamais :

• ajouter une rallonge à la poignée ;
• frapper le mécanisme ;
• forcer un cliquet grippé ;
• serrer avec un outil ;
• utiliser une poignée déformée ;
• saturer l’axe avec trop de textile ;
• laisser le mécanisme partiellement ouvert ;
• utiliser le cliquet comme point d’accrochage ;
• appliquer une tension supérieure à celle prévue.

Après serrage, le mécanisme doit être complètement fermé. Une poignée laissée en position intermédiaire peut se libérer sous l’effet des vibrations.

Détendre la sangle en sécurité

Avant d’ouvrir le tendeur :

• vérifier que la charge reste stable ;
• contrôler le risque de basculement ;
• s’assurer qu’aucun élément ne repose uniquement sur la sangle ;
• se placer hors de la trajectoire possible de la charge ;
• maintenir la partie libre ;
• ouvrir progressivement le mécanisme.

Une charge comprimée ou appuyée contre la sangle peut se déplacer brutalement lors de la libération de la tension.

Les crochets ne doivent être retirés qu’après suppression complète de l’effort.

Protection contre les arêtes et l’abrasion

Le textile ne doit jamais travailler directement sur :

• une arête vive ;
• un chant métallique ;
• une tôle ;
• une pièce brute ;
• un angle coupant ;
• une surface fortement abrasive ;
• une zone chaude ;
• une partie mobile.

Les protections d’arrimage permettent :

• d’éviter la coupure ;
• de réduire l’abrasion ;
• de répartir la pression ;
• de protéger la marchandise ;
• de maintenir le cheminement ;
• d’améliorer la transmission de la tension ;
• de prolonger la durée d’utilisation.

Une protection souple standard peut être insuffisante face à une arête réellement coupante. Le dispositif doit être adapté à la forme du bord, à la pression et au risque de déplacement.

Contrôle avant chaque utilisation

Contrôle du textile

Retirer la sangle du service en présence de :

• coupure ;
• déchirure ;
• entaille ;
• fibres porteuses rompues ;
• abrasion importante ;
• lisière profondément endommagée ;
• brûlure ;
• fusion ou glaçage du textile ;
• durcissement anormal ;
• attaque chimique connue ou suspectée ;
• nœud ;
• réparation non autorisée.

Contrôle des coutures

Mettre la sangle à l’écart si les coutures présentent :

• fils rompus ;
• arrachement ;
• usure importante ;
• déchirure du textile environnant ;
• brûlure ;
• déformation ;
• réparation locale.

Contrôle du cliquet renforcé

Ne pas utiliser le tendeur en présence de :

• déformation ;
• fissure ;
• axe détérioré ;
• jeu anormal ;
• corrosion affectant le fonctionnement ;
• grippage ;
• blocage ;
• dents endommagées ;
• poignée déformée ;
• verrouillage incomplet ;
• retour irrégulier du mécanisme.

Contrôle des crochets

Retirer le produit du service si un crochet présente :

• ouverture permanente ;
• torsion ;
• fissure ;
• pointe détériorée ;
• usure importante ;
• corrosion profonde ;
• trace de surcharge ;
• déformation empêchant un engagement normal.

Contrôle des linguets

Chaque linguet doit :

• pivoter librement ;
• revenir en position fermée ;
• rester correctement fixé ;
• ne présenter aucune fissure ;
• ne pas être déformé ;
• ne pas être bloqué par la corrosion ou les salissures.

Un linguet manquant, cassé, bloqué ou déformé supprime la fonction spécifique de cette version. La sangle doit être isolée jusqu’à décision de remise en état autorisée ou de mise au rebut.

Contrôle de l’étiquette

L’étiquette doit rester présente et lisible afin d’identifier notamment :

• la LC ;
• la STF ;
• la SHF ;
• la longueur ;
• la matière textile ;
• la norme de référence ;
• les éléments de traçabilité.

Une sangle non identifiable ne doit pas être utilisée dans un arrimage professionnel dimensionné.

Critères de mise à l’écart

Isoler immédiatement la sangle en cas de doute sur :

• son historique ;
• une éventuelle surcharge ;
• son exposition à un produit chimique ;
• une coupure ;
• l’état des coutures ;
• le fonctionnement du cliquet ;
• la déformation d’un crochet ;
• le fonctionnement d’un linguet ;
• la lisibilité de l’étiquette ;
• la conformité de l’ensemble.

Un équipement douteux ne doit pas rester disponible dans un véhicule comme solution de dépannage.

Conformité et limites d’utilisation

Cette sangle est exclusivement destinée à l’arrimage de marchandises.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre un matériel ;
• retenir une personne ;
• constituer un ancrage d’EPI ;
• remorquer un véhicule ;
• extraire un engin enlisé ;
• tirer une charge au sol ;
• remplacer une élingue ;
• maintenir une charge suspendue ;
• sécuriser un matériel au-dessus de personnes ;
• réaliser un ancrage permanent.

La LC, la STF, la SHF et la valeur de rupture du textile sont des données liées à l’arrimage ou aux essais du produit. Elles ne constituent pas une CMU de levage.

Erreurs fréquentes à éviter

Croire que le cliquet renforcé augmente la LC

La LC reste de 1 000 daN. La construction renforcée du tendeur n’autorise aucun dépassement.

Croire que le linguet verrouille définitivement le crochet

Le linguet limite le risque de désengagement. Il ne constitue pas un verrouillage absolu.

Faire porter l’ancrage sur le linguet

Le point d’ancrage doit travailler dans le fond du crochet.

Utiliser un crochet dont le linguet reste ouvert

Si la géométrie du point empêche la fermeture du linguet, la terminaison n’est pas adaptée.

Forcer sur le cliquet avec une rallonge

La SHF est de 50 daN. Un levier peut surcharger l’ensemble.

Convertir la LC en kilogrammes transportables

La LC de 1 000 daN ne correspond pas à une masse maximale universelle.

Utiliser la LC dans un calcul par frottement

Le calcul d’un arrimage couvrant doit utiliser la STF de 250 daN.

Appliquer automatiquement la valeur de 2 000 daN

La tension double exige deux brins réellement porteurs dans une configuration appropriée.

Utiliser la rupture textile comme capacité

La rupture annoncée de 3,2 tonnes n’est pas une capacité de service.

Accrocher la sangle sur un point non identifié

La résistance du système ne compense pas un ancrage insuffisant.

Ne pas protéger une arête

Les vibrations peuvent couper progressivement le textile pendant le transport.

Saturer l’axe du tendeur

Un enroulement excessif gêne la fermeture et le verrouillage du mécanisme.

Ne pas recontrôler une charge compressible

Le tassement réduit la tension. Le linguet ne retend pas la sangle.

Utiliser la sangle sans étiquette lisible

Les capacités et la traçabilité ne peuvent plus être vérifiées.

Utiliser la sangle pour lever

Une sangle d’arrimage conforme à l’EN 12195-2 ne remplace jamais une élingue de levage.

Stockage et entretien

Après utilisation :

• retirer les salissures ;
• nettoyer les articulations des linguets ;
• vérifier leur retour en position fermée ;
• contrôler le fonctionnement du cliquet ;
• laisser sécher le textile avant rangement ;
• ne pas stocker la sangle humide dans un coffre fermé ;
• protéger le matériel des UV ;
• éviter les produits chimiques ;
• tenir la sangle éloignée des sources de chaleur ;
• empêcher les crochets et le tendeur d’endommager le textile ;
• ranger l’ensemble à l’écart des outils coupants ;
• isoler immédiatement tout produit douteux.

Une sangle exposée à une substance chimique non identifiée ne doit pas être remise en service sans validation.

Compléter et comparer cette configuration

Comparer les sangles professionnelles 25 et 35 mm

Consulter la gamme sangles d’arrimage 25 mm et 35 mm conformes EN 12195-2 pour comparer les capacités, systèmes de tension, longueurs et terminaisons disponibles.

Comparer avec le cliquet renforcé et les crochets écartés

Lorsque les points d’ancrage sont plus ouverts et que la retenue par linguet n’est pas nécessaire, consulter la sangle d’arrimage 35 mm avec crochets doigts écartés et tendeur à cliquet renforcé – LC 1 000 daN.

Choisir un cliquet standard avec linguets

Pour un usage moins répétitif conservant la fonction de retenue des crochets, comparer avec la sangle d’arrimage 35 mm à cliquet standard et crochets à linguet – LC 1 000 daN.

Utiliser des ancrages compacts

Pour des anneaux plus étroits, consulter la sangle d’arrimage 35 mm avec crochets doigts rapprochés – LC 1 000 daN.

Cercler directement une charge

Lorsqu’aucun crochet n’est nécessaire, choisir la sangle d’arrimage 35 mm en 1 partie type ceinture à cliquet – LC 1 000 daN.

Limiter la tension sur une charge sensible

Pour un serrage manuel modéré, consulter la sangle d’arrimage 35 mm type ceinture avec boucle à came – LC 400 daN et STF 40 daN.

Passer sur une capacité supérieure

Pour les charges ou conditions dépassant le domaine du 35 mm, explorer les sangles d’arrimage 50 mm pour poids lourds conformes EN 12195-2.

Protéger le textile et la marchandise

Compléter l’installation avec les protections d’arrimage, coins, cornières et passants adaptés à la largeur de la sangle et aux arêtes de la charge.

Organiser les points d’ancrage

Consulter les arceaux, barres et rails d’arrimage pour aménager un utilitaire, une remorque ou un véhicule d’intervention.

Dimensionner correctement l’installation

Consulter le guide technique complet de l’arrimage EN 12195-2 pour approfondir les notions de LC, STF, SHF, arrimage direct, arrimage par frottement, calage, angles et contrôle du matériel.

FAQ

Le cliquet renforcé et les linguets augmentent-ils la LC ?

Non. La LC reste de 1 000 daN. Le cliquet renforcé répond à une logique de manipulation régulière et les linguets limitent le risque de désengagement des crochets. Aucun de ces équipements n’autorise à dépasser les valeurs inscrites sur l’étiquette.

Quelle différence avec la sangle 35 mm à crochets doigts écartés et cliquet renforcé ?

La version à linguet retient davantage les crochets sur des points compatibles lorsque la tension diminue. La version à doigts écartés offre une accroche plus ouverte, mais sans dispositif de fermeture. Le choix dépend d’abord de la géométrie des points d’ancrage.

Peut-on lever une charge avec cette sangle ?

Non. Cette sangle est exclusivement destinée à l’arrimage. Le levage exige une élingue disposant d’une CMU, d’un marquage et d’une conformité adaptés.

Commander une sangle d’arrimage 35 mm avec cliquet renforcé et linguets

Cette sangle 35 mm en 2 parties répond aux professionnels qui recherchent un mécanisme adapté aux manipulations répétées et des crochets limitant le risque de désengagement pendant la pose ou après une baisse momentanée de tension.

Avant commande, sélectionner la longueur et le coloris adaptés, puis vérifier :

• la géométrie des points d’ancrage ;
• la fermeture complète des linguets ;
• la capacité des ancrages ;
• la méthode d’arrimage ;
• le nombre de sangles nécessaire ;
• la résistance de la charge à la STF de 250 daN ;
• la compatibilité du format 35 mm avec les efforts à reprendre.

Pour des ancrages plus ouverts, un simple cerclage, une tension plus faible ou une capacité supérieure, Corderie Weiss oriente le professionnel vers la configuration la plus cohérente avec le véhicule et le chargement.
