Protections contre les angles vifs

Protections pour élingues et sangles de levage : coins et fourreaux polyuréthane

Une élingue correctement dimensionnée peut être détériorée très rapidement si elle travaille sur une arête, un petit rayon, une surface abrasive, un chant métallique ou une zone d’appui agressive.

La protection doit donc être choisie en fonction du contact réel entre la charge et l’élingue : sangle plate, élingue ronde ou, pour certaines références précisément prévues à cet effet, câble acier.

Coins polyuréthane standard, versions aimantées, modèles flexibles ou fourreaux 1 et 2 faces ne répondent pas au même problème.

La première question n’est pas :

« quelle protection est la plus résistante ? »

mais :

« comment mon élingue rencontre-t-elle réellement la charge ? »

Choisir la bonne protection : tableau de décision

Coin = protection localisée.
Fourreau = protection longitudinale.
Aimanté = aide au positionnement.
Flexible = adaptation à la géométrie.
2 faces = couverture plus enveloppante.

Avant de choisir : abrasion, coupure, pincement ou glissement ?

Ces risques sont souvent regroupés sous le terme général « arête vive », alors qu’ils ne correspondent pas au même mécanisme.

Le choix correct commence donc par l’identification du mécanisme d’endommagement.

Un fourreau prévu principalement pour limiter l’abrasion ne doit pas être considéré automatiquement comme une protection universelle contre une arête coupante.

De la même manière, un coin flexible capable d’accompagner une forme n’autorise pas automatiquement le travail sur n’importe quel petit rayon.

Le guide technique des sangles plates de levage EN 1492-1 et le guide des élingues rondes EN 1492-2 approfondissent ces problématiques d’interface, de rayon, de pincement et de déplacement du textile.

Coin de protection ou fourreau : quelle différence ?

La forme de la zone exposée permet généralement de faire un premier choix.

Choisir un coin lorsque le risque est localisé

Le coin est particulièrement adapté à :

• un angle ;
• un chant ;
• une arête ;
• un changement de direction localisé ;
• une zone d’appui précisément identifiée.

Il crée une interface entre la charge et l’élingue exactement au niveau du contact.

Choisir un fourreau lorsque le risque s’étend sur une longueur

Le fourreau devient plus pertinent lorsque l’élingue longe :

• une surface rugueuse ;
• une pièce métallique sur une certaine longueur ;
• une zone présentant plusieurs points possibles de frottement ;
• un support sur lequel le contact peut se déplacer légèrement.

La longueur de la protection devient alors aussi importante que sa largeur.

Coins polyuréthane standard : pour une géométrie régulière

Les coins standard constituent la solution la plus directe lorsque :

• l’arête est clairement identifiable ;
• la géométrie est relativement régulière ;
• le coin peut être correctement positionné ;
• aucun dispositif particulier de maintien n’est nécessaire ;
• aucune adaptation importante à la forme de la charge n’est recherchée.

La gamme actuelle comprend des dimensions nominales 50, 70, 90, 150, 245 et 330 mm.

Mais la dimension inscrite dans le nom du coin ne doit jamais être assimilée automatiquement à la largeur maximale d’une sangle.

Exemple important : le coin 70 mm

Le coin polyuréthane standard 70 mm est annoncé pour :

• une sangle plate jusqu’à 60 mm de largeur ;
• une élingue ronde jusqu’à 2 tonnes.

Le nom « 70 mm » désigne donc la protection, pas une autorisation automatique d’y installer une sangle plate de 70 mm.

Cette logique de vérification doit être appliquée à chaque référence.

Coin polyuréthane 50 mm : une géométrie particulière

Le coin polyuréthane largeur 50 mm mérite d’être distingué des autres dimensions.

Cette référence est spécifiquement présentée pour :

• les élingues rondes ;
• les câbles acier.

Elle ne doit pas être choisie pour une sangle plate de 50 mm simplement parce que les deux valeurs sont identiques.

Une sangle plate possède une géométrie différente et doit disposer d’un passage lui permettant de rester correctement déployée.

Pour les opérations sur câble, consulter également les élingues câbles acier.

Coins polyuréthane aimantés : maintenir la protection pendant la préparation

La version aimantée conserve la fonction première du coin :

protéger l’interface entre l’élingue et l’arête.

Elle ajoute une fonction pratique :

faciliter le prépositionnement sur une structure métallique compatible.

Cette solution devient particulièrement intéressante lorsque :

• la face est verticale ;
• le coin standard tombe pendant la préparation ;
• plusieurs protections doivent être placées avant la mise sous tension ;
• l’opérateur doit conserver les mains disponibles pour positionner l’élingue ;
• l’accès à la zone de contact rend le maintien manuel contraignant.

Le coin polyuréthane aimanté 70 mm illustre cette fonction.

L’aimant ne participe jamais au levage

Les aimants intégrés servent au positionnement de la protection.

Ils ne constituent jamais :

• un point de levage ;
• un ancrage ;
• un élément porteur ;
• un dispositif de retenue de la charge ;
• une augmentation de la CMU.

Après une légère mise sous tension, la position du coin doit toujours être recontrôlée.

Aimanté signifie prépositionné plus facilement, jamais verrouillé mécaniquement.

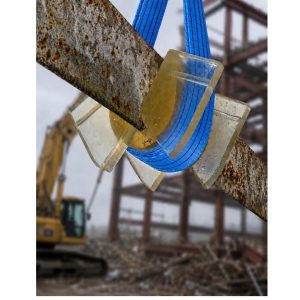

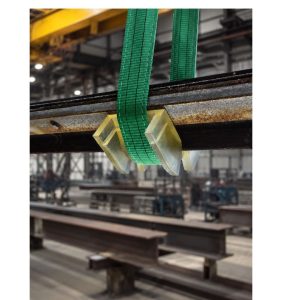

Coins polyuréthane flexibles : lorsque la géométrie devient le problème

Les versions flexibles répondent à une autre difficulté.

Elles sont à étudier lorsque la charge présente :

• un rayon ;
• une forme cintrée ;
• un profil moins régulier ;
• une transition entre plusieurs faces ;
• une géométrie sur laquelle un coin rigide prend mal son appui.

Le coin polyuréthane flexible 70 mm constitue la première dimension de cette famille actuellement proposée.

Des versions 90, 150, 245 et 330 mm sont également disponibles.

Flexible ne signifie jamais utilisable sur toute arête

La souplesse améliore l’adaptation à certaines formes.

Elle ne supprime pas :

• la concentration des efforts sur un petit rayon ;
• le risque de coupure ;
• le risque de pincement ;
• la nécessité de maintenir le textile correctement positionné.

La protection peut se déformer.

La sangle, elle, ne doit pas être artificiellement pliée ou pincée pour suivre cette déformation.

Fourreau polyuréthane 1 face : protéger une longueur exposée

Le fourreau polyuréthane 1 face est particulièrement pertinent lorsque une face identifiable de l’élingue est exposée au frottement ou à l’abrasion sur une certaine longueur.

Il est proposé actuellement dans les largeurs :

30 – 50 – 60 – 75 – 90 – 120 – 150 – 180 – 240 – 300 mm

avec des longueurs allant jusqu’à 6 mètres selon les variantes.

La construction comprend une partie textile permettant d’introduire l’élingue dans le fourreau et de faire coulisser la protection jusqu’à la zone à protéger.

Le fourreau doit être dimensionné selon :

largeur de l’élingue + longueur réellement exposée + position de la face protégée.

Fourreau polyuréthane 2 faces : lorsque plusieurs côtés peuvent être exposés

Le fourreau polyuréthane 2 faces devient plus pertinent lorsque :

• deux faces peuvent rencontrer la charge ;
• l’orientation du textile peut légèrement évoluer ;
• une protection 1 face risque de laisser un côté exposé ;
• la géométrie demande une protection plus enveloppante.

Il est lui aussi actuellement proposé dans les largeurs :

30 – 50 – 60 – 75 – 90 – 120 – 150 – 180 – 240 – 300 mm

et dans des longueurs de 1 à 6 mètres.

1 face ou 2 faces ?

Le modèle 2 faces ne doit pas être choisi selon le principe « davantage de matière = forcément mieux ».

Le bon produit est celui dont la couverture correspond réellement aux faces exposées.

Fourreau d’abrasion ≠ protection anti-coupure universelle

C’est une distinction fondamentale.

Une protection capable de résister correctement au frottement d’une surface rugueuse n’est pas automatiquement adaptée à :

• un bord de tôle extrêmement fin ;
• une arête coupante ;
• une bavure importante ;
• un petit rayon soumis à une forte charge.

La matière, l’épaisseur ou la dureté de la protection ne suffisent jamais, prises isolément, à démontrer son aptitude face à une arête donnée.

Il faut toujours examiner :

géométrie de l’arête + rayon + pression locale + mouvement éventuel + type d’élingue + protection choisie.

Comment choisir la largeur d’une protection ?

La largeur doit être déterminée à partir de l’élingue réellement utilisée.

Il faut vérifier que :

• la sangle entre sans être forcée ;
• les bords restent libres ;
• la bande reste à plat ;
• l’élingue ronde n’est pas pincée ;
• aucune partie porteuse ne déborde vers l’arête.

Ne créez jamais une règle « largeur = tonnage »

Une sangle de 150 mm n’a pas automatiquement une CMU donnée.

La largeur et la capacité sont deux paramètres différents.

La CMU dépend de la construction de l’élingue elle-même.

Pour une sangle plate, consulter l’identification du produit réellement utilisé ainsi que le guide technique EN 1492-1.

Une sangle plate doit rester réellement plate

Une grande largeur n’apporte son avantage que lorsqu’elle peut travailler normalement.

La sangle ne doit pas être :

• repliée ;
• vrillée ;
• tassée ;
• pincée ;
• chevauchée ;
• comprimée dans une protection trop étroite.

Une sangle de grande largeur mal placée peut concentrer l’effort sur une zone beaucoup plus petite que prévu.

Le choix de la protection doit donc préserver la géométrie normale du textile.

Retrouvez les sangles plates de levage EN 1492-1.

Avec une élingue ronde : contrôler la gaine et son centrage

Une élingue ronde change de forme lorsqu’elle est mise sous tension.

La protection doit donc permettre :

• un centrage correct ;
• l’absence de pincement ;
• une couverture complète de la zone agressive ;
• l’absence de contact direct entre la gaine et l’arête.

Après une première tension, contrôler à nouveau la position.

Retrouvez les élingues rondes de levage EN 1492-2 et le guide technique consacré aux élingues rondes EN 1492-2.

La protection n’augmente jamais la CMU

Aucun coin ou fourreau de cette famille ne doit être considéré comme un élément ajoutant de la capacité à l’élingue.

La logique reste :

masse réelle → centre de gravité → points de prise → mode d’élingage → brins porteurs → angle β → CMU applicable → élingue → interfaces → protections.

Une protection ne corrige jamais :

• une élingue sous-dimensionnée ;
• une mauvaise CMU ;
• un angle défavorable ;
• un centre de gravité mal identifié ;
• une mauvaise répartition des efforts ;
• une charge instable ;
• un point de prise inadéquat.

La protection traite le contact. Elle ne dimensionne pas le levage.

Pourquoi le rayon de l’arête est-il important ?

Deux pièces possédant visuellement « un angle » peuvent imposer des contraintes totalement différentes.

Il faut distinguer :

• un angle largement arrondi ;
• un rayon réduit ;
• un chant métallique marqué ;
• un bord de tôle ;
• une bavure ;
• une arête très fine.

Lorsque le rayon diminue, le contact se concentre davantage.

Une protection peut améliorer l’interface, mais elle ne permet jamais de considérer tous les petits rayons comme acceptables.

En l’absence d’une valeur documentée pour une référence précise, aucun rayon minimal universel ne doit être inventé.

Attention au mouvement relatif entre l’élingue et la charge

Une protection fonctionne dans de meilleures conditions lorsque son contact reste stable.

Un déplacement sous tension peut provoquer :

frottement + abrasion + échauffement + déplacement de la protection.

Il faut donc éviter autant que possible :

• le coulissement du textile sur l’arête ;
• le déplacement latéral de l’élingue ;
• les à-coups ;
• les changements d’assiette incontrôlés ;
• le glissement d’un fourreau hors de sa zone de travail.

Si le mouvement est important, la priorité doit être de revoir la géométrie ou le mode de prise, pas simplement d’ajouter de l’épaisseur de protection.

Centre de gravité : une protection peut se déplacer au décollage

Une charge peut prendre une autre assiette lorsque l’effort apparaît.

Ce mouvement peut déplacer :

• l’élingue ;
• son point d’appui ;
• le coin ;
• le fourreau ;
• la zone réellement exposée.

C’est pourquoi un contrôle à vide ne suffit pas.

La bonne séquence est :

positionnement → légère mise sous tension → contrôle → levage.

Comment mettre en place une protection d’élingue ?

1. Identifier tous les contacts

Examiner tout le trajet de l’élingue.

Repérer :

• arêtes ;
• chants ;
• rayons ;
• bavures ;
• surfaces rugueuses ;
• zones de glissement possible.

2. Choisir le type de protection

Déterminer si le risque est :

• ponctuel → coin ;
• longitudinal → fourreau ;
• difficile à maintenir sur métal → aimanté ;
• lié à une forme irrégulière → flexible ;
• présent sur plusieurs faces → fourreau 2 faces.

3. Choisir la bonne dimension

Vérifier la largeur et la géométrie du matériel réellement utilisé.

Ne jamais forcer une sangle dans une protection trop petite.

4. Contrôler l’élingue avant de la recouvrir

Une protection ne doit pas masquer :

• une coupure ;
• une abrasion importante ;
• une couture endommagée ;
• une gaine détériorée ;
• une autre anomalie nécessitant le retrait de l’élingue.

5. Positionner la protection

Toute la zone agressive doit être couverte.

6. Appliquer progressivement une légère tension

Observer le comportement réel de l’ensemble.

7. Recontrôler

Avant décollage complet :

• vérifier la position ;
• contrôler le centrage ;
• rechercher un pincement ;
• vérifier l’absence de glissement ;
• contrôler la nouvelle assiette de la charge.

Combien de protections faut-il ?

Plusieurs coins de cette gamme sont annoncés pour une utilisation par paire.

Cela ne signifie pas que deux protections suffisent toujours.

Une charge peut présenter :

• deux arêtes ;
• quatre arêtes ;
• plusieurs changements de direction ;
• plusieurs élingues ;
• de nouveaux contacts après mise sous tension.

Le nombre nécessaire dépend de toutes les zones agressives réellement rencontrées par le textile.

Erreurs fréquentes à éviter

Choisir uniquement selon le nom de la dimension

Un coin « 70 mm » n’est pas automatiquement prévu pour une sangle plate de 70 mm.

Confondre abrasion et coupure

Un fourreau résistant à l’abrasion n’est pas automatiquement adapté à une arête extrêmement coupante.

Forcer une sangle dans une protection trop étroite

La protection peut alors créer elle-même un pincement.

Choisir systématiquement la version aimantée

L’aimantation n’apporte un avantage que lorsqu’un problème de maintien existe réellement.

Choisir systématiquement le flexible

La souplesse n’est utile que si la géométrie l’exige.

Utiliser un 1 face alors que l’élingue peut tourner

Une face non protégée peut alors devenir exposée.

Masquer une élingue endommagée sous un fourreau

La protection ne répare jamais le textile.

Laisser le textile glisser sous charge

Le mouvement peut fortement augmenter l’abrasion et déplacer la protection.

Oublier la CMU et les angles

La protection de l’arête ne modifie aucunement les efforts supportés par l’élingue.

Domaines d’utilisation

Les protections pour élingues sont notamment utilisées en :

• industrie ;
• maintenance ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• mécanique ;
• fabrication de machines ;
• préfabrication ;
• BTP ;
• montage industriel ;
• manutention lourde ;
• logistique industrielle ;
• levage de tôles ;
• manutention de châssis et bâtis ;
• levage de cadres et caissons ;
• manutention de pièces mécano-soudées.

Le secteur d’activité ne détermine toutefois jamais le produit à lui seul.

La géométrie du contact reste le critère essentiel.

Contrôle avant utilisation

• Vérifier que la charge et le centre de gravité sont identifiés.
• Vérifier que l’élingue est correctement dimensionnée.
• Vérifier que la CMU et le mode de prise sont compatibles.
• Repérer toutes les zones agressives.
• Identifier le risque : abrasion, coupure, rayon, pincement ou mouvement.
• Vérifier que le type de protection est adapté au risque.
• Vérifier que la largeur est compatible avec le textile.
• Vérifier que la longueur est suffisante pour un fourreau.
• Vérifier que le coin est correctement dimensionné.
• Contrôler l’absence de coupure, fissure, arrachement ou déformation préoccupante de la protection.
• Inspecter l’élingue avant de poser la protection.
• Vérifier qu’une sangle plate reste à plat.
• Vérifier qu’une élingue ronde reste correctement centrée.
• Vérifier l’orientation du fourreau.
• Utiliser les aimants uniquement comme aide au positionnement.
• Vérifier que toute la zone agressive est couverte.
• Appliquer une légère tension avant le décollage complet.
• Recontrôler la position des protections.
• Vérifier l’absence de pincement.
• Vérifier l’absence de glissement anormal.
• Contrôler l’assiette de la charge.
• Vérifier qu’aucun textile ne travaille directement sur une zone agressive.
• Interrompre l’opération en cas de doute.

Compléter le choix de l’élingue

La protection doit toujours être sélectionnée en cohérence avec le matériel porteur.

Pour une charge où une large surface d’appui est recherchée :

Sangles plates de levage EN 1492-1

Pour une solution textile compacte et polyvalente :

Élingues rondes de levage EN 1492-2

Pour les configurations prévues avec câble acier :

Élingues câbles acier

Pour comparer l’ensemble des solutions textiles :

Levage textile professionnel

Approfondir la méthode de choix

Pour maîtriser largeur, modes de prise, CMU, angles, interfaces et protections :

Guide technique des sangles plates de levage EN 1492-1

Pour distinguer abrasion, coupure, pincement et mouvement relatif avec les élingues rondes :

Guide des élingues rondes de levage EN 1492-2

Pour retrouver l’ensemble des contenus techniques :

Méthodes et guides techniques

FAQ

Quelle différence entre un coin et un fourreau de protection ?

Le coin traite principalement une arête, un angle ou une zone d’appui localisée. Le fourreau protège une certaine longueur de l’élingue lorsqu’elle est exposée à une surface abrasive ou à une zone de contact plus étendue.

Une protection permet-elle de lever sur n’importe quelle arête vive ?

Non. Une protection réduit ou évite certains contacts agressifs, mais son aptitude dépend de la géométrie de l’arête, du rayon, des efforts, du mouvement éventuel et de la protection utilisée. Une arête extrêmement vive ou un petit rayon fortement sollicité nécessite une analyse spécifique.

Comment choisir entre coin standard, aimanté et flexible ?

Choisir le standard lorsque la géométrie est régulière et que le coin reste correctement positionné. Choisir l’aimanté lorsque la difficulté principale est le maintien sur une structure métallique avant tension. Choisir le flexible lorsque la difficulté principale vient d’un rayon, d’un profil ou d’une forme moins régulière.

Conclusion

Une protection d’élingue ne doit jamais être choisie uniquement selon sa largeur ou son apparence.

Le bon raisonnement est :

identifier le risque → analyser la géométrie → choisir coin ou fourreau → sélectionner la bonne dimension → positionner → mettre légèrement sous tension → contrôler.

La gamme permet de répondre à des situations distinctes :

coin standard = arête localisée et régulière
coin aimanté = maintien sur structure métallique
coin flexible = adaptation à certaines géométries
fourreau 1 face = frottement longitudinal sur une face
fourreau 2 faces = plusieurs côtés susceptibles d’être exposés.

La protection reste enfin ce qu’elle doit être : une interface correctement choisie entre l’élingue et la charge.

Elle ne modifie jamais la CMU, ne corrige jamais un mauvais élingage et ne constitue jamais une autorisation générale à travailler sur n’importe quelle arête.
