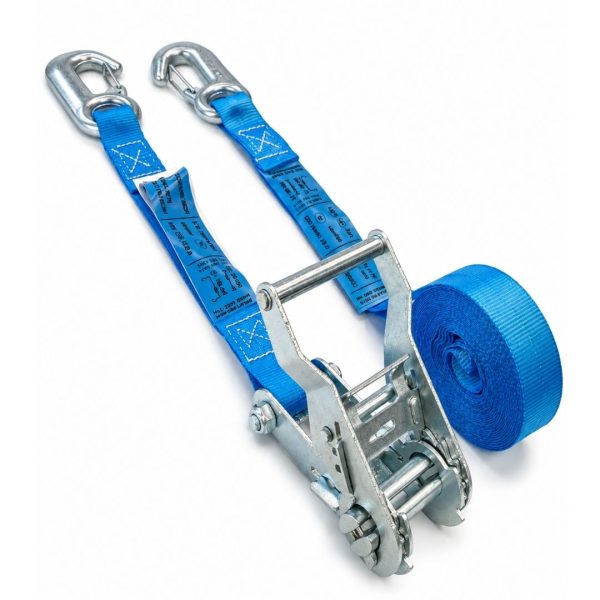

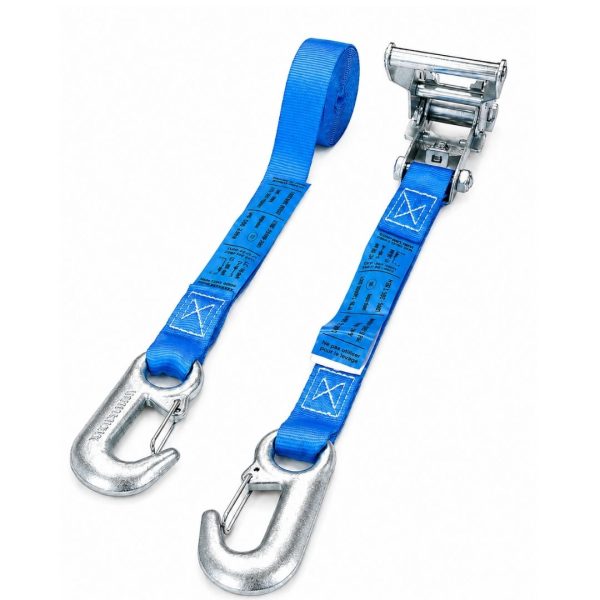

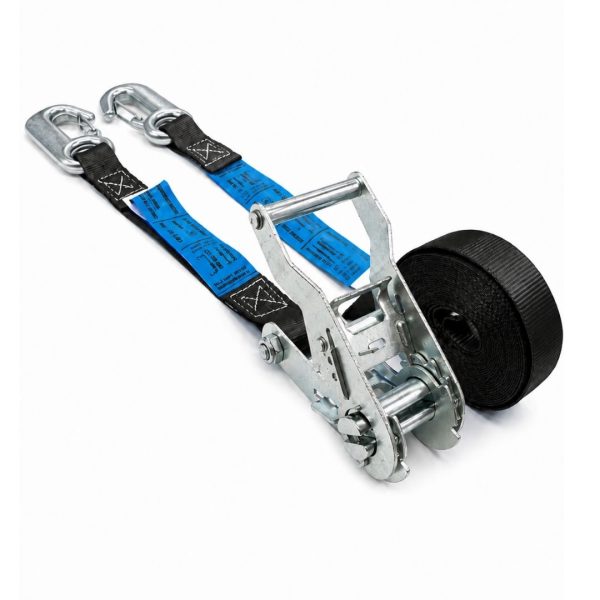

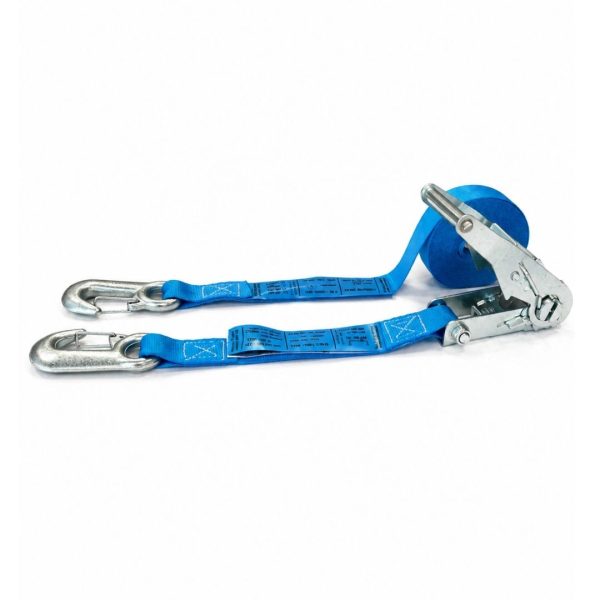

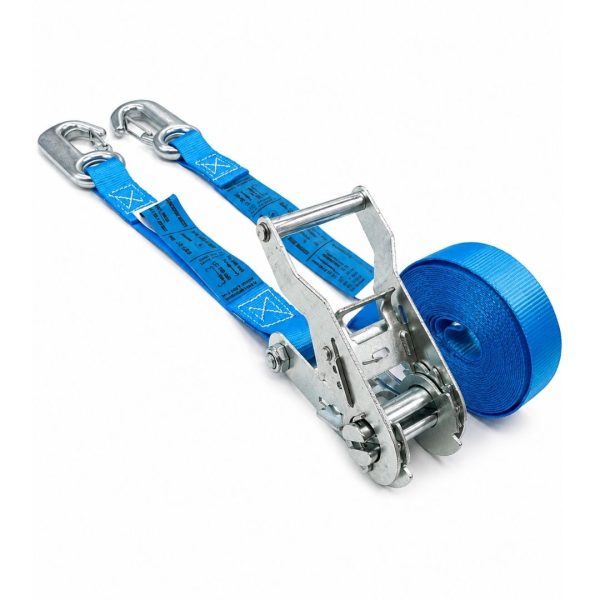

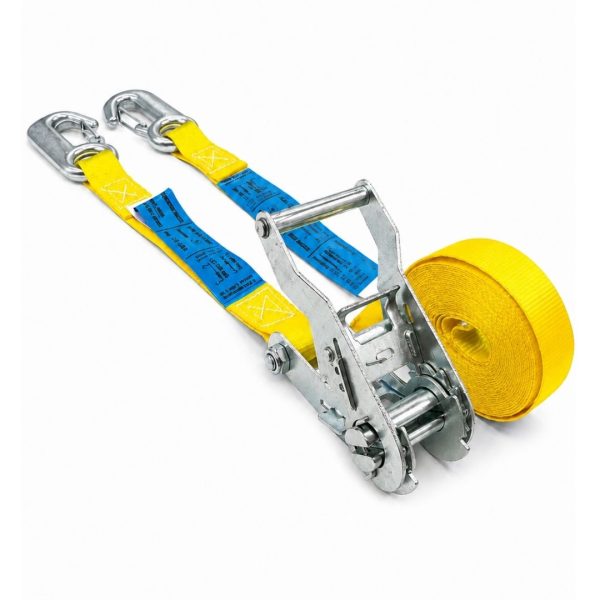

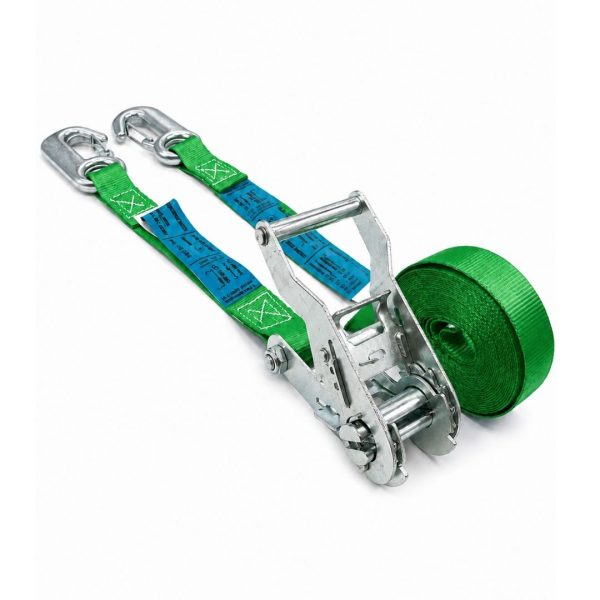

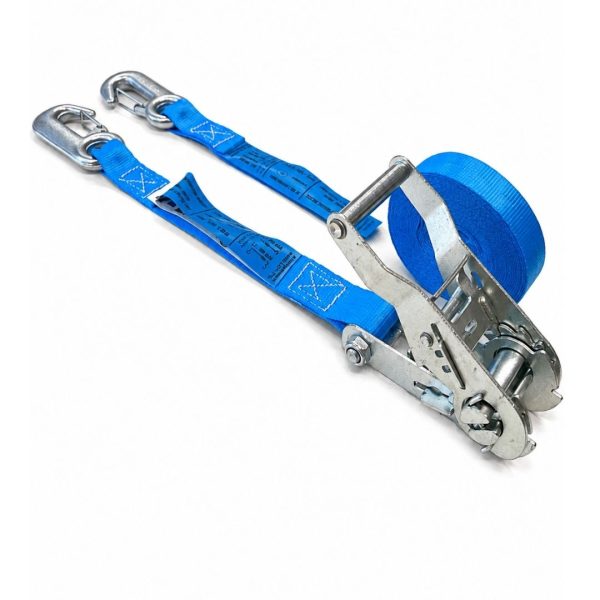

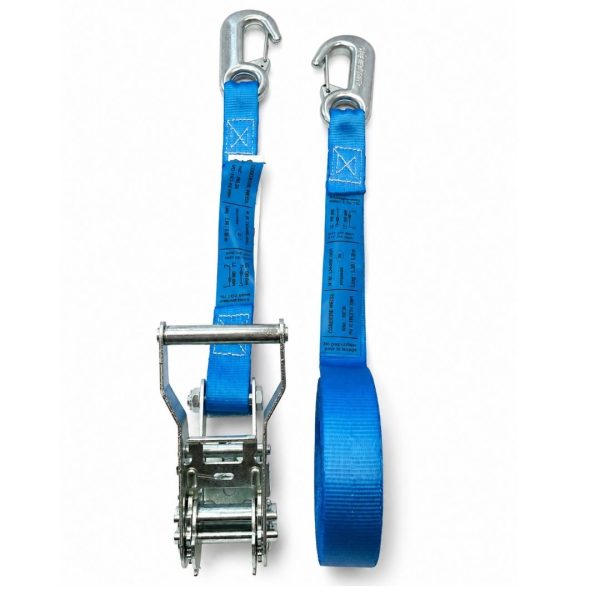

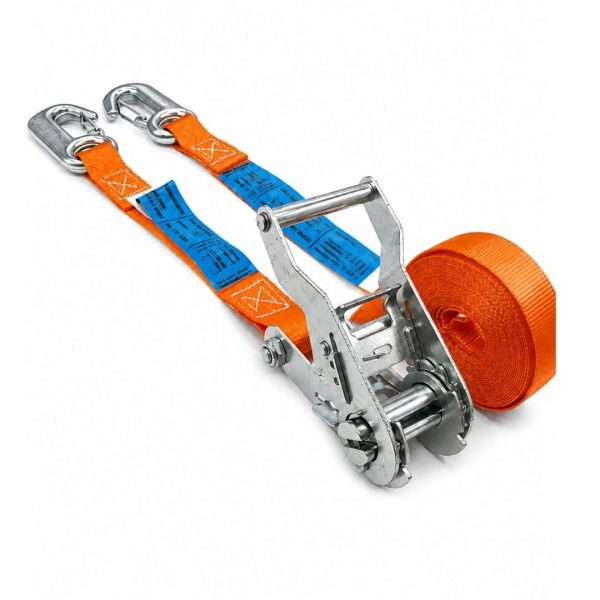

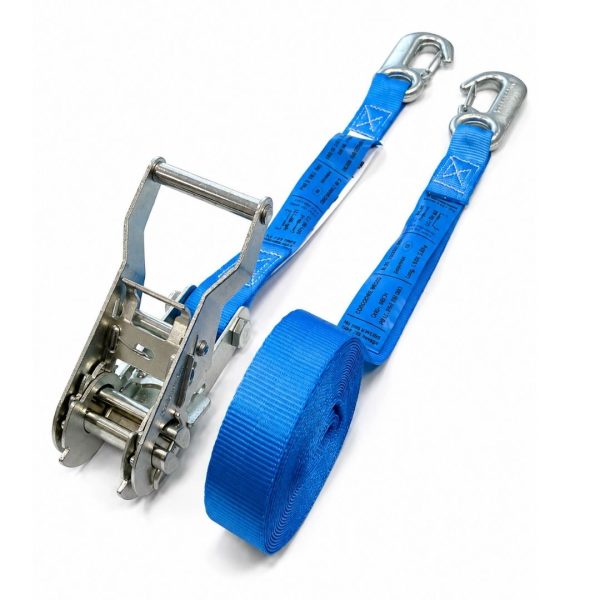

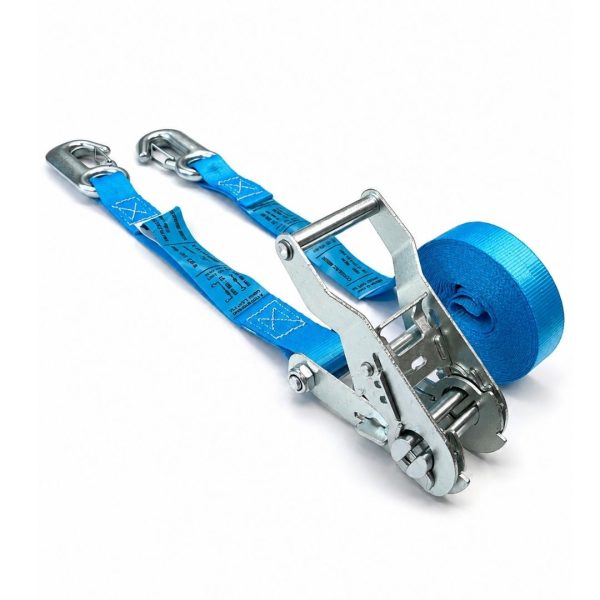

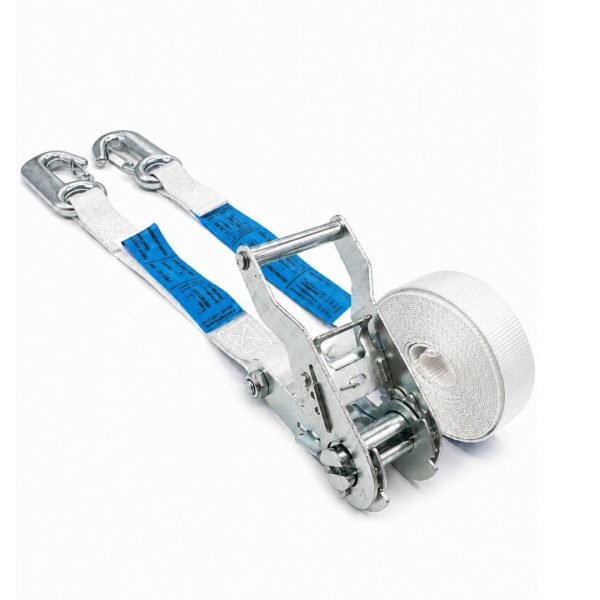

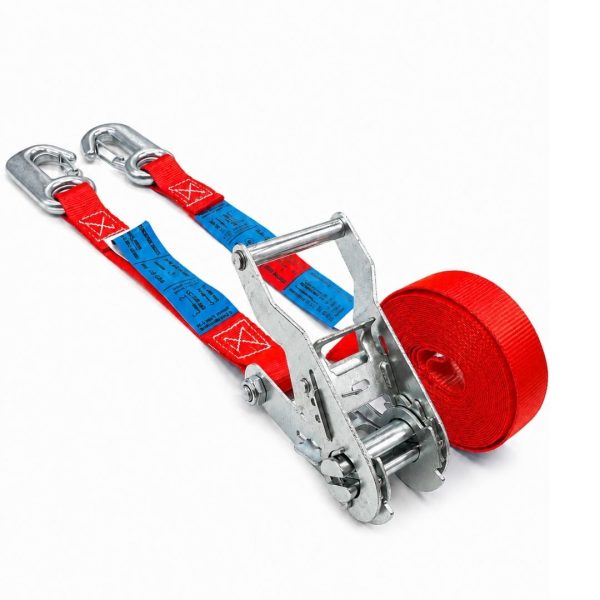

Sangle d’arrimage 25 mm avec cliquet renforcé et crochets à linguet – LC 400 daN

Cette sangle d’arrimage 25 mm en 2 parties associe un tendeur à cliquet renforcé à deux crochets équipés d’un linguet de retenue. Elle s’adresse aux professionnels qui utilisent régulièrement leurs équipements d’arrimage et souhaitent limiter le risque de désengagement des crochets pendant la pose ou lors d’une baisse momentanée de tension.

Sa LC de 400 daN, sa STF de 40 daN et son format compact répondent aux besoins courants des artisans, techniciens, installateurs, services de maintenance, collectivités, paysagistes et utilisateurs de véhicules professionnels.

Cette référence se distingue par deux fonctions complémentaires :

• le cliquet renforcé, adapté aux manipulations répétées ;
• les crochets à linguet, qui contribuent à conserver les terminaisons engagées sur des points d’ancrage compatibles.

Ces équipements améliorent la praticité et la sécurité d’utilisation. Ils ne permettent ni de dépasser la LC de 400 daN, ni d’augmenter la STF de 40 daN, ni de compenser un point d’ancrage insuffisant.

Quand choisir cette sangle 25 mm ?

Cette configuration est pertinente lorsque plusieurs conditions sont réunies :

• la charge doit être reliée à deux points d’ancrage distincts ;
• le matériel d’arrimage est utilisé régulièrement ;
• une mise en tension mécanique par cliquet est nécessaire ;
• la charge reste légère à modérée au regard du calcul réalisé ;
• les points d’ancrage sont compatibles avec les crochets à linguet ;
• le risque de décrochage pendant la pose ou après un tassement doit être limité ;
• la largeur de 25 mm est suffisante ;
• la LC de 400 daN correspond aux efforts à reprendre.

Elle convient notamment aux professionnels effectuant des chargements et déchargements fréquents sur :

• utilitaire ;
• remorque légère ;
• galerie ;
• petit plateau ;
• véhicule d’intervention ;
• chariot ou support spécialement aménagé.

La mention « bagagère » caractérise le format compact de cette gamme. Elle ne signifie pas que le produit peut être utilisé sans dimensionnement, sans contrôle des ancrages ou sans respect des règles d’arrimage.

Aide au choix immédiate

Deux fonctions différentes : cliquet renforcé et linguets

Le tendeur renforcé et les linguets n’agissent pas sur la même partie du système.

Le cliquet renforcé assure la mise en tension

Il permet :

• de reprendre le mou ;
• d’appliquer progressivement la tension ;
• de verrouiller mécaniquement le tendeur ;
• de répéter les cycles de pose et de dépose ;
• de répondre à un usage professionnel régulier.

Les linguets retiennent les crochets

Ils contribuent à :

• conserver les crochets engagés pendant la mise en place ;
• limiter une sortie accidentelle avant la tension ;
• réduire le risque de décrochage après un tassement modéré ;
• faciliter la pose lorsque l’opérateur se déplace autour du chargement ;
• maintenir la terminaison en place pendant une détente momentanée.

Le linguet ne crée pas la tension. Le cliquet ne ferme pas le crochet. Les deux fonctions sont complémentaires, mais aucune n’augmente la capacité déclarée du système.

Que signifie réellement « tendeur à cliquet renforcé » ?

Le cliquet renforcé est destiné aux utilisations dans lesquelles le mécanisme est fréquemment :

• ouvert ;
• mis en tension ;
• refermé ;
• détendu ;
• manipulé sur chantier ;
• transporté dans un véhicule professionnel.

Il répond à une logique de construction adaptée aux cycles répétés.

Quand le cliquet renforcé est pertinent

Cette version est particulièrement cohérente lorsque :

• la sangle est utilisée quotidiennement ou plusieurs fois par semaine ;
• les tournées comportent de nombreux chargements ;
• le matériel reste affecté à un utilitaire ou à une remorque ;
• les opérations de pose et de retrait sont fréquentes ;
• le mécanisme est régulièrement manipulé avec des gants ;
• l’utilisateur recherche une configuration plus adaptée à un usage métier répétitif.

Ce que le cliquet renforcé ne signifie pas

Le terme « renforcé » ne signifie pas :

• LC supérieure à 400 daN ;
• STF supérieure à 40 daN ;
• capacité en tension double supérieure à 800 daN ;
• possibilité de forcer davantage sur la poignée ;
• autorisation d’utiliser une rallonge ;
• résistance illimitée à l’usure ;
• absence de contrôle avant utilisation ;
• compatibilité automatique avec une charge lourde.

Les valeurs utilisables restent celles du système complet et de son étiquette.

Un cliquet renforcé grippé, fissuré, déformé ou incapable de se verrouiller doit être retiré du service.

Fonction réelle du crochet à linguet

Le linguet ferme partiellement l’ouverture du crochet. Il aide à conserver la terminaison sur le point d’ancrage lorsque la sangle n’est pas encore tendue ou lorsque sa tension diminue momentanément.

Cette fonction peut être utile :

• lors du déroulement de la sangle ;
• pendant le passage autour de la charge ;
• lorsque l’opérateur se déplace vers l’autre côté du véhicule ;
• avant l’engagement de la sangle dans le tendeur ;
• après un tassement de la marchandise ;
• sous l’effet des vibrations ;
• pendant une opération de détente contrôlée.

Le linguet n’est pas la partie porteuse

L’effort doit être repris dans le fond du crochet.

Le linguet ne doit jamais :

• supporter directement le point d’ancrage ;
• être comprimé entre l’ancrage et le crochet ;
• remplacer un engagement complet ;
• reprendre l’effort principal ;
• compenser une géométrie incompatible ;
• être considéré comme un verrouillage absolu.

Le linguet limite un risque de désengagement. Il ne rend pas le crochet indécrochable dans toutes les conditions.

Vérifier la compatibilité du crochet avec l’ancrage

La présence d’un linguet ne rend pas le crochet compatible avec tous les anneaux, ferrures, rails ou ouvertures.

Avant la mise en tension, vérifier que :

• le crochet s’engage sans forcer ;
• le point d’ancrage atteint le fond du crochet ;
• le linguet peut se refermer complètement ;
• l’ancrage ne repose pas sur le linguet ;
• la pointe du crochet ne reprend pas l’effort ;
• le crochet reste aligné avec la traction ;
• aucune sollicitation latérale ne provoque sa torsion ;
• le crochet ne peut pas se retourner sous tension ;
• le point d’ancrage ne tend pas à ouvrir le crochet ;
• la capacité de l’ancrage est compatible avec le dimensionnement ;
• la structure supportant l’ancrage est suffisamment résistante.

Si le linguet reste ouvert, comprimé ou bloqué par le point d’ancrage, la terminaison n’est pas correctement installée.

Éléments à ne pas utiliser comme points d’ancrage sans validation

Ne pas fixer la sangle sur un élément dont la résistance et la fonction d’arrimage ne sont pas établies :

• poignée ;
• charnière ;
• grille légère ;
• montant d’habillage ;
• bord de ridelle ;
• élément de carrosserie ;
• trou pratiqué dans une tôle mince ;
• traverse non identifiée ;
• ferrure déformée ;
• anneau fortement corrodé.

La capacité du système est toujours limitée par son composant le moins résistant.

Crochets à linguet ou doigts rapprochés ?

Les deux versions répondent à des besoins différents.

Crochets à linguet

Ils doivent être privilégiés lorsque :

• le crochet peut sortir pendant la pose ;
• la charge est susceptible de se tasser ;
• l’opérateur travaille seul ;
• les vibrations peuvent entraîner une baisse de tension ;
• la retenue de l’ouverture constitue un avantage ;
• les points d’ancrage permettent la fermeture complète du linguet.

Crochets doigts rapprochés

Ils sont adaptés lorsque :

• les ancrages sont compacts ;
• l’ouverture disponible est réduite ;
• le crochet peut rester naturellement engagé ;
• le risque de perte de tension est faible ;
• une terminaison ouverte est plus facile à positionner.

Le crochet à linguet n’est pas automatiquement préférable. Si le point d’ancrage empêche sa fermeture correcte, une terminaison ouverte compatible peut être plus sûre.

Cliquet renforcé ou cliquet standard ?

Lorsque les deux versions possèdent la même LC, la même STF et les mêmes crochets, le choix repose principalement sur la fréquence d’utilisation.

Choisir le cliquet renforcé lorsque :

• les cycles de tension sont nombreux ;
• la sangle est utilisée régulièrement ;
• les opérations de chargement sont répétitives ;
• le matériel équipe durablement un véhicule professionnel ;
• les conditions d’exploitation sollicitent fréquemment le mécanisme.

Choisir le cliquet standard lorsque :

• l’utilisation reste occasionnelle ;
• le nombre annuel de cycles est limité ;
• la sangle est correctement stockée ;
• la compacité maximale est prioritaire ;
• les contraintes d’exploitation restent modérées.

Dans les deux cas, l’état réel du tendeur reste déterminant. La mention « renforcé » ne dispense jamais du contrôle avant utilisation.

LC 400 daN : comprendre la capacité d’arrimage

La LC, ou Lashing Capacity, correspond à la capacité d’arrimage du système dans la configuration définie par son marquage.

Pour cette référence :

La LC de 400 daN ne correspond pas :

• à une charge maximale de 400 kg ;
• à une CMU de levage ;
• à la tension créée par le cliquet ;
• à la résistance à la rupture du textile ;
• à la capacité des points d’ancrage ;
• à une valeur applicable indépendamment des angles.

Une charge de masse inférieure à 400 kg peut nécessiter plusieurs sangles, un calage complémentaire ou une largeur supérieure.

Le dimensionnement doit intégrer :

• la masse réelle de la charge ;
• sa géométrie ;
• son centre de gravité ;
• sa stabilité ;
• le risque de glissement ;
• le risque de basculement ;
• le coefficient de frottement ;
• le calage ;
• la méthode d’arrimage ;
• les angles verticaux et horizontaux ;
• la direction des efforts ;
• le nombre de dispositifs ;
• la capacité des ancrages ;
• la résistance de la structure du véhicule.

La masse de la charge et la LC ne doivent jamais être comparées directement pour conclure qu’une sangle suffit.

Que signifie 800 daN en tension double ?

La valeur de 800 daN correspond à une configuration dans laquelle deux brins porteurs participent réellement à la reprise de l’effort.

Elle ne signifie pas :

• qu’une seule sangle sécurise automatiquement une charge de 800 kg ;
• que toutes les installations travaillent en tension double ;
• que chaque point d’ancrage possède une capacité de 800 daN ;
• que la force appliquée sur la poignée peut être doublée ;
• que la sangle peut être utilisée pour lever 800 kg.

Pour retenir une configuration en tension double :

• les deux brins doivent réellement travailler ;
• les directions d’effort doivent être cohérentes ;
• les ancrages doivent être adaptés ;
• les crochets doivent être correctement engagés ;
• aucun brin ne doit être pincé ou endommagé ;
• la charge doit rester stable ;
• la pose doit correspondre à l’utilisation prévue.

La valeur en tension double ne remplace ni le calcul d’arrimage ni le contrôle du montage.

STF 40 daN et SHF 50 daN

STF 40 daN

La STF, ou Standard Tension Force, correspond à la tension résiduelle obtenue dans la sangle après l’actionnement du tendeur dans les conditions de référence.

Pour cette sangle, la STF est de 40 daN.

Cette valeur est utilisée pour évaluer la contribution du dispositif dans un arrimage par frottement.

La STF de 40 daN ne représente pas :

• la capacité d’arrimage totale ;
• la masse maximale de la charge ;
• la LC ;
• la résistance à la rupture ;
• la capacité des ancrages.

SHF 50 daN

La SHF, ou Standard Hand Force, correspond à la force manuelle de référence appliquée sur la poignée lors de la détermination de la STF.

Pour cette référence, la SHF est de 50 daN.

Le tendeur doit être actionné uniquement :

• à la main ;
• avec sa poignée d’origine ;
• sans tube ;
• sans rallonge ;
• sans barre ;
• sans levier ;
• sans pince ;
• sans outil mécanique ;
• sans choc sur le mécanisme.

Une rallonge augmente artificiellement l’effort et peut surcharger le textile, les coutures, le tendeur, les crochets, les ancrages ou la charge.

Trois données à ne pas confondre

Le cliquet renforcé et les linguets ne modifient pas cette distinction.

Arrimage direct : utiliser la LC

En arrimage direct, les sangles relient la charge ou ses points de reprise aux ancrages du véhicule. Elles s’opposent directement aux déplacements.

Cette sangle en 2 parties peut être utilisée dans cette méthode lorsque :

• la charge dispose de points de reprise fiables ;
• les crochets sont compatibles avec les ancrages ;
• les linguets se referment complètement ;
• les points d’ancrage sont identifiés ;
• les sangles sont orientées dans les directions utiles ;
• les angles sont pris en compte ;
• le nombre de dispositifs est suffisant ;
• la charge est stable ou correctement calée.

Orienter les sangles selon les mouvements à empêcher

L’arrimage doit pouvoir retenir la charge :

• vers l’avant lors d’un freinage ;
• vers l’arrière ;
• latéralement dans les virages ;
• contre le basculement ;
• contre la rotation lorsque cela est nécessaire.

Une sangle presque verticale apporte principalement un effort de plaquage et peu de retenue horizontale.

Une sangle presque horizontale reprend davantage un déplacement horizontal, mais apporte peu de pression verticale.

Une seule sangle transversale ne suffit pas nécessairement à empêcher un mouvement longitudinal.

Arrimage par frottement : utiliser la STF

En arrimage par frottement, les sangles passent au-dessus de la charge afin d’augmenter la pression exercée sur le plancher.

Cette pression supplémentaire augmente la force de frottement disponible.

La donnée à utiliser est la STF de 40 daN, et non la LC de 400 daN.

Le dimensionnement doit également intégrer :

• la masse de la charge ;
• le coefficient de frottement ;
• l’angle vertical de la sangle ;
• le nombre de dispositifs ;
• la stabilité du chargement ;
• le calage ;
• les tapis antiglisse éventuels ;
• les efforts à reprendre ;
• le tassement prévisible ;
• les pertes de tension sur les angles.

Une STF adaptée aux arrimages légers

La STF de 40 daN positionne cette sangle sur les charges légères lorsque :

• le coefficient de frottement est favorable ;
• le plancher est propre ;
• la charge est stable ;
• le calage limite les déplacements ;
• les angles restent efficaces ;
• le nombre de dispositifs est suffisant.

Elle ne doit pas être comparée à la STF d’une sangle 35 ou 50 mm plus capacitaire.

Lorsque la sécurisation dépend d’une forte pré-tension, il faut sélectionner un dispositif présentant une STF supérieure.

Le linguet ne maintient pas la tension

Si la charge se tasse, la tension dans la sangle peut diminuer.

Le linguet peut aider à conserver le crochet engagé, mais il :

• ne retend pas automatiquement la sangle ;
• ne rétablit pas la STF initiale ;
• ne compense pas un mauvais calage ;
• ne garantit pas l’immobilisation de la charge.

L’arrimage doit être contrôlé et retendu lorsque cela est nécessaire et peut être effectué en sécurité.

Répartition de la tension

Lorsque le tendeur se trouve d’un seul côté de la charge, les frottements sur les angles peuvent limiter la transmission de la tension vers le côté opposé.

Pour améliorer la répartition :

• conserver la sangle à plat ;
• utiliser des protections adaptées ;
• éviter les passages irréguliers ;
• limiter les frottements inutiles ;
• alterner la position des tendeurs lorsque plusieurs sangles sont utilisées ;
• contrôler l’ensemble après la tension.

Caractéristiques techniques

L’étiquette du produit livré reste la référence pour vérifier la longueur exacte, les caractéristiques techniques et les informations de traçabilité.

Choisir la longueur adaptée

La longueur doit être choisie selon :

• la distance entre les points d’ancrage ;
• la largeur et la hauteur de la charge ;
• le passage prévu ;
• l’angle recherché ;
• la longueur nécessaire pour engager le tendeur ;
• la quantité permettant de reprendre manuellement le mou ;
• l’excédent restant après tension.

Une sangle trop courte peut empêcher :

• l’engagement complet des crochets ;
• la fermeture des linguets ;
• une orientation efficace ;
• l’introduction correcte dans le tendeur ;
• la fermeture du mécanisme.

Une sangle excessivement longue :

• n’augmente pas la LC ;
• complique la pose ;
• augmente le risque de vrillage ;
• peut saturer l’axe du tendeur ;
• laisse un excédent important à attacher ;
• ralentit le rangement.

Après la mise en tension, la longueur libre doit être immobilisée. Elle ne doit pas flotter, traîner au sol ou pouvoir atteindre une roue ou une partie mobile.

Avantages concrets en usage professionnel

Mécanisme adapté aux manipulations régulières

Le cliquet renforcé répond aux professionnels qui effectuent de nombreux cycles de tension et de détente.

Crochets mieux retenus

Les linguets limitent le risque de sortie des crochets pendant la pose ou lors d’une baisse momentanée de tension.

Format compact

La largeur de 25 mm facilite le rangement dans :

• un utilitaire ;
• une remorque légère ;
• un coffre de chantier ;
• une caisse d’intervention ;
• un atelier mobile ;
• un bac logistique.

Configuration en 2 parties

La partie courte équipée du tendeur et la partie longue permettent de relier directement deux points d’ancrage.

Mise en tension progressive

Le cliquet permet de reprendre le mou puis d’appliquer progressivement la tension nécessaire.

Plusieurs longueurs

Les longueurs de 2 à 10 m permettent d’adapter la sangle à la géométrie réelle du chargement.

Organisation par coloris

Les coloris peuvent être utilisés pour identifier :

• une longueur ;
• un véhicule ;
• une équipe ;
• une affectation ;
• un chantier ;
• un type de matériel.

La couleur ne permet pas d’identifier la LC, la STF ou la longueur. Seule l’étiquette fait foi.

Domaines d’utilisation

Cette sangle convient notamment aux :

• artisans ;
• techniciens itinérants ;
• installateurs ;
• services de maintenance ;
• collectivités ;
• services techniques ;
• paysagistes ;
• logisticiens ;
• entreprises de location ;
• professionnels de l’événementiel ;
• utilisateurs d’utilitaires ;
• utilisateurs de petites remorques.

Selon le dimensionnement retenu, elle peut participer à l’arrimage de :

• caisses à outils ;
• bacs rigides ;
• petits équipements ;
• matériels de chantier légers ;
• colis ;
• outillage ;
• fournitures ;
• équipements de maintenance ;
• petits matériels paysagers ;
• accessoires ;
• charges peu volumineuses ;
• équipements embarqués.

Ces applications ne constituent pas une validation automatique.

Chaque chargement doit être évalué selon sa masse, sa stabilité, sa géométrie, son centre de gravité et les conditions de transport.

Cas terrain

Petit équipement sur une remorque

La charge doit être calée avant la mise en tension.

Les crochets sont engagés dans des anneaux compatibles et les linguets se referment complètement.

Les sangles sont orientées dans les directions des mouvements à empêcher. Un seul passage transversal ne suffit pas nécessairement à reprendre un déplacement vers l’avant ou vers l’arrière.

Caisse ou bac dans un utilitaire

La caisse peut être reliée aux ancrages du véhicule si sa structure supporte les efforts transmis.

Le calage doit limiter ses mouvements avant que les sangles n’entrent en action.

Une poignée de manutention ne doit être utilisée comme point de reprise que si elle est conçue pour cette fonction.

Matériel d’intervention

La sangle peut maintenir un petit appareil, un équipement technique ou de l’outillage sur un support adapté.

Le support complet doit lui-même être fixé au véhicule.

Charge compressible

Les cartons, sacs, textiles ou matériaux souples peuvent se tasser pendant le trajet.

La tension diminue alors progressivement. Les linguets contribuent à retenir les crochets, mais ils ne rétablissent pas la tension.

L’arrimage doit être contrôlé et retendu lorsque cela est nécessaire.

Charge fragile

Le cliquet peut :

• écraser un emballage ;
• déformer un bac ;
• marquer une surface ;
• détériorer une pièce creuse ;
• endommager un équipement peint.

La pression doit être répartie avec des protections et le serrage limité au niveau réellement nécessaire.

Une boucle à came peut être plus adaptée lorsque la charge ne supporte pas la STF de 40 daN.

Charge cylindrique

Une pièce ronde ou un rouleau doit être calé contre le roulage.

La sangle ne remplace pas des cales, un berceau ou un dispositif adapté à la géométrie de la charge.

Matériel sur galerie

La charge doit être compatible avec la capacité de la galerie.

Il faut contrôler :

• la résistance des traverses ;
• les points d’ancrage ;
• la prise au vent ;
• le déplacement longitudinal ;
• la stabilité latérale ;
• la protection des arêtes.

Une charge légère mais volumineuse peut générer des efforts importants sous l’effet du vent.

Points d’ancrage : contrôler le maillon le plus faible

La capacité de l’ensemble est limitée par le composant le moins résistant :

• textile ;
• coutures ;
• tendeur ;
• crochets ;
• linguets ;
• points d’ancrage ;
• structure du véhicule ;
• points de reprise de la charge.

Une sangle LC 400 daN fixée sur un ancrage non identifié ou endommagé ne constitue pas un système LC 400 daN.

Avant utilisation, contrôler :

• la capacité déclarée du point ;
• l’absence de fissure ;
• l’absence de déformation ;
• son état de corrosion ;
• la résistance de la structure support ;
• son orientation par rapport à l’effort ;
• la compatibilité du crochet ;
• la fermeture du linguet ;
• l’absence d’arête coupante.

Mise en place correcte

1. Contrôler le textile, les coutures, le tendeur, les crochets et les linguets.
2. Vérifier la stabilité et le calage de la charge.
3. Identifier les points d’ancrage utilisables.
4. Contrôler leur résistance et leur orientation.
5. Dérouler complètement la sangle.
6. Engager les crochets jusqu’au fond.
7. Vérifier la fermeture complète des linguets.
8. Positionner le textile à plat.
9. Supprimer les nœuds et les vrillages.
10. Installer les protections nécessaires.
11. Introduire correctement la partie longue dans l’axe du tendeur.
12. Reprendre manuellement la majeure partie du mou.
13. Actionner le cliquet uniquement avec sa poignée.
14. Surveiller la charge pendant le serrage.
15. Éviter un enroulement excessif sur l’axe.
16. Fermer complètement le mécanisme.
17. Attacher la longueur libre.
18. Contrôler les crochets, linguets et ancrages.
19. Vérifier l’ensemble avant le départ.
20. Recontrôler après tassement ou déplacement éventuel.

Utiliser correctement le cliquet renforcé

Le tendeur doit rester propre, mobile et capable de se verrouiller complètement.

Ne jamais :

• ajouter une rallonge à la poignée ;
• utiliser un tube ;
• employer une pince ou un levier ;
• frapper le mécanisme ;
• forcer un cliquet grippé ;
• tendre avec un appareil mécanique ;
• saturer l’axe avec trop de textile ;
• laisser le mécanisme partiellement ouvert ;
• utiliser le tendeur comme point d’accrochage.

Après tension, le cliquet doit être complètement fermé.

Une poignée laissée en position intermédiaire peut se libérer sous l’effet des vibrations.

Détendre la sangle en sécurité

Avant d’ouvrir le tendeur :

• vérifier que la charge reste stable ;
• contrôler le risque de basculement ;
• s’assurer qu’aucun élément ne repose uniquement sur la sangle ;
• se placer hors de la trajectoire possible ;
• maintenir la longueur libre ;
• ouvrir progressivement le mécanisme.

Une charge comprimée ou appuyée contre la sangle peut se déplacer brutalement lorsque la tension est libérée.

Les crochets ne doivent être retirés qu’après suppression complète de l’effort.

Protection contre les arêtes et l’abrasion

Le textile ne doit jamais travailler directement sur :

• une arête vive ;
• un chant métallique ;
• une tôle ;
• une pièce brute ;
• un angle coupant ;
• une surface fortement abrasive ;
• une zone chaude ;
• une partie mobile.

Les protections d’arrimage permettent :

• de limiter la coupure ;
• de réduire l’abrasion ;
• de répartir la pression ;
• de protéger la marchandise ;
• de maintenir le cheminement ;
• d’améliorer la transmission de la tension ;
• de prolonger la durée d’utilisation.

Une protection souple standard peut être insuffisante face à une arête réellement coupante. La protection doit correspondre à la forme du bord, à la pression et au risque de déplacement.

Contrôle avant chaque utilisation

Contrôle du textile

Retirer la sangle du service en présence de :

• coupure ;
• déchirure ;
• entaille ;
• fibres porteuses rompues ;
• abrasion importante ;
• lisière profondément endommagée ;
• brûlure ;
• fusion ou glaçage ;
• durcissement anormal ;
• attaque chimique connue ou suspectée ;
• nœud permanent ;
• réparation non autorisée.

Contrôle des coutures

Mettre la sangle à l’écart si les coutures présentent :

• fils rompus ;
• arrachement ;
• usure importante ;
• déchirure du textile environnant ;
• brûlure ;
• déformation ;
• réparation locale.

Contrôle du cliquet renforcé

Ne pas utiliser le tendeur en présence de :

• déformation ;
• fissure ;
• axe détérioré ;
• jeu anormal ;
• grippage ;
• blocage ;
• corrosion affectant son fonctionnement ;
• dents endommagées ;
• poignée déformée ;
• verrouillage incomplet ;
• retour irrégulier du mécanisme.

Contrôle des crochets

Retirer la sangle du service si un crochet présente :

• ouverture permanente ;
• torsion ;
• fissure ;
• pointe détériorée ;
• usure importante ;
• corrosion profonde ;
• trace de surcharge ;
• déformation empêchant un engagement normal.

Contrôle des linguets

Chaque linguet doit :

• pivoter librement ;
• revenir en position fermée ;
• rester correctement fixé ;
• ne présenter aucune fissure ;
• ne pas être déformé ;
• ne pas être bloqué par la corrosion ou les salissures.

Un linguet absent, cassé, bloqué ou déformé supprime la fonction spécifique de cette version. La sangle doit être isolée jusqu’à décision de remise en état autorisée ou de mise au rebut.

Contrôle de l’étiquette

L’étiquette doit rester présente et lisible afin d’identifier :

• la LC ;
• la STF ;
• la SHF ;
• la longueur ;
• la matière textile ;
• la norme de référence ;
• les informations de traçabilité.

Une sangle non identifiable ne doit pas être utilisée dans un arrimage professionnel dimensionné.

Critères de mise à l’écart

La sangle doit être immédiatement isolée lorsqu’un doute existe sur :

• son historique ;
• une éventuelle surcharge ;
• une exposition chimique ;
• l’état du textile ;
• les coutures ;
• le fonctionnement du cliquet ;
• la déformation d’un crochet ;
• le fonctionnement d’un linguet ;
• la lisibilité de l’étiquette ;
• une réparation antérieure ;
• la conformité de l’ensemble.

Un équipement douteux ne doit pas rester disponible dans le véhicule comme solution de dépannage.

Conformité et limites d’utilisation

Cette sangle est exclusivement destinée à l’arrimage de marchandises.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre un équipement ;
• retenir une personne ;
• constituer un ancrage d’EPI ;
• remorquer un véhicule ;
• extraire un engin ;
• tirer une charge au sol ;
• remplacer une élingue ;
• maintenir une charge suspendue ;
• sécuriser un matériel au-dessus de personnes ;
• réaliser un ancrage permanent.

La LC, la STF et la SHF sont des données d’arrimage. Elles ne constituent pas une CMU de levage.

Erreurs fréquentes à éviter

Croire que le cliquet renforcé augmente la LC

La LC reste de 400 daN et la STF de 40 daN. Le caractère renforcé du tendeur n’autorise aucun dépassement.

Croire que le linguet augmente la capacité

Le linguet limite le risque de désengagement. Il ne modifie pas la LC.

Faire porter l’effort sur le linguet

Le point d’ancrage doit travailler dans le fond du crochet.

Utiliser un crochet dont le linguet reste ouvert

Si l’ancrage empêche sa fermeture complète, le crochet n’est pas adapté.

Comparer directement la LC avec la masse de la charge

Une LC de 400 daN ne signifie pas qu’une seule sangle suffit pour une charge de 400 kg.

Appliquer automatiquement les 800 daN

La tension double exige deux brins réellement porteurs dans une configuration adaptée.

Confondre LC et STF

La LC de 400 daN représente la capacité d’arrimage. La STF de 40 daN correspond à la tension résiduelle obtenue.

Utiliser la LC dans un calcul par frottement

L’arrimage couvrant doit être dimensionné avec la STF.

Forcer sur le tendeur avec une rallonge

La SHF est de 50 daN. Un levier peut surcharger l’ensemble.

Utiliser un point d’ancrage non identifié

La résistance de la sangle ne compense pas un ancrage insuffisant.

Saturer l’axe du cliquet

Un enroulement excessif empêche la fermeture correcte du mécanisme.

Ne pas protéger une arête

Les vibrations peuvent couper progressivement le textile pendant le transport.

Serrer excessivement une charge fragile

Une tension trop importante peut détériorer la marchandise sans améliorer l’arrimage.

Ne pas recontrôler une charge compressible

Le tassement réduit la tension. Le linguet ne retend pas la sangle.

Utiliser une sangle sans étiquette lisible

Les capacités et la traçabilité ne peuvent plus être vérifiées.

Utiliser la sangle pour lever

Une sangle d’arrimage relevant de l’EN 12195-2 ne remplace jamais une élingue de levage.

Stockage et entretien

Après utilisation :

• retirer les salissures ;
• nettoyer les articulations des linguets ;
• vérifier leur retour en position fermée ;
• contrôler le fonctionnement du cliquet ;
• laisser sécher le textile avant rangement ;
• ne pas stocker la sangle humide dans un coffre fermé ;
• protéger le matériel des UV ;
• éviter les produits chimiques ;
• tenir la sangle éloignée des sources de chaleur ;
• empêcher les crochets et le tendeur d’endommager le textile ;
• ranger le matériel à l’écart des outils coupants ;
• isoler immédiatement tout produit douteux.

Une sangle exposée à une substance chimique non identifiée ne doit pas être remise en service sans validation.

Compléter et comparer cette configuration

Comparer les sangles professionnelles 25 et 35 mm

Consulter la gamme sangles d’arrimage 25 mm et 35 mm conformes EN 12195-2 pour comparer les capacités, systèmes de tension, longueurs et terminaisons disponibles.

Choisir des crochets rapprochés sans linguet

Lorsque les ancrages sont compacts et que le risque de désengagement reste limité, consulter la sangle d’arrimage 25 mm avec tendeur à cliquet renforcé et crochets doigts rapprochés – LC 400 daN.

Choisir un cliquet standard avec linguets

Pour un usage moins répétitif tout en conservant la retenue des crochets, comparer avec la sangle d’arrimage 25 mm avec tendeur à cliquet et crochets à linguet – LC 400 daN.

Cercler directement une charge

Lorsqu’aucun point d’ancrage distinct n’est nécessaire, choisir la sangle d’arrimage bagagère 25 mm en 1 partie type ceinture avec tendeur à cliquet – LC 400 daN.

Limiter la tension sur une charge sensible

Pour un serrage manuel modéré, consulter la sangle d’arrimage 25 mm type ceinture avec boucle à came – LC 125 daN, STF 13 daN.

Arrimer un deux-roues

Pour protéger les points de contact d’une moto ou d’un scooter, consulter les sangles d’arrimage spéciales moto 25 mm avec crochets S plastifiés.

Réduire la longueur libre

Pour accélérer la pose et le rangement, comparer avec les sangles d’arrimage auto-rétractables 25 mm.

Travailler en environnement humide

Pour les utilisations exposées aux intempéries, projections ou lavages, consulter les sangles d’arrimage inox 25 mm avec cliquet et crochets compatibles.

Passer sur une capacité supérieure

Lorsque la LC de 400 daN ou la STF de 40 daN ne suffisent pas, explorer les sangles d’arrimage 35 mm pour charges intermédiaires, puis les sangles d’arrimage 50 mm pour poids lourds.

Protéger le textile et la marchandise

Compléter l’installation avec les protections d’arrimage, coins, cornières et passants adaptés à la largeur du textile et aux arêtes de la charge.

Organiser les points de fixation

Consulter les arceaux, barres et rails d’arrimage pour aménager un utilitaire, une remorque ou un véhicule d’intervention.

Dimensionner correctement l’arrimage

Consulter le guide Weiss Arrimage : normes, technique et utilisation pour approfondir les notions de LC, STF, SHF, arrimage direct, arrimage par frottement, angles, calage et contrôle des équipements.

FAQ

Le cliquet renforcé et les linguets augmentent-ils la capacité de la sangle ?

Non. La LC reste de 400 daN et la STF de 40 daN. Le cliquet renforcé répond à un usage régulier, tandis que les linguets limitent le risque de désengagement des crochets. Aucun de ces équipements ne permet de dépasser les valeurs portées sur l’étiquette.

Quelle différence avec la version à crochets doigts rapprochés ?

Les crochets doigts rapprochés offrent une accroche compacte sur certains points étroits. Les crochets à linguet ajoutent un dispositif de retenue qui limite le risque de décrochage lorsque la tension diminue. Le choix dépend de la géométrie réelle des ancrages.

Peut-on utiliser cette sangle pour lever une charge ?

Non. Cette sangle est exclusivement destinée à l’arrimage. Le levage exige une élingue disposant d’une CMU, d’un marquage et d’une conformité adaptés.

Commander une sangle 25 mm avec cliquet renforcé et linguets

Cette sangle 25 mm en 2 parties répond aux professionnels qui recherchent un système compact, régulièrement manipulé et équipé de crochets mieux retenus pendant la pose ou après une baisse momentanée de tension.

Avant commande, sélectionner la longueur et le coloris adaptés, puis vérifier :

• la géométrie des points d’ancrage ;
• leur capacité ;
• la fermeture complète des linguets ;
• l’engagement des crochets dans leur fond ;
• la méthode d’arrimage ;
• le nombre de sangles nécessaire ;
• la résistance de la charge au serrage ;
• l’adéquation de la LC de 400 daN et de la STF de 40 daN avec les efforts à reprendre.

Pour des ancrages plus compacts, une tension plus faible, un environnement humide, un rangement automatique ou une capacité supérieure, sélectionner la variante Weiss correspondant précisément au véhicule et au chargement.

Sangle d’arrimage 25 mm avec cliquet renforcé et crochets à linguet – LC 400 daN

Cette sangle d’arrimage 25 mm en 2 parties associe un tendeur à cliquet renforcé à deux crochets équipés d’un linguet de retenue. Elle s’adresse aux professionnels qui utilisent régulièrement leurs équipements d’arrimage et souhaitent limiter le risque de désengagement des crochets pendant la pose ou lors d’une baisse momentanée de tension.

Sa LC de 400 daN, sa STF de 40 daN et son format compact répondent aux besoins courants des artisans, techniciens, installateurs, services de maintenance, collectivités, paysagistes et utilisateurs de véhicules professionnels.

Cette référence se distingue par deux fonctions complémentaires :

• le cliquet renforcé, adapté aux manipulations répétées ;
• les crochets à linguet, qui contribuent à conserver les terminaisons engagées sur des points d’ancrage compatibles.

Ces équipements améliorent la praticité et la sécurité d’utilisation. Ils ne permettent ni de dépasser la LC de 400 daN, ni d’augmenter la STF de 40 daN, ni de compenser un point d’ancrage insuffisant.

Quand choisir cette sangle 25 mm ?

Cette configuration est pertinente lorsque plusieurs conditions sont réunies :

• la charge doit être reliée à deux points d’ancrage distincts ;
• le matériel d’arrimage est utilisé régulièrement ;
• une mise en tension mécanique par cliquet est nécessaire ;
• la charge reste légère à modérée au regard du calcul réalisé ;
• les points d’ancrage sont compatibles avec les crochets à linguet ;
• le risque de décrochage pendant la pose ou après un tassement doit être limité ;
• la largeur de 25 mm est suffisante ;
• la LC de 400 daN correspond aux efforts à reprendre.

Elle convient notamment aux professionnels effectuant des chargements et déchargements fréquents sur :

• utilitaire ;
• remorque légère ;
• galerie ;
• petit plateau ;
• véhicule d’intervention ;
• chariot ou support spécialement aménagé.

La mention « bagagère » caractérise le format compact de cette gamme. Elle ne signifie pas que le produit peut être utilisé sans dimensionnement, sans contrôle des ancrages ou sans respect des règles d’arrimage.

Aide au choix immédiate

Deux fonctions différentes : cliquet renforcé et linguets

Le tendeur renforcé et les linguets n’agissent pas sur la même partie du système.

Le cliquet renforcé assure la mise en tension

Il permet :

• de reprendre le mou ;
• d’appliquer progressivement la tension ;
• de verrouiller mécaniquement le tendeur ;
• de répéter les cycles de pose et de dépose ;
• de répondre à un usage professionnel régulier.

Les linguets retiennent les crochets

Ils contribuent à :

• conserver les crochets engagés pendant la mise en place ;
• limiter une sortie accidentelle avant la tension ;
• réduire le risque de décrochage après un tassement modéré ;
• faciliter la pose lorsque l’opérateur se déplace autour du chargement ;
• maintenir la terminaison en place pendant une détente momentanée.

Le linguet ne crée pas la tension. Le cliquet ne ferme pas le crochet. Les deux fonctions sont complémentaires, mais aucune n’augmente la capacité déclarée du système.

Que signifie réellement « tendeur à cliquet renforcé » ?

Le cliquet renforcé est destiné aux utilisations dans lesquelles le mécanisme est fréquemment :

• ouvert ;
• mis en tension ;
• refermé ;
• détendu ;
• manipulé sur chantier ;
• transporté dans un véhicule professionnel.

Il répond à une logique de construction adaptée aux cycles répétés.

Quand le cliquet renforcé est pertinent

Cette version est particulièrement cohérente lorsque :

• la sangle est utilisée quotidiennement ou plusieurs fois par semaine ;
• les tournées comportent de nombreux chargements ;
• le matériel reste affecté à un utilitaire ou à une remorque ;
• les opérations de pose et de retrait sont fréquentes ;
• le mécanisme est régulièrement manipulé avec des gants ;
• l’utilisateur recherche une configuration plus adaptée à un usage métier répétitif.

Ce que le cliquet renforcé ne signifie pas

Le terme « renforcé » ne signifie pas :

• LC supérieure à 400 daN ;
• STF supérieure à 40 daN ;
• capacité en tension double supérieure à 800 daN ;
• possibilité de forcer davantage sur la poignée ;
• autorisation d’utiliser une rallonge ;
• résistance illimitée à l’usure ;
• absence de contrôle avant utilisation ;
• compatibilité automatique avec une charge lourde.

Les valeurs utilisables restent celles du système complet et de son étiquette.

Un cliquet renforcé grippé, fissuré, déformé ou incapable de se verrouiller doit être retiré du service.

Fonction réelle du crochet à linguet

Le linguet ferme partiellement l’ouverture du crochet. Il aide à conserver la terminaison sur le point d’ancrage lorsque la sangle n’est pas encore tendue ou lorsque sa tension diminue momentanément.

Cette fonction peut être utile :

• lors du déroulement de la sangle ;
• pendant le passage autour de la charge ;
• lorsque l’opérateur se déplace vers l’autre côté du véhicule ;
• avant l’engagement de la sangle dans le tendeur ;
• après un tassement de la marchandise ;
• sous l’effet des vibrations ;
• pendant une opération de détente contrôlée.

Le linguet n’est pas la partie porteuse

L’effort doit être repris dans le fond du crochet.

Le linguet ne doit jamais :

• supporter directement le point d’ancrage ;
• être comprimé entre l’ancrage et le crochet ;
• remplacer un engagement complet ;
• reprendre l’effort principal ;
• compenser une géométrie incompatible ;
• être considéré comme un verrouillage absolu.

Le linguet limite un risque de désengagement. Il ne rend pas le crochet indécrochable dans toutes les conditions.

Vérifier la compatibilité du crochet avec l’ancrage

La présence d’un linguet ne rend pas le crochet compatible avec tous les anneaux, ferrures, rails ou ouvertures.

Avant la mise en tension, vérifier que :

• le crochet s’engage sans forcer ;
• le point d’ancrage atteint le fond du crochet ;
• le linguet peut se refermer complètement ;
• l’ancrage ne repose pas sur le linguet ;
• la pointe du crochet ne reprend pas l’effort ;
• le crochet reste aligné avec la traction ;
• aucune sollicitation latérale ne provoque sa torsion ;
• le crochet ne peut pas se retourner sous tension ;
• le point d’ancrage ne tend pas à ouvrir le crochet ;
• la capacité de l’ancrage est compatible avec le dimensionnement ;
• la structure supportant l’ancrage est suffisamment résistante.

Si le linguet reste ouvert, comprimé ou bloqué par le point d’ancrage, la terminaison n’est pas correctement installée.

Éléments à ne pas utiliser comme points d’ancrage sans validation

Ne pas fixer la sangle sur un élément dont la résistance et la fonction d’arrimage ne sont pas établies :

• poignée ;
• charnière ;
• grille légère ;
• montant d’habillage ;
• bord de ridelle ;
• élément de carrosserie ;
• trou pratiqué dans une tôle mince ;
• traverse non identifiée ;
• ferrure déformée ;
• anneau fortement corrodé.

La capacité du système est toujours limitée par son composant le moins résistant.

Crochets à linguet ou doigts rapprochés ?

Les deux versions répondent à des besoins différents.

Crochets à linguet

Ils doivent être privilégiés lorsque :

• le crochet peut sortir pendant la pose ;
• la charge est susceptible de se tasser ;
• l’opérateur travaille seul ;
• les vibrations peuvent entraîner une baisse de tension ;
• la retenue de l’ouverture constitue un avantage ;
• les points d’ancrage permettent la fermeture complète du linguet.

Crochets doigts rapprochés

Ils sont adaptés lorsque :

• les ancrages sont compacts ;
• l’ouverture disponible est réduite ;
• le crochet peut rester naturellement engagé ;
• le risque de perte de tension est faible ;
• une terminaison ouverte est plus facile à positionner.

Le crochet à linguet n’est pas automatiquement préférable. Si le point d’ancrage empêche sa fermeture correcte, une terminaison ouverte compatible peut être plus sûre.

Cliquet renforcé ou cliquet standard ?

Lorsque les deux versions possèdent la même LC, la même STF et les mêmes crochets, le choix repose principalement sur la fréquence d’utilisation.

Choisir le cliquet renforcé lorsque :

• les cycles de tension sont nombreux ;
• la sangle est utilisée régulièrement ;
• les opérations de chargement sont répétitives ;
• le matériel équipe durablement un véhicule professionnel ;
• les conditions d’exploitation sollicitent fréquemment le mécanisme.

Choisir le cliquet standard lorsque :

• l’utilisation reste occasionnelle ;
• le nombre annuel de cycles est limité ;
• la sangle est correctement stockée ;
• la compacité maximale est prioritaire ;
• les contraintes d’exploitation restent modérées.

Dans les deux cas, l’état réel du tendeur reste déterminant. La mention « renforcé » ne dispense jamais du contrôle avant utilisation.

LC 400 daN : comprendre la capacité d’arrimage

La LC, ou Lashing Capacity, correspond à la capacité d’arrimage du système dans la configuration définie par son marquage.

Pour cette référence :

La LC de 400 daN ne correspond pas :

• à une charge maximale de 400 kg ;
• à une CMU de levage ;
• à la tension créée par le cliquet ;
• à la résistance à la rupture du textile ;
• à la capacité des points d’ancrage ;
• à une valeur applicable indépendamment des angles.

Une charge de masse inférieure à 400 kg peut nécessiter plusieurs sangles, un calage complémentaire ou une largeur supérieure.

Le dimensionnement doit intégrer :

• la masse réelle de la charge ;
• sa géométrie ;
• son centre de gravité ;
• sa stabilité ;
• le risque de glissement ;
• le risque de basculement ;
• le coefficient de frottement ;
• le calage ;
• la méthode d’arrimage ;
• les angles verticaux et horizontaux ;
• la direction des efforts ;
• le nombre de dispositifs ;
• la capacité des ancrages ;
• la résistance de la structure du véhicule.

La masse de la charge et la LC ne doivent jamais être comparées directement pour conclure qu’une sangle suffit.

Que signifie 800 daN en tension double ?

La valeur de 800 daN correspond à une configuration dans laquelle deux brins porteurs participent réellement à la reprise de l’effort.

Elle ne signifie pas :

• qu’une seule sangle sécurise automatiquement une charge de 800 kg ;
• que toutes les installations travaillent en tension double ;
• que chaque point d’ancrage possède une capacité de 800 daN ;
• que la force appliquée sur la poignée peut être doublée ;
• que la sangle peut être utilisée pour lever 800 kg.

Pour retenir une configuration en tension double :

• les deux brins doivent réellement travailler ;
• les directions d’effort doivent être cohérentes ;
• les ancrages doivent être adaptés ;
• les crochets doivent être correctement engagés ;
• aucun brin ne doit être pincé ou endommagé ;
• la charge doit rester stable ;
• la pose doit correspondre à l’utilisation prévue.

La valeur en tension double ne remplace ni le calcul d’arrimage ni le contrôle du montage.

STF 40 daN et SHF 50 daN

STF 40 daN

La STF, ou Standard Tension Force, correspond à la tension résiduelle obtenue dans la sangle après l’actionnement du tendeur dans les conditions de référence.

Pour cette sangle, la STF est de 40 daN.

Cette valeur est utilisée pour évaluer la contribution du dispositif dans un arrimage par frottement.

La STF de 40 daN ne représente pas :

• la capacité d’arrimage totale ;
• la masse maximale de la charge ;
• la LC ;
• la résistance à la rupture ;
• la capacité des ancrages.

SHF 50 daN

La SHF, ou Standard Hand Force, correspond à la force manuelle de référence appliquée sur la poignée lors de la détermination de la STF.

Pour cette référence, la SHF est de 50 daN.

Le tendeur doit être actionné uniquement :

• à la main ;
• avec sa poignée d’origine ;
• sans tube ;
• sans rallonge ;
• sans barre ;
• sans levier ;
• sans pince ;
• sans outil mécanique ;
• sans choc sur le mécanisme.

Une rallonge augmente artificiellement l’effort et peut surcharger le textile, les coutures, le tendeur, les crochets, les ancrages ou la charge.

Trois données à ne pas confondre

Le cliquet renforcé et les linguets ne modifient pas cette distinction.

Arrimage direct : utiliser la LC

En arrimage direct, les sangles relient la charge ou ses points de reprise aux ancrages du véhicule. Elles s’opposent directement aux déplacements.

Cette sangle en 2 parties peut être utilisée dans cette méthode lorsque :

• la charge dispose de points de reprise fiables ;
• les crochets sont compatibles avec les ancrages ;
• les linguets se referment complètement ;
• les points d’ancrage sont identifiés ;
• les sangles sont orientées dans les directions utiles ;
• les angles sont pris en compte ;
• le nombre de dispositifs est suffisant ;
• la charge est stable ou correctement calée.

Orienter les sangles selon les mouvements à empêcher

L’arrimage doit pouvoir retenir la charge :

• vers l’avant lors d’un freinage ;
• vers l’arrière ;
• latéralement dans les virages ;
• contre le basculement ;
• contre la rotation lorsque cela est nécessaire.

Une sangle presque verticale apporte principalement un effort de plaquage et peu de retenue horizontale.

Une sangle presque horizontale reprend davantage un déplacement horizontal, mais apporte peu de pression verticale.

Une seule sangle transversale ne suffit pas nécessairement à empêcher un mouvement longitudinal.

Arrimage par frottement : utiliser la STF

En arrimage par frottement, les sangles passent au-dessus de la charge afin d’augmenter la pression exercée sur le plancher.

Cette pression supplémentaire augmente la force de frottement disponible.

La donnée à utiliser est la STF de 40 daN, et non la LC de 400 daN.

Le dimensionnement doit également intégrer :

• la masse de la charge ;
• le coefficient de frottement ;
• l’angle vertical de la sangle ;
• le nombre de dispositifs ;
• la stabilité du chargement ;
• le calage ;
• les tapis antiglisse éventuels ;
• les efforts à reprendre ;
• le tassement prévisible ;
• les pertes de tension sur les angles.

Une STF adaptée aux arrimages légers

La STF de 40 daN positionne cette sangle sur les charges légères lorsque :

• le coefficient de frottement est favorable ;
• le plancher est propre ;
• la charge est stable ;
• le calage limite les déplacements ;
• les angles restent efficaces ;
• le nombre de dispositifs est suffisant.

Elle ne doit pas être comparée à la STF d’une sangle 35 ou 50 mm plus capacitaire.

Lorsque la sécurisation dépend d’une forte pré-tension, il faut sélectionner un dispositif présentant une STF supérieure.

Le linguet ne maintient pas la tension

Si la charge se tasse, la tension dans la sangle peut diminuer.

Le linguet peut aider à conserver le crochet engagé, mais il :

• ne retend pas automatiquement la sangle ;
• ne rétablit pas la STF initiale ;
• ne compense pas un mauvais calage ;
• ne garantit pas l’immobilisation de la charge.

L’arrimage doit être contrôlé et retendu lorsque cela est nécessaire et peut être effectué en sécurité.

Répartition de la tension

Lorsque le tendeur se trouve d’un seul côté de la charge, les frottements sur les angles peuvent limiter la transmission de la tension vers le côté opposé.

Pour améliorer la répartition :

• conserver la sangle à plat ;
• utiliser des protections adaptées ;
• éviter les passages irréguliers ;
• limiter les frottements inutiles ;
• alterner la position des tendeurs lorsque plusieurs sangles sont utilisées ;
• contrôler l’ensemble après la tension.

Caractéristiques techniques

L’étiquette du produit livré reste la référence pour vérifier la longueur exacte, les caractéristiques techniques et les informations de traçabilité.

Choisir la longueur adaptée

La longueur doit être choisie selon :

• la distance entre les points d’ancrage ;
• la largeur et la hauteur de la charge ;
• le passage prévu ;
• l’angle recherché ;
• la longueur nécessaire pour engager le tendeur ;
• la quantité permettant de reprendre manuellement le mou ;
• l’excédent restant après tension.

Une sangle trop courte peut empêcher :

• l’engagement complet des crochets ;
• la fermeture des linguets ;
• une orientation efficace ;
• l’introduction correcte dans le tendeur ;
• la fermeture du mécanisme.

Une sangle excessivement longue :

• n’augmente pas la LC ;
• complique la pose ;
• augmente le risque de vrillage ;
• peut saturer l’axe du tendeur ;
• laisse un excédent important à attacher ;
• ralentit le rangement.

Après la mise en tension, la longueur libre doit être immobilisée. Elle ne doit pas flotter, traîner au sol ou pouvoir atteindre une roue ou une partie mobile.

Avantages concrets en usage professionnel

Mécanisme adapté aux manipulations régulières

Le cliquet renforcé répond aux professionnels qui effectuent de nombreux cycles de tension et de détente.

Crochets mieux retenus

Les linguets limitent le risque de sortie des crochets pendant la pose ou lors d’une baisse momentanée de tension.

Format compact

La largeur de 25 mm facilite le rangement dans :

• un utilitaire ;
• une remorque légère ;
• un coffre de chantier ;
• une caisse d’intervention ;
• un atelier mobile ;
• un bac logistique.

Configuration en 2 parties

La partie courte équipée du tendeur et la partie longue permettent de relier directement deux points d’ancrage.

Mise en tension progressive

Le cliquet permet de reprendre le mou puis d’appliquer progressivement la tension nécessaire.

Plusieurs longueurs

Les longueurs de 2 à 10 m permettent d’adapter la sangle à la géométrie réelle du chargement.

Organisation par coloris

Les coloris peuvent être utilisés pour identifier :

• une longueur ;
• un véhicule ;
• une équipe ;
• une affectation ;
• un chantier ;
• un type de matériel.

La couleur ne permet pas d’identifier la LC, la STF ou la longueur. Seule l’étiquette fait foi.

Domaines d’utilisation

Cette sangle convient notamment aux :

• artisans ;
• techniciens itinérants ;
• installateurs ;
• services de maintenance ;
• collectivités ;
• services techniques ;
• paysagistes ;
• logisticiens ;
• entreprises de location ;
• professionnels de l’événementiel ;
• utilisateurs d’utilitaires ;
• utilisateurs de petites remorques.

Selon le dimensionnement retenu, elle peut participer à l’arrimage de :

• caisses à outils ;
• bacs rigides ;
• petits équipements ;
• matériels de chantier légers ;
• colis ;
• outillage ;
• fournitures ;
• équipements de maintenance ;
• petits matériels paysagers ;
• accessoires ;
• charges peu volumineuses ;
• équipements embarqués.

Ces applications ne constituent pas une validation automatique.

Chaque chargement doit être évalué selon sa masse, sa stabilité, sa géométrie, son centre de gravité et les conditions de transport.

Cas terrain

Petit équipement sur une remorque

La charge doit être calée avant la mise en tension.

Les crochets sont engagés dans des anneaux compatibles et les linguets se referment complètement.

Les sangles sont orientées dans les directions des mouvements à empêcher. Un seul passage transversal ne suffit pas nécessairement à reprendre un déplacement vers l’avant ou vers l’arrière.

Caisse ou bac dans un utilitaire

La caisse peut être reliée aux ancrages du véhicule si sa structure supporte les efforts transmis.

Le calage doit limiter ses mouvements avant que les sangles n’entrent en action.

Une poignée de manutention ne doit être utilisée comme point de reprise que si elle est conçue pour cette fonction.

Matériel d’intervention

La sangle peut maintenir un petit appareil, un équipement technique ou de l’outillage sur un support adapté.

Le support complet doit lui-même être fixé au véhicule.

Charge compressible

Les cartons, sacs, textiles ou matériaux souples peuvent se tasser pendant le trajet.

La tension diminue alors progressivement. Les linguets contribuent à retenir les crochets, mais ils ne rétablissent pas la tension.

L’arrimage doit être contrôlé et retendu lorsque cela est nécessaire.

Charge fragile

Le cliquet peut :

• écraser un emballage ;
• déformer un bac ;
• marquer une surface ;
• détériorer une pièce creuse ;
• endommager un équipement peint.

La pression doit être répartie avec des protections et le serrage limité au niveau réellement nécessaire.

Une boucle à came peut être plus adaptée lorsque la charge ne supporte pas la STF de 40 daN.

Charge cylindrique

Une pièce ronde ou un rouleau doit être calé contre le roulage.

La sangle ne remplace pas des cales, un berceau ou un dispositif adapté à la géométrie de la charge.

Matériel sur galerie

La charge doit être compatible avec la capacité de la galerie.

Il faut contrôler :

• la résistance des traverses ;
• les points d’ancrage ;
• la prise au vent ;
• le déplacement longitudinal ;
• la stabilité latérale ;
• la protection des arêtes.

Une charge légère mais volumineuse peut générer des efforts importants sous l’effet du vent.

Points d’ancrage : contrôler le maillon le plus faible

La capacité de l’ensemble est limitée par le composant le moins résistant :

• textile ;
• coutures ;
• tendeur ;
• crochets ;
• linguets ;
• points d’ancrage ;
• structure du véhicule ;
• points de reprise de la charge.

Une sangle LC 400 daN fixée sur un ancrage non identifié ou endommagé ne constitue pas un système LC 400 daN.

Avant utilisation, contrôler :

• la capacité déclarée du point ;
• l’absence de fissure ;
• l’absence de déformation ;
• son état de corrosion ;
• la résistance de la structure support ;
• son orientation par rapport à l’effort ;
• la compatibilité du crochet ;
• la fermeture du linguet ;
• l’absence d’arête coupante.

Mise en place correcte

1. Contrôler le textile, les coutures, le tendeur, les crochets et les linguets.
2. Vérifier la stabilité et le calage de la charge.
3. Identifier les points d’ancrage utilisables.
4. Contrôler leur résistance et leur orientation.
5. Dérouler complètement la sangle.
6. Engager les crochets jusqu’au fond.
7. Vérifier la fermeture complète des linguets.
8. Positionner le textile à plat.
9. Supprimer les nœuds et les vrillages.
10. Installer les protections nécessaires.
11. Introduire correctement la partie longue dans l’axe du tendeur.
12. Reprendre manuellement la majeure partie du mou.
13. Actionner le cliquet uniquement avec sa poignée.
14. Surveiller la charge pendant le serrage.
15. Éviter un enroulement excessif sur l’axe.
16. Fermer complètement le mécanisme.
17. Attacher la longueur libre.
18. Contrôler les crochets, linguets et ancrages.
19. Vérifier l’ensemble avant le départ.
20. Recontrôler après tassement ou déplacement éventuel.

Utiliser correctement le cliquet renforcé

Le tendeur doit rester propre, mobile et capable de se verrouiller complètement.

Ne jamais :

• ajouter une rallonge à la poignée ;
• utiliser un tube ;
• employer une pince ou un levier ;
• frapper le mécanisme ;
• forcer un cliquet grippé ;
• tendre avec un appareil mécanique ;
• saturer l’axe avec trop de textile ;
• laisser le mécanisme partiellement ouvert ;
• utiliser le tendeur comme point d’accrochage.

Après tension, le cliquet doit être complètement fermé.

Une poignée laissée en position intermédiaire peut se libérer sous l’effet des vibrations.

Détendre la sangle en sécurité

Avant d’ouvrir le tendeur :

• vérifier que la charge reste stable ;
• contrôler le risque de basculement ;
• s’assurer qu’aucun élément ne repose uniquement sur la sangle ;
• se placer hors de la trajectoire possible ;
• maintenir la longueur libre ;
• ouvrir progressivement le mécanisme.

Une charge comprimée ou appuyée contre la sangle peut se déplacer brutalement lorsque la tension est libérée.

Les crochets ne doivent être retirés qu’après suppression complète de l’effort.

Protection contre les arêtes et l’abrasion

Le textile ne doit jamais travailler directement sur :

• une arête vive ;
• un chant métallique ;
• une tôle ;
• une pièce brute ;
• un angle coupant ;
• une surface fortement abrasive ;
• une zone chaude ;
• une partie mobile.

Les protections d’arrimage permettent :

• de limiter la coupure ;
• de réduire l’abrasion ;
• de répartir la pression ;
• de protéger la marchandise ;
• de maintenir le cheminement ;
• d’améliorer la transmission de la tension ;
• de prolonger la durée d’utilisation.

Une protection souple standard peut être insuffisante face à une arête réellement coupante. La protection doit correspondre à la forme du bord, à la pression et au risque de déplacement.

Contrôle avant chaque utilisation

Contrôle du textile

Retirer la sangle du service en présence de :

• coupure ;
• déchirure ;
• entaille ;
• fibres porteuses rompues ;
• abrasion importante ;
• lisière profondément endommagée ;
• brûlure ;
• fusion ou glaçage ;
• durcissement anormal ;
• attaque chimique connue ou suspectée ;
• nœud permanent ;
• réparation non autorisée.

Contrôle des coutures

Mettre la sangle à l’écart si les coutures présentent :

• fils rompus ;
• arrachement ;
• usure importante ;
• déchirure du textile environnant ;
• brûlure ;
• déformation ;
• réparation locale.

Contrôle du cliquet renforcé

Ne pas utiliser le tendeur en présence de :

• déformation ;
• fissure ;
• axe détérioré ;
• jeu anormal ;
• grippage ;
• blocage ;
• corrosion affectant son fonctionnement ;
• dents endommagées ;
• poignée déformée ;
• verrouillage incomplet ;
• retour irrégulier du mécanisme.

Contrôle des crochets

Retirer la sangle du service si un crochet présente :

• ouverture permanente ;
• torsion ;
• fissure ;
• pointe détériorée ;
• usure importante ;
• corrosion profonde ;
• trace de surcharge ;
• déformation empêchant un engagement normal.

Contrôle des linguets

Chaque linguet doit :

• pivoter librement ;
• revenir en position fermée ;
• rester correctement fixé ;
• ne présenter aucune fissure ;
• ne pas être déformé ;
• ne pas être bloqué par la corrosion ou les salissures.

Un linguet absent, cassé, bloqué ou déformé supprime la fonction spécifique de cette version. La sangle doit être isolée jusqu’à décision de remise en état autorisée ou de mise au rebut.

Contrôle de l’étiquette

L’étiquette doit rester présente et lisible afin d’identifier :

• la LC ;
• la STF ;
• la SHF ;
• la longueur ;
• la matière textile ;
• la norme de référence ;
• les informations de traçabilité.

Une sangle non identifiable ne doit pas être utilisée dans un arrimage professionnel dimensionné.

Critères de mise à l’écart

La sangle doit être immédiatement isolée lorsqu’un doute existe sur :

• son historique ;
• une éventuelle surcharge ;
• une exposition chimique ;
• l’état du textile ;
• les coutures ;
• le fonctionnement du cliquet ;
• la déformation d’un crochet ;
• le fonctionnement d’un linguet ;
• la lisibilité de l’étiquette ;
• une réparation antérieure ;
• la conformité de l’ensemble.

Un équipement douteux ne doit pas rester disponible dans le véhicule comme solution de dépannage.

Conformité et limites d’utilisation

Cette sangle est exclusivement destinée à l’arrimage de marchandises.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre un équipement ;
• retenir une personne ;
• constituer un ancrage d’EPI ;
• remorquer un véhicule ;
• extraire un engin ;
• tirer une charge au sol ;
• remplacer une élingue ;
• maintenir une charge suspendue ;
• sécuriser un matériel au-dessus de personnes ;
• réaliser un ancrage permanent.

La LC, la STF et la SHF sont des données d’arrimage. Elles ne constituent pas une CMU de levage.

Erreurs fréquentes à éviter

Croire que le cliquet renforcé augmente la LC

La LC reste de 400 daN et la STF de 40 daN. Le caractère renforcé du tendeur n’autorise aucun dépassement.

Croire que le linguet augmente la capacité

Le linguet limite le risque de désengagement. Il ne modifie pas la LC.

Faire porter l’effort sur le linguet

Le point d’ancrage doit travailler dans le fond du crochet.

Utiliser un crochet dont le linguet reste ouvert

Si l’ancrage empêche sa fermeture complète, le crochet n’est pas adapté.

Comparer directement la LC avec la masse de la charge

Une LC de 400 daN ne signifie pas qu’une seule sangle suffit pour une charge de 400 kg.

Appliquer automatiquement les 800 daN

La tension double exige deux brins réellement porteurs dans une configuration adaptée.

Confondre LC et STF

La LC de 400 daN représente la capacité d’arrimage. La STF de 40 daN correspond à la tension résiduelle obtenue.

Utiliser la LC dans un calcul par frottement

L’arrimage couvrant doit être dimensionné avec la STF.

Forcer sur le tendeur avec une rallonge

La SHF est de 50 daN. Un levier peut surcharger l’ensemble.

Utiliser un point d’ancrage non identifié

La résistance de la sangle ne compense pas un ancrage insuffisant.

Saturer l’axe du cliquet

Un enroulement excessif empêche la fermeture correcte du mécanisme.

Ne pas protéger une arête

Les vibrations peuvent couper progressivement le textile pendant le transport.

Serrer excessivement une charge fragile

Une tension trop importante peut détériorer la marchandise sans améliorer l’arrimage.

Ne pas recontrôler une charge compressible

Le tassement réduit la tension. Le linguet ne retend pas la sangle.

Utiliser une sangle sans étiquette lisible

Les capacités et la traçabilité ne peuvent plus être vérifiées.

Utiliser la sangle pour lever

Une sangle d’arrimage relevant de l’EN 12195-2 ne remplace jamais une élingue de levage.

Stockage et entretien

Après utilisation :

• retirer les salissures ;
• nettoyer les articulations des linguets ;
• vérifier leur retour en position fermée ;
• contrôler le fonctionnement du cliquet ;
• laisser sécher le textile avant rangement ;
• ne pas stocker la sangle humide dans un coffre fermé ;
• protéger le matériel des UV ;
• éviter les produits chimiques ;
• tenir la sangle éloignée des sources de chaleur ;
• empêcher les crochets et le tendeur d’endommager le textile ;
• ranger le matériel à l’écart des outils coupants ;
• isoler immédiatement tout produit douteux.

Une sangle exposée à une substance chimique non identifiée ne doit pas être remise en service sans validation.

Compléter et comparer cette configuration

Comparer les sangles professionnelles 25 et 35 mm

Consulter la gamme sangles d’arrimage 25 mm et 35 mm conformes EN 12195-2 pour comparer les capacités, systèmes de tension, longueurs et terminaisons disponibles.

Choisir des crochets rapprochés sans linguet

Lorsque les ancrages sont compacts et que le risque de désengagement reste limité, consulter la sangle d’arrimage 25 mm avec tendeur à cliquet renforcé et crochets doigts rapprochés – LC 400 daN.

Choisir un cliquet standard avec linguets

Pour un usage moins répétitif tout en conservant la retenue des crochets, comparer avec la sangle d’arrimage 25 mm avec tendeur à cliquet et crochets à linguet – LC 400 daN.

Cercler directement une charge

Lorsqu’aucun point d’ancrage distinct n’est nécessaire, choisir la sangle d’arrimage bagagère 25 mm en 1 partie type ceinture avec tendeur à cliquet – LC 400 daN.

Limiter la tension sur une charge sensible

Pour un serrage manuel modéré, consulter la sangle d’arrimage 25 mm type ceinture avec boucle à came – LC 125 daN, STF 13 daN.

Arrimer un deux-roues

Pour protéger les points de contact d’une moto ou d’un scooter, consulter les sangles d’arrimage spéciales moto 25 mm avec crochets S plastifiés.

Réduire la longueur libre

Pour accélérer la pose et le rangement, comparer avec les sangles d’arrimage auto-rétractables 25 mm.

Travailler en environnement humide

Pour les utilisations exposées aux intempéries, projections ou lavages, consulter les sangles d’arrimage inox 25 mm avec cliquet et crochets compatibles.

Passer sur une capacité supérieure

Lorsque la LC de 400 daN ou la STF de 40 daN ne suffisent pas, explorer les sangles d’arrimage 35 mm pour charges intermédiaires, puis les sangles d’arrimage 50 mm pour poids lourds.

Protéger le textile et la marchandise

Compléter l’installation avec les protections d’arrimage, coins, cornières et passants adaptés à la largeur du textile et aux arêtes de la charge.

Organiser les points de fixation

Consulter les arceaux, barres et rails d’arrimage pour aménager un utilitaire, une remorque ou un véhicule d’intervention.

Dimensionner correctement l’arrimage

Consulter le guide Weiss Arrimage : normes, technique et utilisation pour approfondir les notions de LC, STF, SHF, arrimage direct, arrimage par frottement, angles, calage et contrôle des équipements.

FAQ

Le cliquet renforcé et les linguets augmentent-ils la capacité de la sangle ?

Non. La LC reste de 400 daN et la STF de 40 daN. Le cliquet renforcé répond à un usage régulier, tandis que les linguets limitent le risque de désengagement des crochets. Aucun de ces équipements ne permet de dépasser les valeurs portées sur l’étiquette.

Quelle différence avec la version à crochets doigts rapprochés ?

Les crochets doigts rapprochés offrent une accroche compacte sur certains points étroits. Les crochets à linguet ajoutent un dispositif de retenue qui limite le risque de décrochage lorsque la tension diminue. Le choix dépend de la géométrie réelle des ancrages.

Peut-on utiliser cette sangle pour lever une charge ?

Non. Cette sangle est exclusivement destinée à l’arrimage. Le levage exige une élingue disposant d’une CMU, d’un marquage et d’une conformité adaptés.

Commander une sangle 25 mm avec cliquet renforcé et linguets

Cette sangle 25 mm en 2 parties répond aux professionnels qui recherchent un système compact, régulièrement manipulé et équipé de crochets mieux retenus pendant la pose ou après une baisse momentanée de tension.

Avant commande, sélectionner la longueur et le coloris adaptés, puis vérifier :

• la géométrie des points d’ancrage ;
• leur capacité ;
• la fermeture complète des linguets ;
• l’engagement des crochets dans leur fond ;
• la méthode d’arrimage ;
• le nombre de sangles nécessaire ;
• la résistance de la charge au serrage ;
• l’adéquation de la LC de 400 daN et de la STF de 40 daN avec les efforts à reprendre.

Pour des ancrages plus compacts, une tension plus faible, un environnement humide, un rangement automatique ou une capacité supérieure, sélectionner la variante Weiss correspondant précisément au véhicule et au chargement.
